Pro-face | ใช้ HMI เป็นตัวกลางเชื่อมต่อ PLC ด้วย Pass-Through

” Pass-Through บน Pro-face HMI ช่วยให้สามารถเชื่อมต่อและโปรแกรม PLC ผ่าน HMI ได้โดยตรง ลดขั้นตอนการเชื่อมต่อ เพิ่มความสะดวกในการตั้งค่าและแก้ไขโปรแกรมจากระยะไกล “

---

PART 1 : ตรวจสอบรุ่น PLC ที่รองรับ

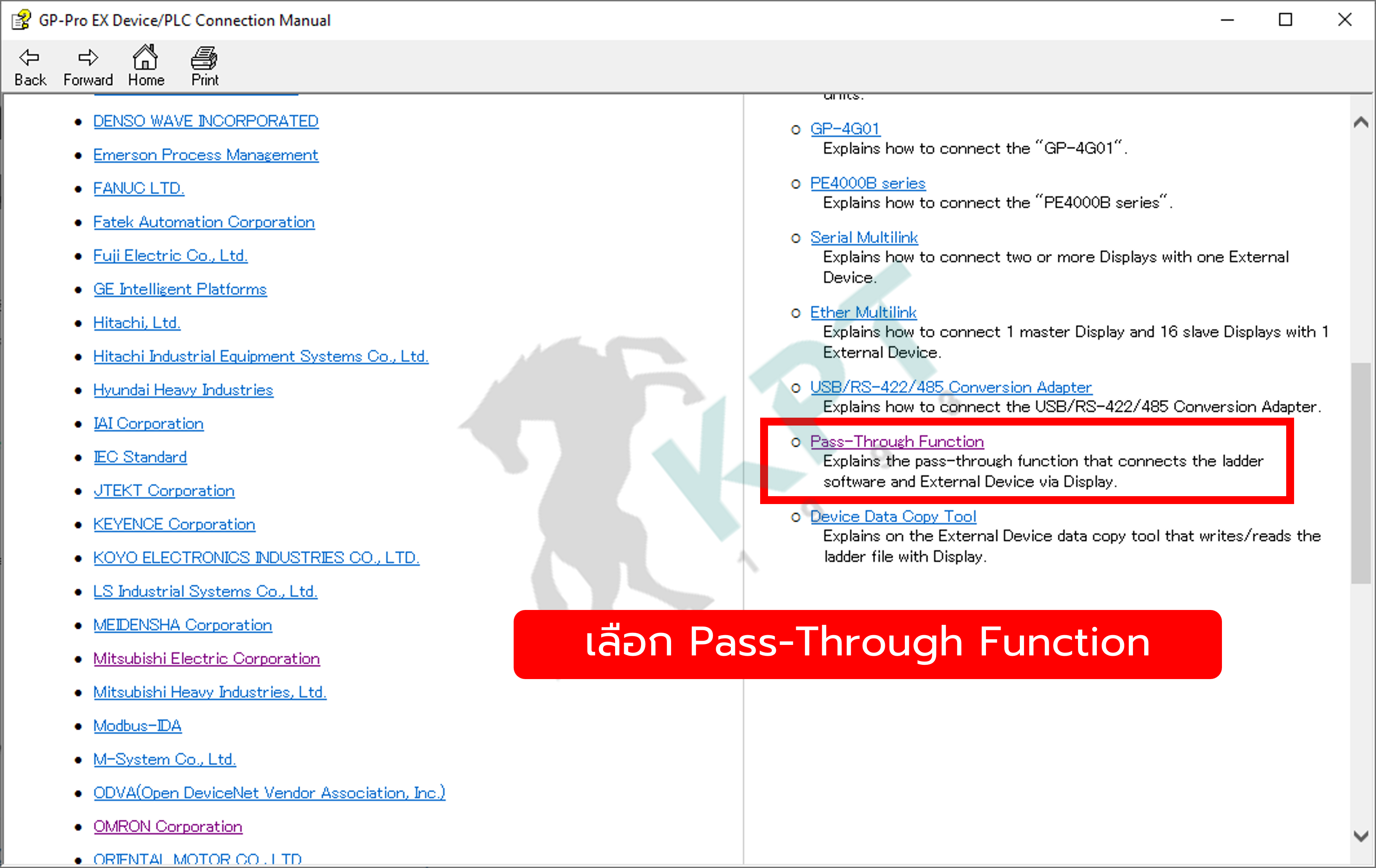

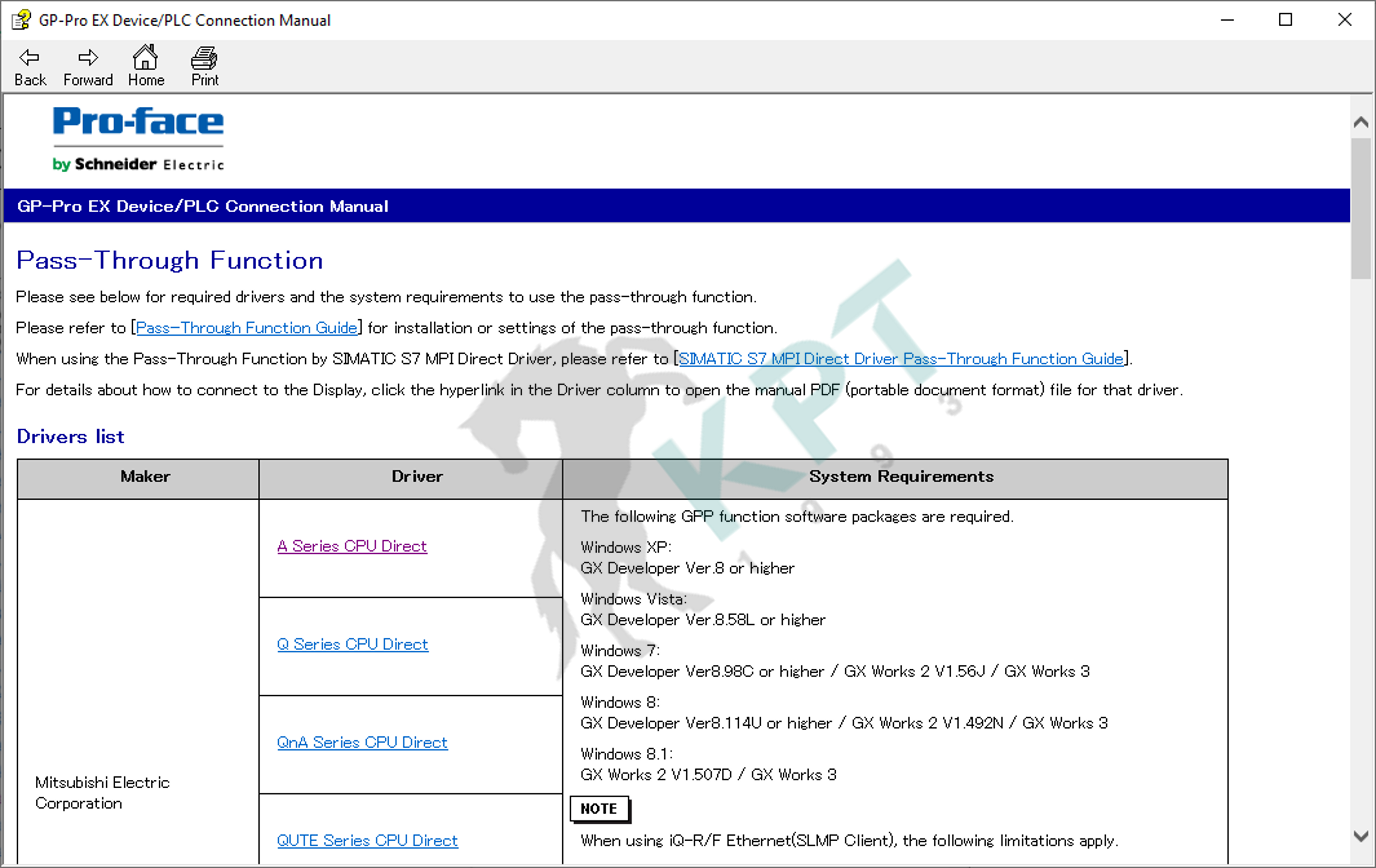

1. เปิด Help Manual-> Device/PLC -> เลือก Pass-Through Function

2. Manual แสดง List PLC ที่รองรับ Pass-Through

---

PART 2 : ดาวน์โหลดและติดตั้ง Pass-through

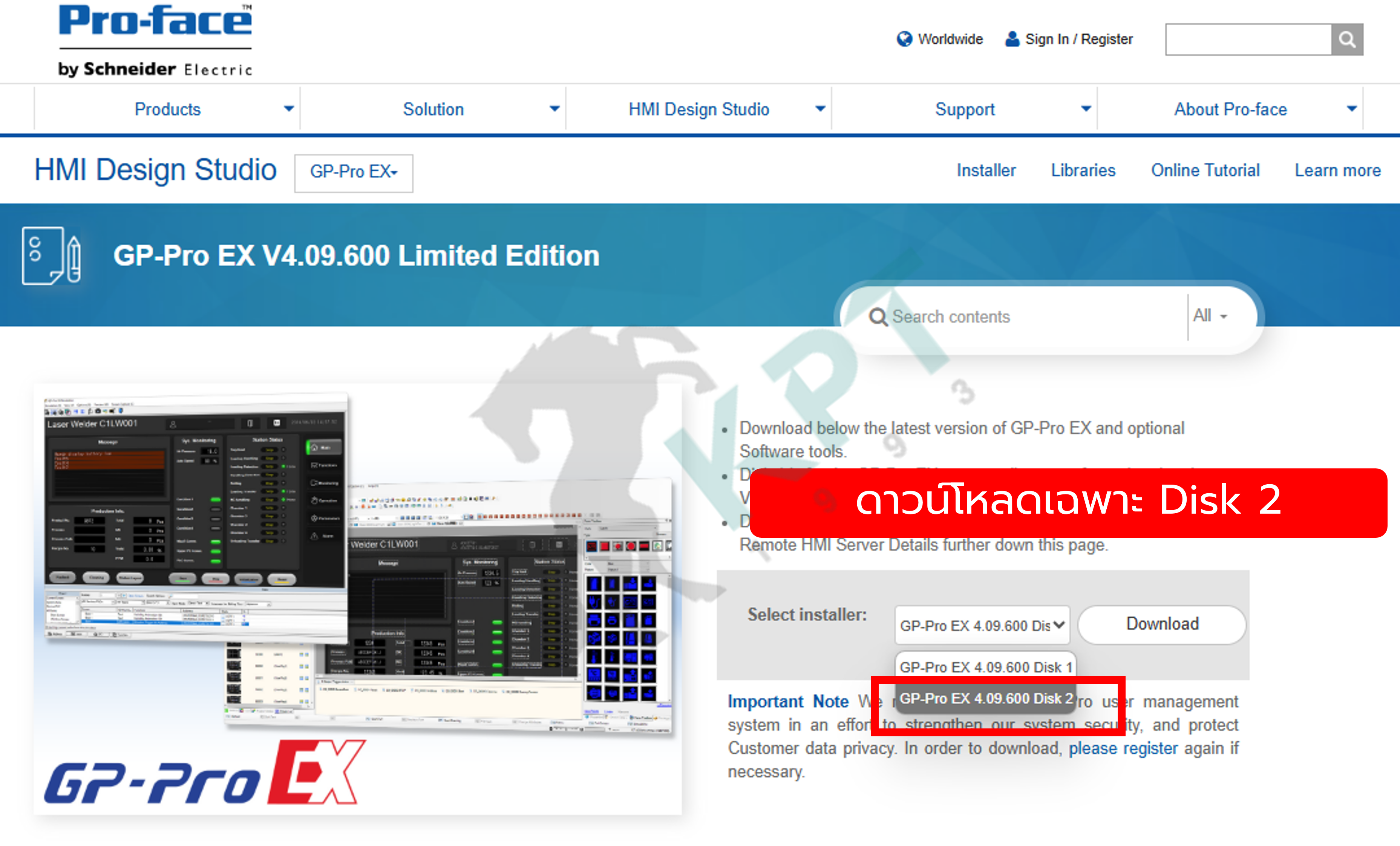

3. ไปที่ https://www.proface.com/en/hmi_design_studio/gpproex/page/installer -> ดาวน์โหลดเฉพาะ Disk 2

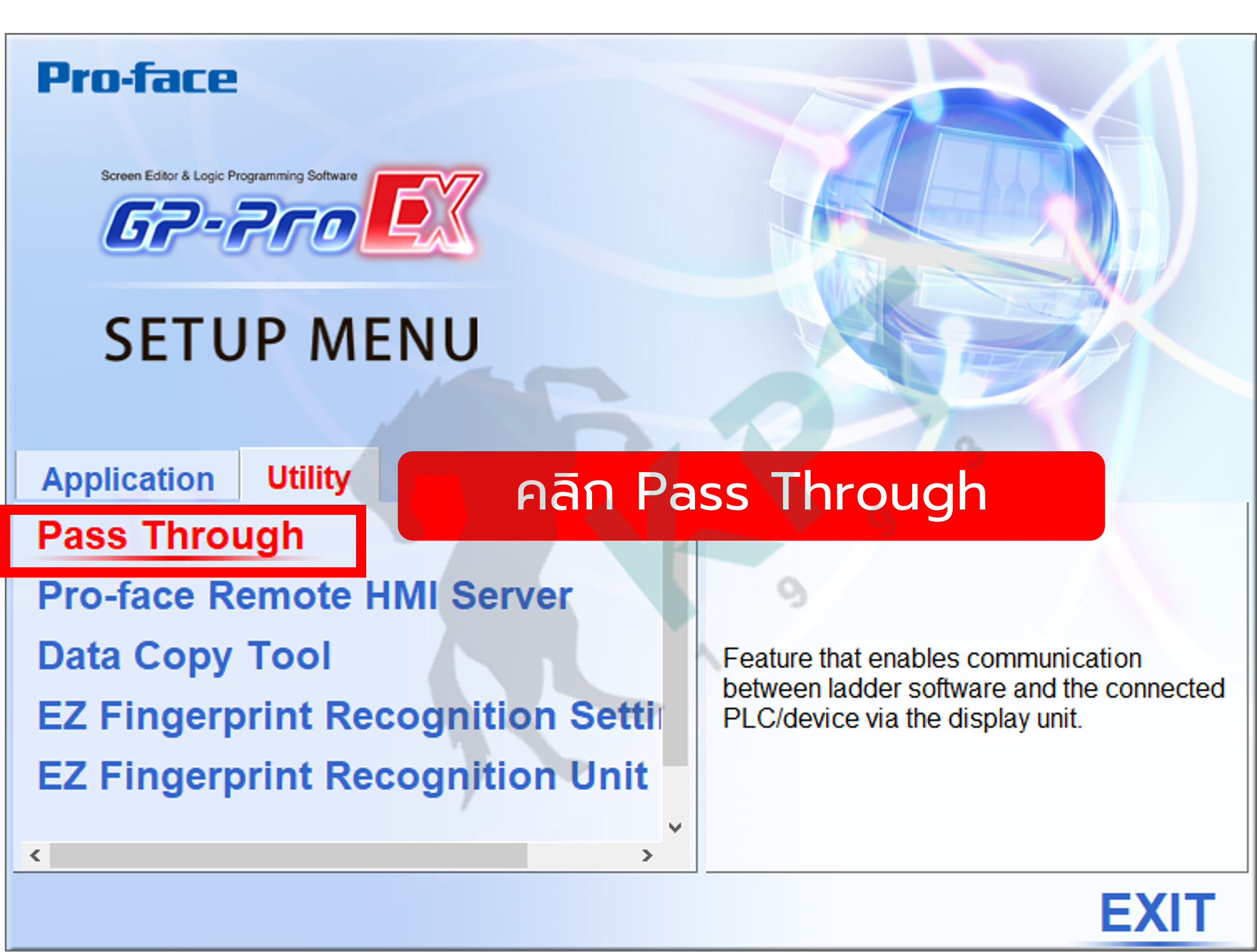

4. ติดตั้ง Pass Through จากไฟล์ที่ดาวน์โหลด

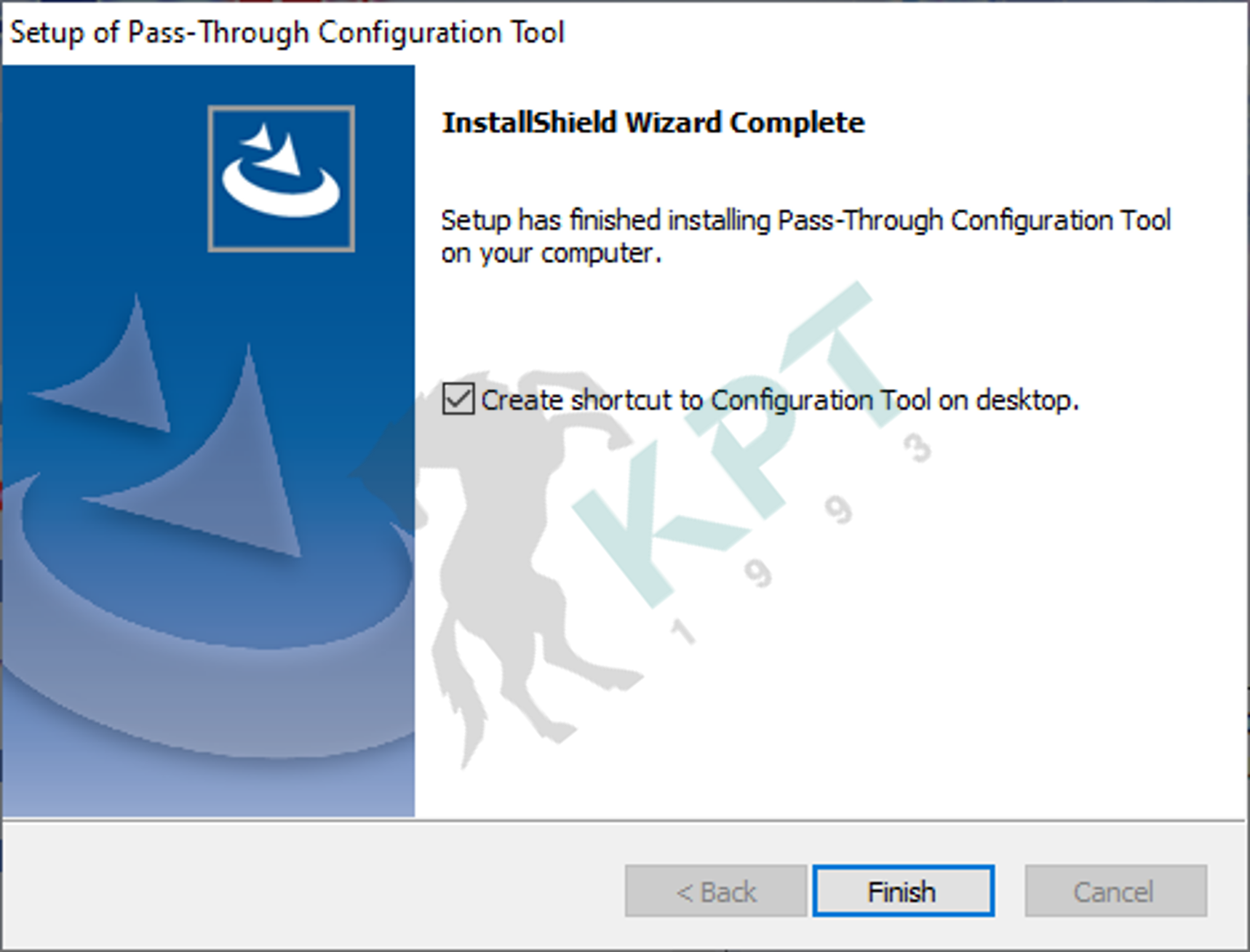

5. รอจนการติดตั้งเสร็จสิ้น

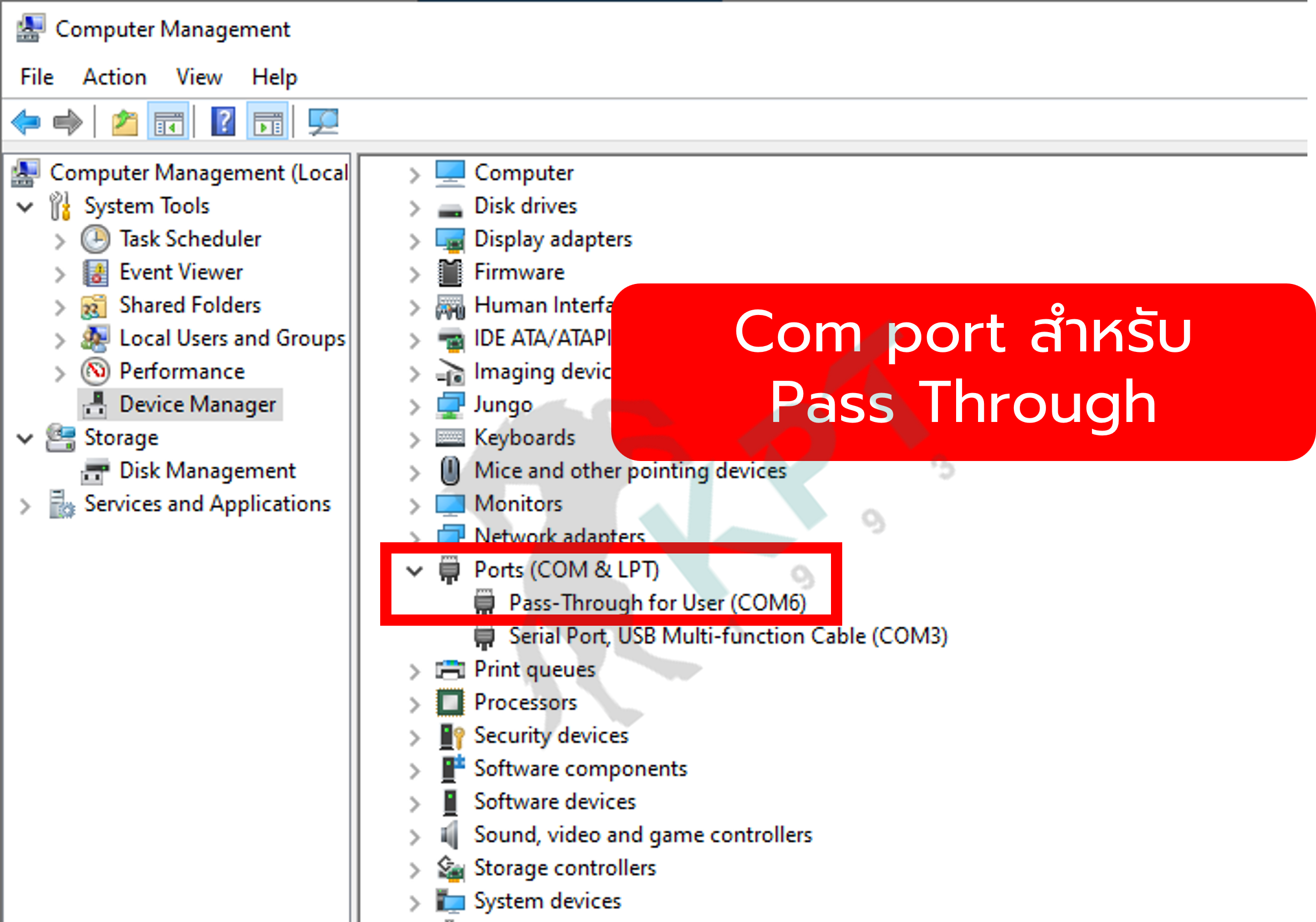

6. ตรวจสอบ Pass-Through COM port ใน Device Manager ของคอมพิวเตอร์

---

PART 3 : ทดสอบ Pass Through PLC

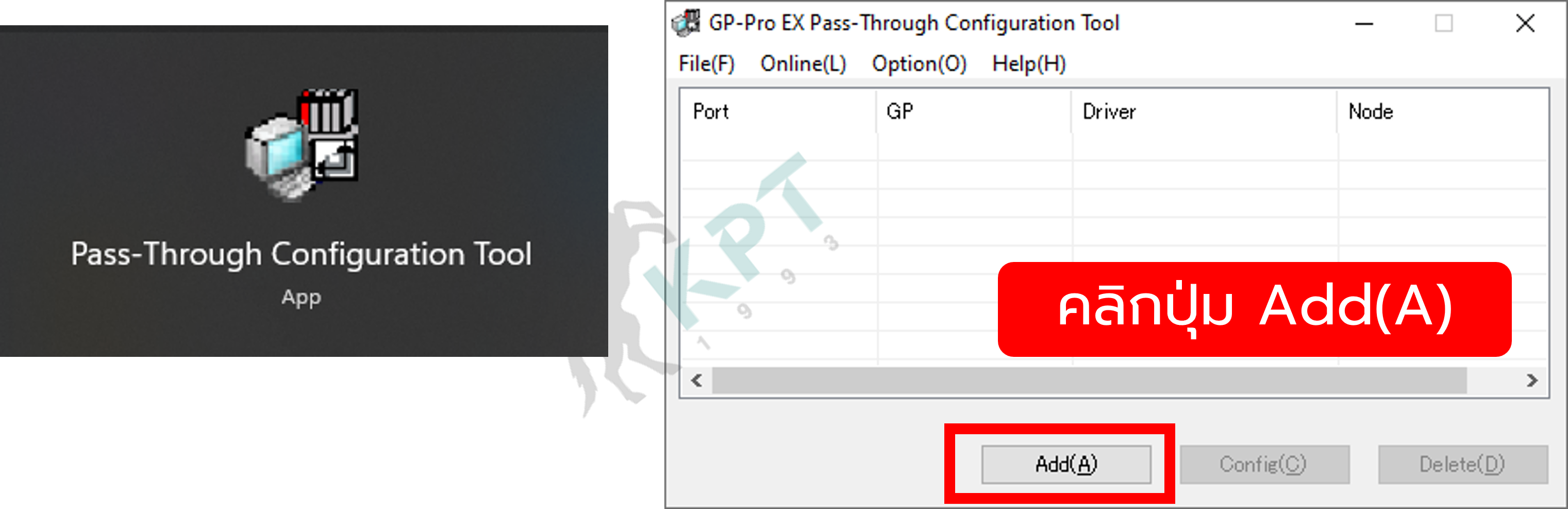

7. เปิดโปรแกรม Pass-Through Configuration Tool -> คลิก Add(A)

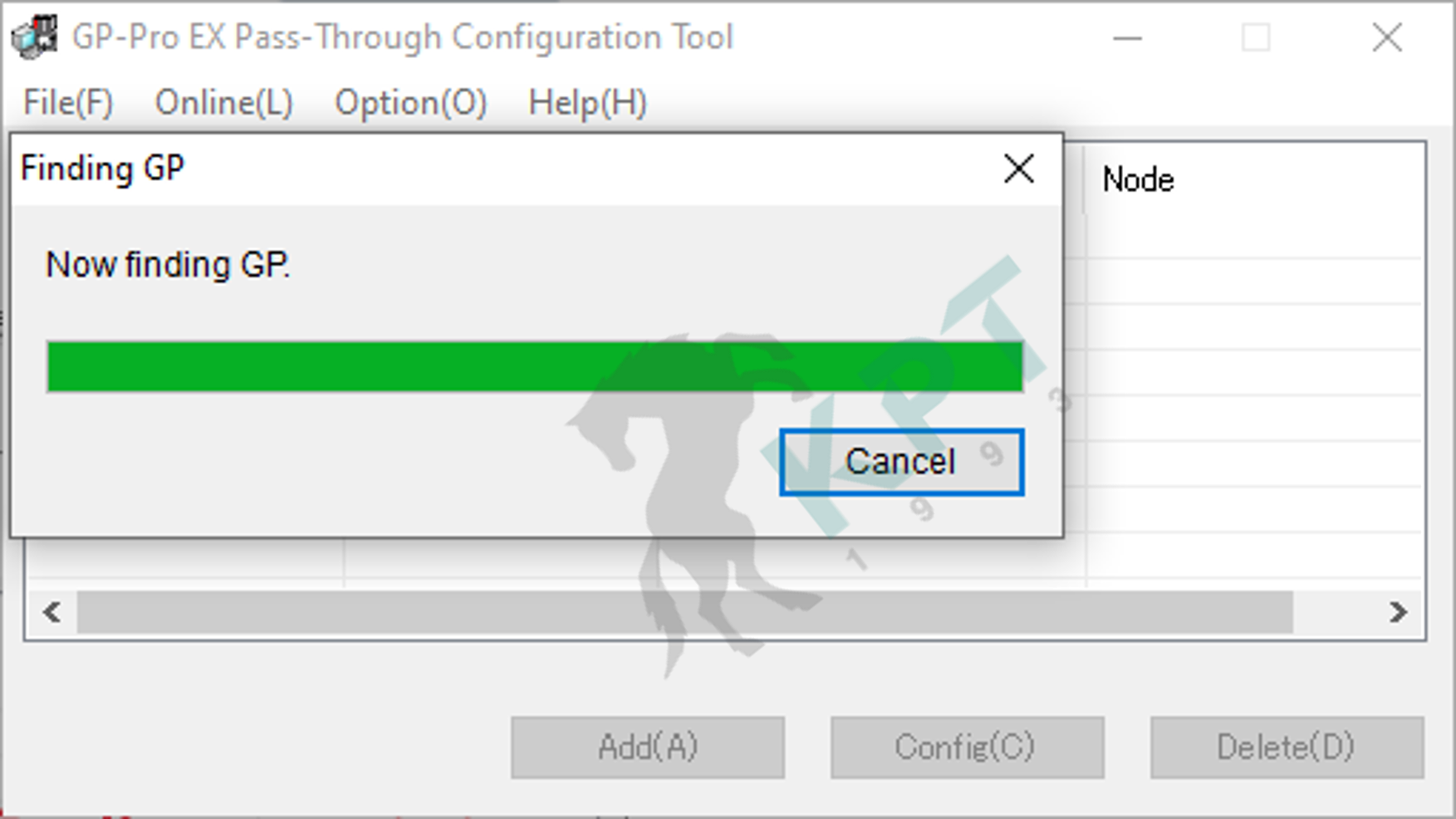

8. โปรแกรมจะค้นหาจอ Pro-face ที่เชื่อมต่อกับคอมพิวเตอร์

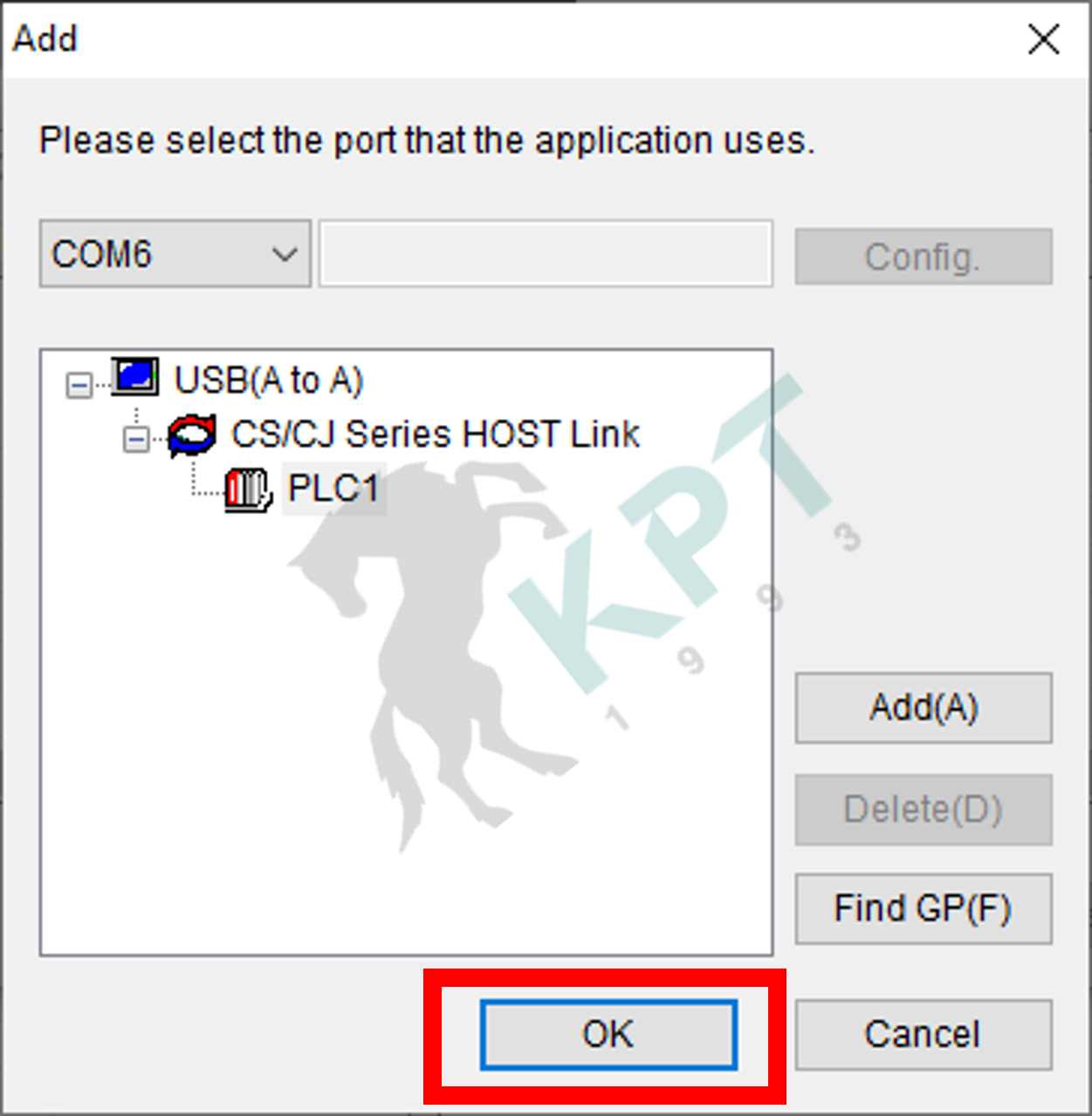

9. เลือก Pass-Through COM port -> กดปุ่ม OK

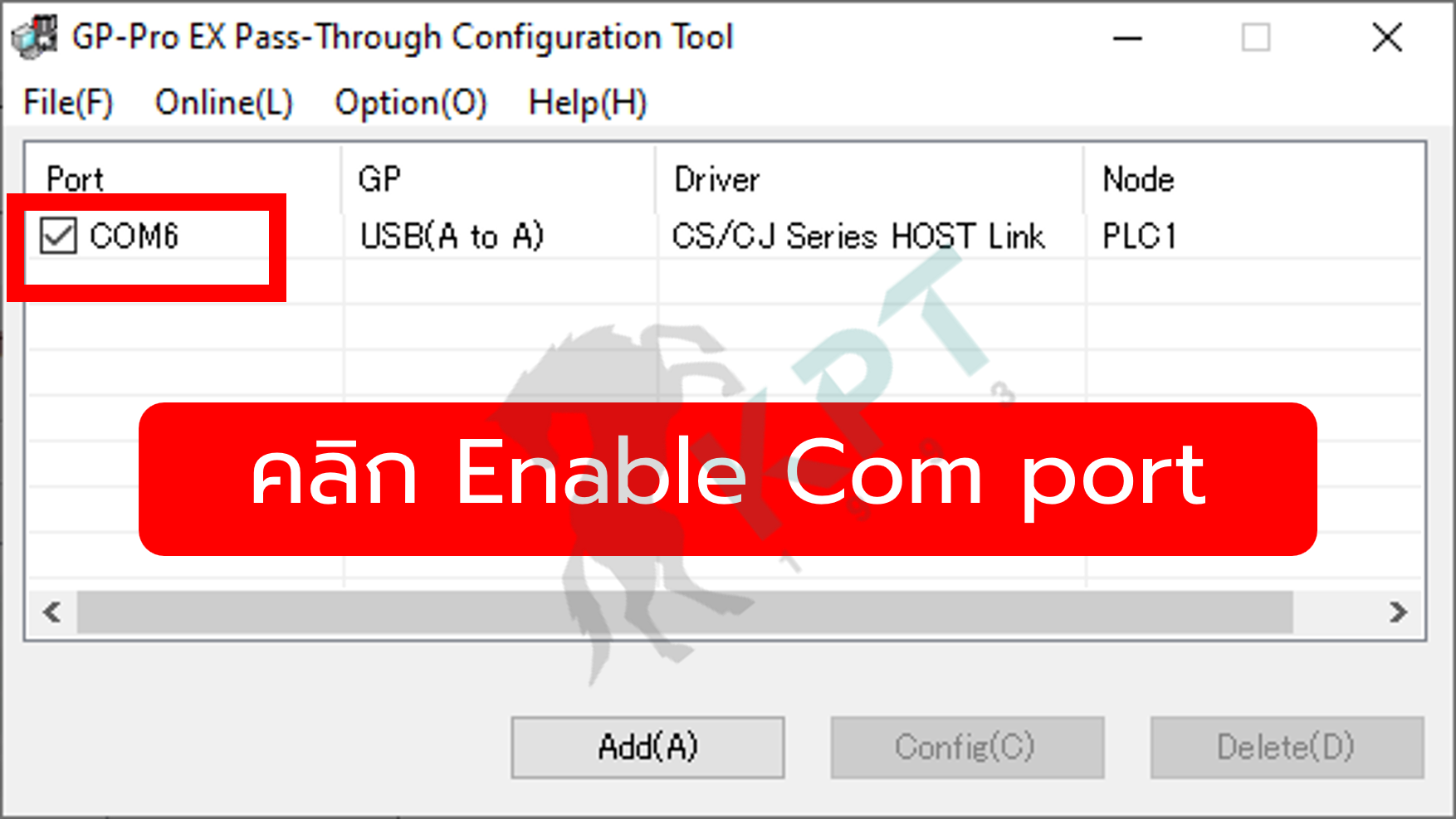

10. เลือก Enable Pass-through COM port เป็นการเสร็จสิ้นขึ้นตอน

---

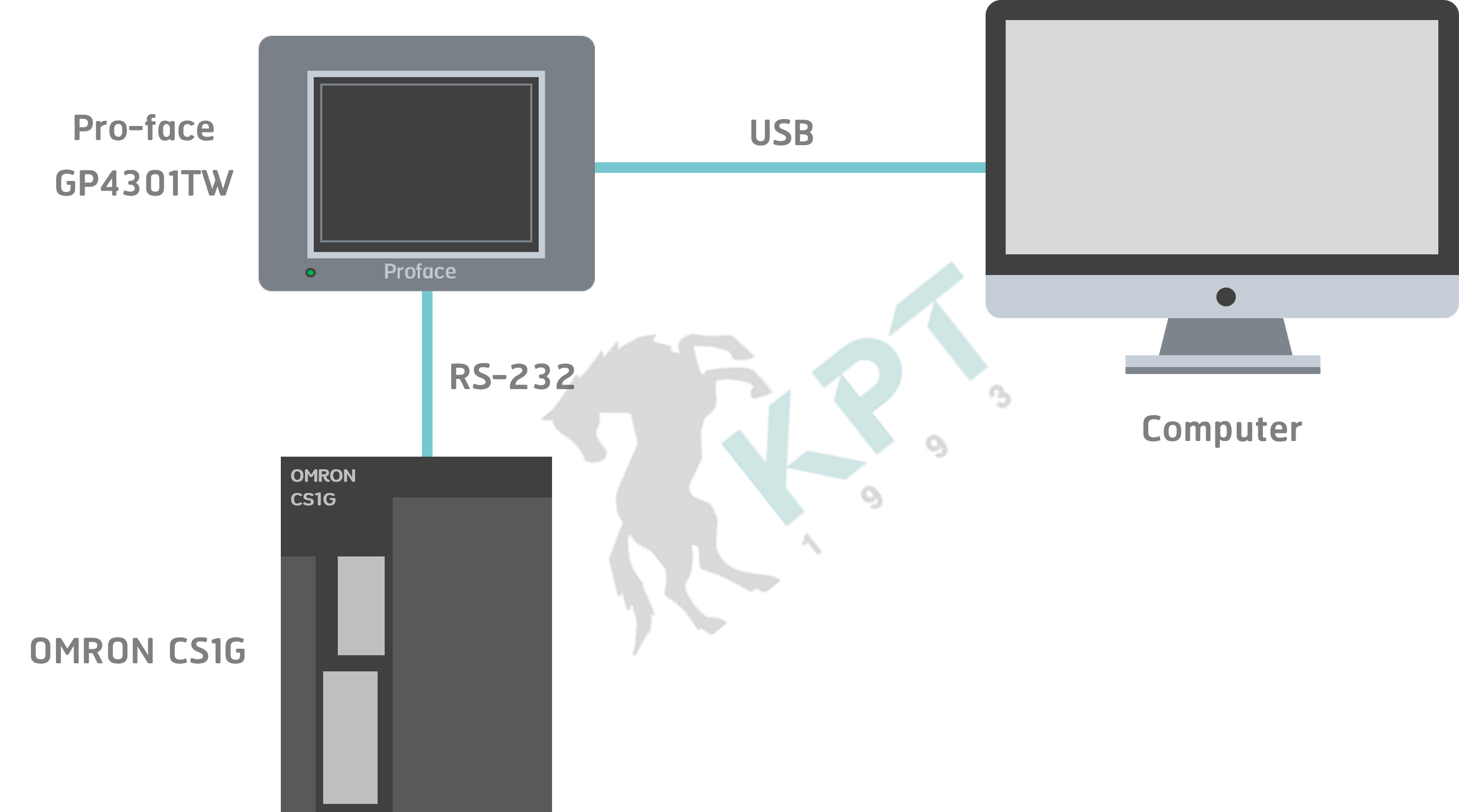

PART 4 : Pass Through PLC OMRON

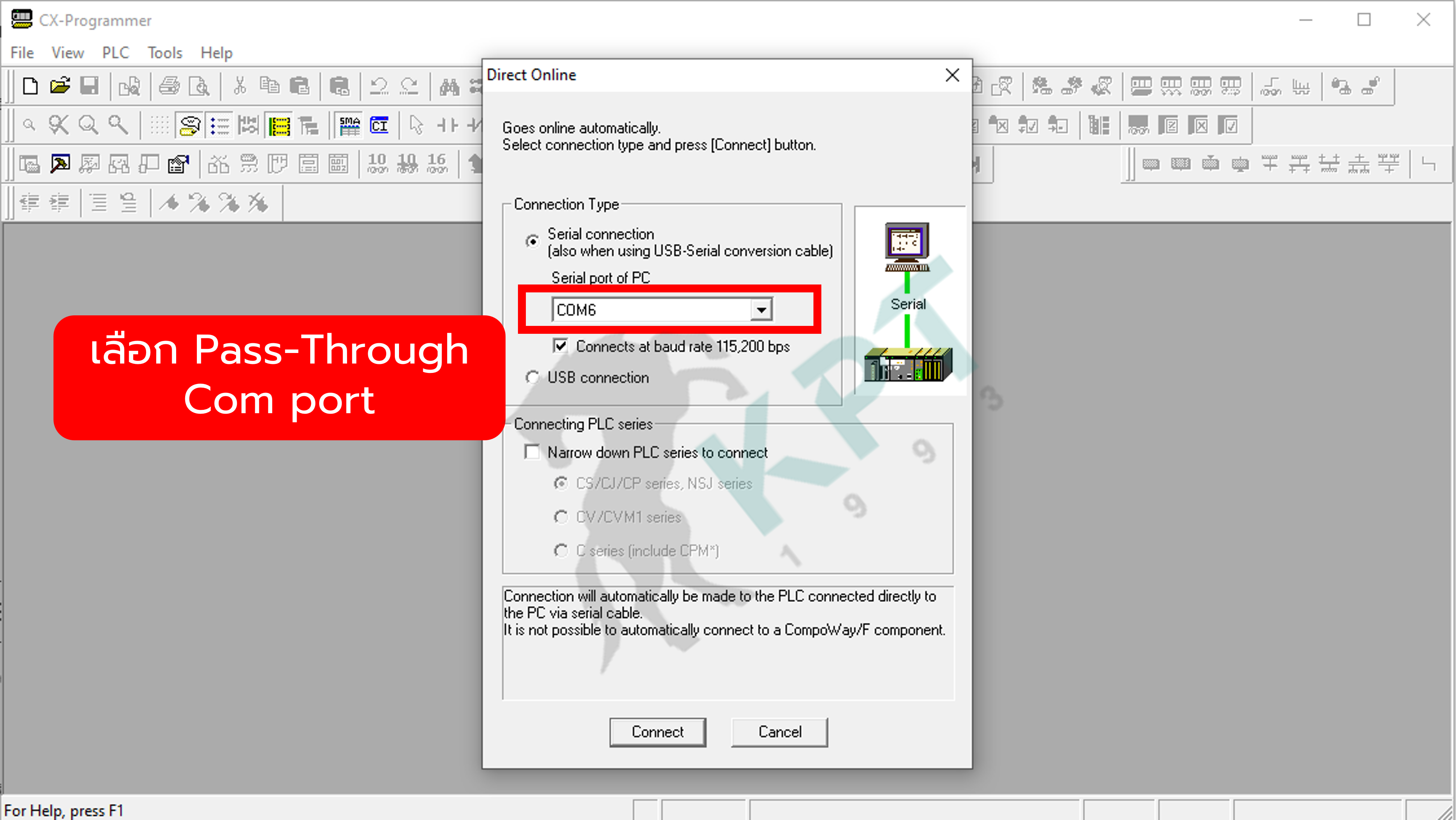

- เลือก Pass-through COM port ที่เชื่อมต่ออยู่

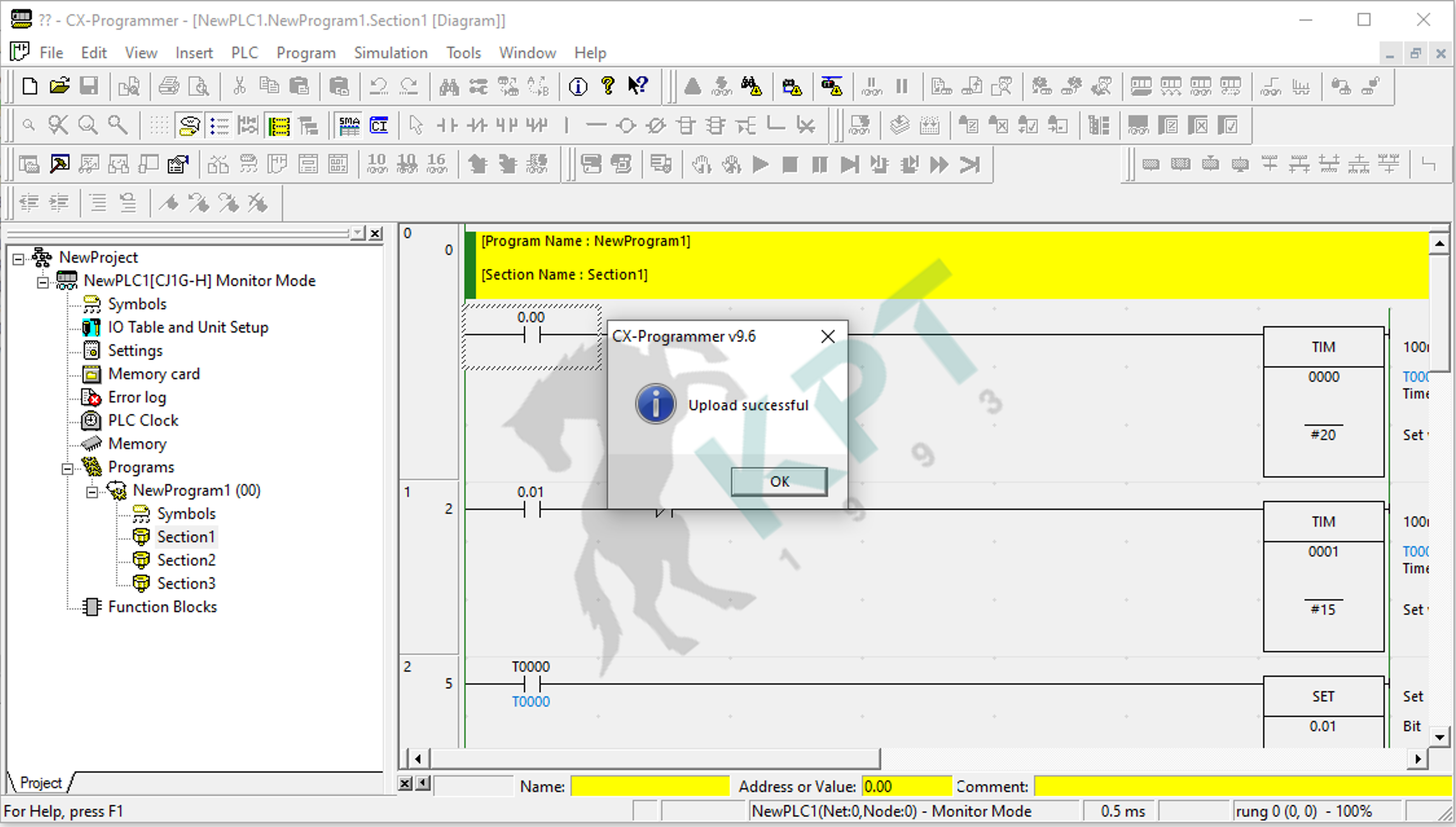

- สามารถเชื่อมต่อ PLC ผ่านหน้าจอได้

---

K.Satcha
