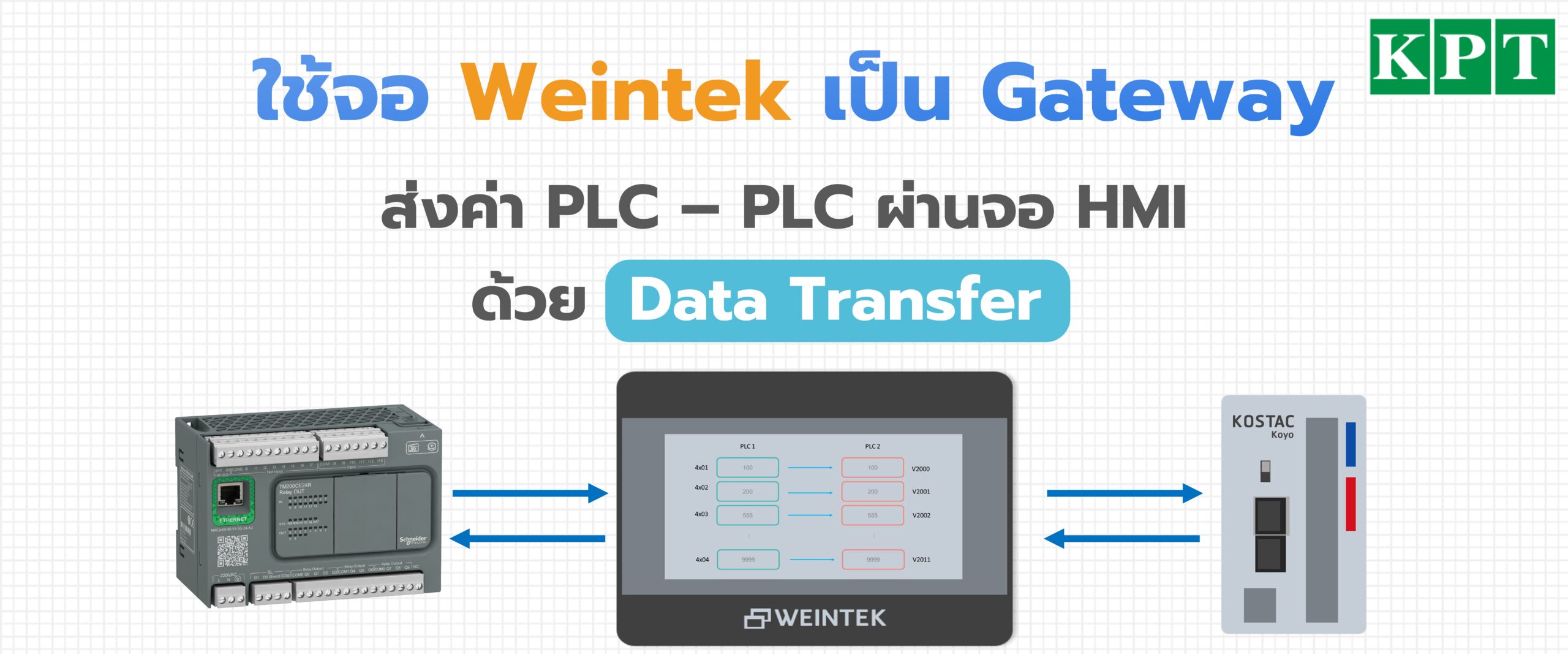

[Weintek] ตั้งจอเป็น Gateway ส่งค่าระหว่าง PLC – PLC ผ่านจอ HMI ด้วย Data Transfer
“ Data Transfer สามารถส่งค่าจาก Address PLC ต้นทาง ไปยัง Address PLC ปลายทางได้ โดยใช้จอเป็น Gateway ตัวกลาง สามารถกำหนดรอบการส่งตามเวลา (Time-based) หรือคำสั่งทริกเกอร์ (Bit trigger) “
สร้าง Data Transfer
1. ไปที่แถบ Object
2. เลือก Data Transfer
3. เลือกรูปแบบ Data Transfer
– Per-page : Transfer เมื่อเปิดหน้า Screen ที่เลือก
– Global : Transfer ตามเงื่อนไข
4. เลือกเงื่อนไขการ Transfer
– Time-based : ตามช่วงเวลาที่กำหนด
– Bit trigger : ตาม Bit address trigger
5. เลือก Address Mode : Bit / Word และจำนวน Address ที่ต้องการ Transfer
6. กำหนดรอบเวลา Interval
7. กำหนด Address PLC ต้นทาง
8. กำหนด Address PLC ปลายทาง
9. คลิกปุ่ม OK ได้ Data Transfer ที่สร้างขึ้น
ตัวอย่าง Data Transfer
