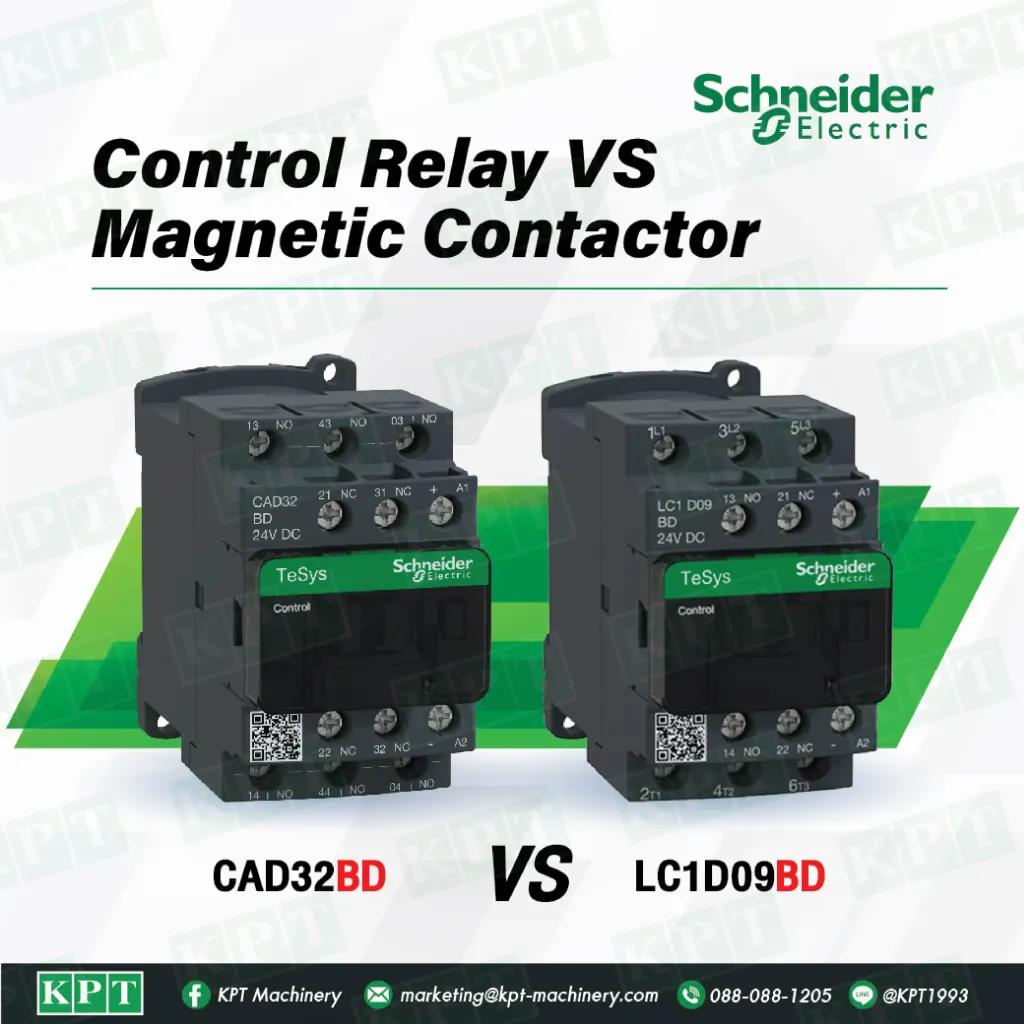

Magnetic Contactor กับ Control Relay ต่างกันอย่างไร?

” Control Relay กับ Magnetic Contactor นำมาใช้แทนกันได้หรือไม่ ?

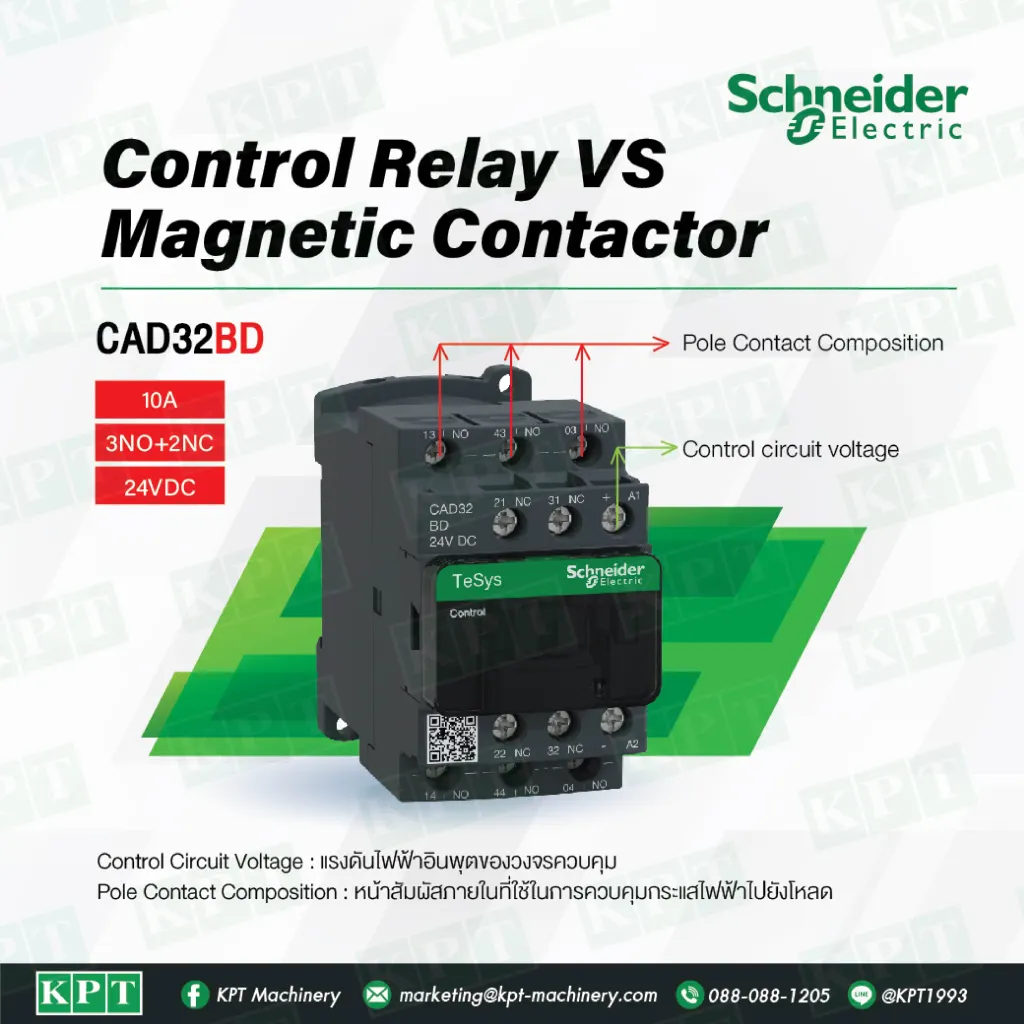

Control Relay

รีเลย์ควบคุมเป็นอุปกรณ์ที่เปลี่ยนพลังงานไฟฟ้าให้เป็นพลังงานแม่เหล็ก สามารถสวิตซ์สั่งงานด้วยอินพุตต่างๆ เช่น PLC, Timer, Limit Switch หรืออุปกรณ์ควบคุมอื่นๆ เพื่อควบคุมโหลดทางไฟฟ้า โดยใช้แม่เหล็กไฟฟ้าในการเปิดหรือปิดวงจรในการตอบสนองต่อสัญญาณอินพุต หรือก็คือเมื่อขดลวดได้รับพลังงานก็จะสร้างสนามแม่เหล็กที่ดึงดูดชุดหน้าสัมผัส เพื่อควบคุมการไหลของพลังงานไฟฟ้าไปยังโหลด เนื่องจากมีโครงสร้างที่คล้ายๆแมกเนติกคอนแทคเตอร์จึงทนทานต่อสภาพอากาศและอุณหภูมิที่สูงได้ ทั้งยังถูกออกแบบให้ใช้ในงานเฉพาะและในสภาพแวดล้อมที่สมบุกสมบัน เหมาะสำหรับ การควบคุมมอเตอร์ การควบคุมแสงสว่าง หรือการควบคุมอุณหภูมิ

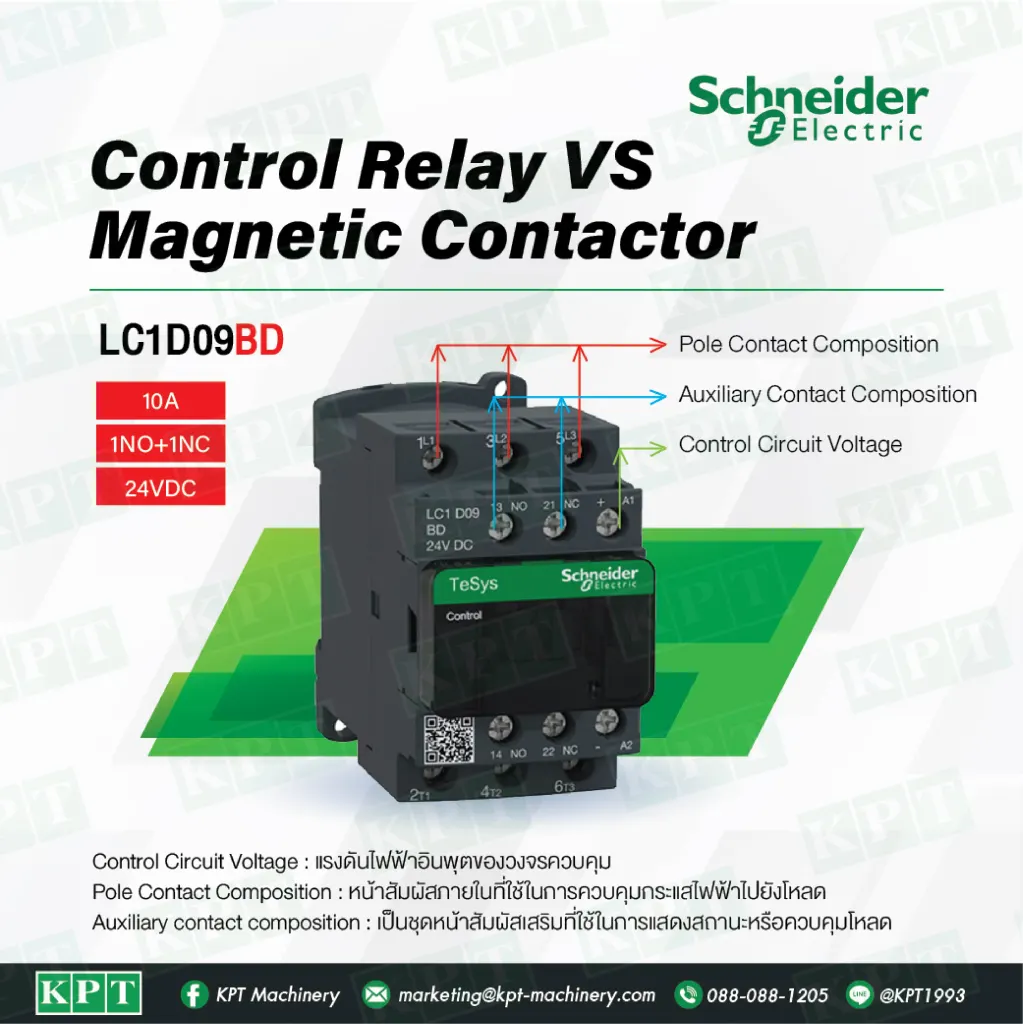

Magnetic Contactor

สวิตช์ตัดต่อวงจรไฟฟ้าที่ใช้ในระบบควบคุมโหลดไฟฟ้ากำลังสูง เมื่อขดลวดได้รับพลังงาน จะสร้างสนามแม่เหล็กที่ดึงชุดของหน้าสัมผัสเพื่อควบคุมการไหลของพลังงานไฟฟ้าไปยังโหลด เมื่อขดลวดไม่มีพลังงานก็จะกลับสู่ตำแหน่งเดิม และหน้าสัมผัสจะเปิดออก ซึ่งจะขัดขวางการไหลของพลังงานไฟฟ้าไปยังโหลด มักใช้ในระบบควบคุมอุตสาหกรรมเพื่อควบคุมมอเตอร์และโหลดไฟฟ้ากำลังสูง เนื่องจากมีพิกัดรองรับกระแสสูง มีโครงสร้างทแข็งแรง และยังออกแบบให้ใช้ร่วมกับโอเวอร์โหลดรีเลย์ เพื่อป้องกันกระแสไฟฟ้าที่มากจนเกินไป

การเลือกใช้งาน

ปัจจัยในการเลือกใช้งานว่าจะเป็น Magnetic Contactor หรือ Control Relay ในระบบควบคุมขึ้นอยู่กับข้อกำหนดเฉพาะของการใช้งาน ดังต่อไปนี้

Load : ขนาดของโหลดไฟฟ้าที่ควบคุมเป็นปัจจัยที่สำคัญที่สุดในการพิจารณาว่าจะใช้รีเลย์ควบคุมหรือแมกเนติกคอนแทคเตอร์ หากโหลดมีขนาดเล็ก รีเลย์ควบคุมอาจเพียงพอ หากโหลดมีขนาดใหญ่ เช่น มอเตอร์ หม้อแปลง หรือองค์ประกอบความร้อน อาจจำเป็นต้องใช้แมกเนติกคอนแทคเตอร์
Current : กระแสที่รองรับก็มีความสำคัญเช่นกัน รีเลย์ควบคุมโดยทั่วไปมีอัตราการทนกระแสต่ำกว่าแมกเนติกคอนแทคเตอร์ ในขณะที่แมกเนติกคอนแทคเตอร์ได้รับการออกแบบมาเพื่อรองรับระดับกระแสที่สูงกว่า
Protection : หากกระแสไฟฟ้าเกินระดับที่กำหนด แมกเนติกคอนแทคเตอร์อาจเป็นทางเลือกที่ดีกว่า เนื่องจากสามารถเลือกกระแสใช้งานร่วมกับโอเวอร์โหลดรีเลย์ได้หลากหลายค่า ซึ่งต่างจาก Control Relay ที่มีค่าการทนกระแสต่ำการนำโอเวอร์โหลดรีเลย์มาใช้งานร่วมกันจึงถูกจำกัดไว้กับกระแสไฟฟ้าที่มีค่าน้อย เป็นต้น
Cost : โดยทั่วไปแล้วรีเลย์ควบคุมจะมีขนาดเล็กกว่าและราคาถูกกว่า ในขณะที่แมกเนติกคอนแทคเตอร์จะมีขนาดใหญ่กว่าและมีโครงสร้างแข็งแรงกว่า รวมทั้งราคาก็อาจสูงกว่าด้วย

” หากเป็นการควบคุมโหลดไฟฟ้าที่มีขนาดเล็ก Control Relay สามารถเชื่อมต่อโดยตรงกับโอเวอร์โหลดรีเลย์ที่ป้องกันกระแสไฟฟ้าเกินระดับต่ำได้
โดยไม่ต้องผ่านแมกเนติกคอนแทคเตอร์ “

หากนำ Control Relay กับ Magnetic Contactor มาใช้แทนกัน จะได้หรือไม่

รีเลย์ควบคุมและแมกเนติกคอนแทคเตอร์ไม่สามารถใช้แทนกันได้ในทุกกรณี แม้ว่าทั้งสองจะเป็นสวิตช์ไฟฟ้าที่ใช้ในระบบควบคุม แต่ก็มีข้อกำหนดการออกแบบและวัตถุประสงค์ที่แตกต่างกัน รีเลย์ควบคุมและแมกเนติกคอนแทคเตอร์เป็นส่วนประกอบที่สำคัญในระบบควบคุม ความแตกต่างระหว่างอุปกรณ์2ตัวนี้คือ

รีเลย์ควบคุมใช้เพื่อควบคุมและกำหนดทิศทางการไหลของพลังงานไฟฟ้าในระบบที่มีขนาดเล็ก โดยทั่วไปแล้วรีเลย์ควบคุมจะมีการทนกระแสไฟฟ้าที่ต่ำกว่าแมกเนติกคอนแทคเตอร์ เนื่องจากได้รับการออกแบบมาให้ควบคุมโหลดไฟฟ้าที่มีขนาดเล็กกว่า
แมกเนติกคอนแทคเตอร์ใช้เพื่อควบคุมโหลดไฟฟ้ากำลังสูง จึงมีขนาดใหญ่กว่า โครงสร้างแข็งแรงกว่า และมีรองรับกระแสไฟฟ้าสูงกว่ารีเลย์ควบคุม เนื่องจากได้รับการออกแบบมาเพื่อรองรับกระแสไฟฟ้าในระดับสูงและทนทานต่อการใช้งานกับการควบคุมโหลดไฟฟ้าจำนวนมาก

“บางกรณี Control Relay อาจใช้เพื่อสั่งงาน Magnetic Contactor แต่ไม่สามารถจัดการกับกระแสไฟฟ้าแรงสูงที่ Magnetic Contactor สามารถทำได้
ในทำนองเดียวกัน Magnetic Contactor ก็อาจไม่เหมาะสมถ้าจะนำไปใช้ควบคุมกับโหลดไฟฟ้าขนาดเล็กเหมือน Control Relay เช่นกัน “

สำหรับท่านที่กำลังมองหาอุปกรณ์สำหรับงาน Wiring ตู้ไฟ หรือ ตู้คอนโทรล นอกจากประเภทของการทำงาน ยังมีรายละเอียดอื่นๆที่มีส่วนในการตัดสินใจเลือกอุปกรณ์เข้ามาใช้ ไม่ว่าจะเป็นตามข้อกำหนดทางไฟฟ้า สภาพแวดล้อมที่จะใช้งาน หรือมาตรฐานที่รองรับ เมื่อพิจารณาจากปัจจัยเหล่านี้ ก็จะสามารถเลือกอุปกรณ์ที่เหมาะสมได้ตามความต้องการ หากท่านใดมีข้อสนใจ สอบถามข้อมูลเพิ่มเติม หรือขอใบเสนอราคาสินค้า สามารถติดต่อเข้ามาได้ที่ Line : @kpt1993
