AD‑4401A จาก A&D เป็นตัวบ่งชี้น้ำหนัก (weighing indicator) ประสิทธิภาพสูงที่ออกแบบมาเพื่อรองรับงาน batch‑weighing หรือการชั่งชิ้นอย่างแม่นยำ โดยเฉพาะในโหมด Simple Comparison Normal Batching ซึ่งช่วยให้ระบบควบคุมการเติมของ (filling) มีการตอบสนองตามน้ำหนักเป้าหมายอย่างอัตโนมัติ ด้วยการใช้ขั้วควบคุม (control I/O) เพื่อส่งสัญญาณเริ่ม-หยุดการเติม และแจ้งผลการชั่ง เช่น น้ำหนักเกิน หรือต่ำกว่าเลย

---

ขั้นตอนที่ 1 : โหมด Simple Comparison Normal Batching คืออะไร?

ในโหมดนี้ AD‑4401A จะเปรียบเทียบค่าน้ำหนัก (Net weight) กับเซ็ตติ้งต่าง ๆ ได้แก่ Near‑zero, Optional preliminary, Preliminary, Free fall, Final weight, Underweight, Overweight และ OK โดยสั่งเปิดหรือปิดออกควบคุม (Control outputs) ตามลำดับขั้นตอน เช่น

• เมื่อน้ำหนักเทียบแล้ว ≤ Near‑zero → เปิด Near‑zero output

• เมื่อ net ≥ Final − Optional preliminary → เปิด Large flow output

• เมื่อ net ≥ Final − Preliminary → เปิด Medium flow output

• เมื่อ net ≥ Final − Free fall → เปิด Small flow output

• เมื่อ net อยู่ในช่วง Final − Underweight ถึง Final + Overweight → เปิด OK output

• หากต่ำกว่าหรือเกินช่วง → เปิด Underweight หรือ Overweight output ตามเงื่อนไข

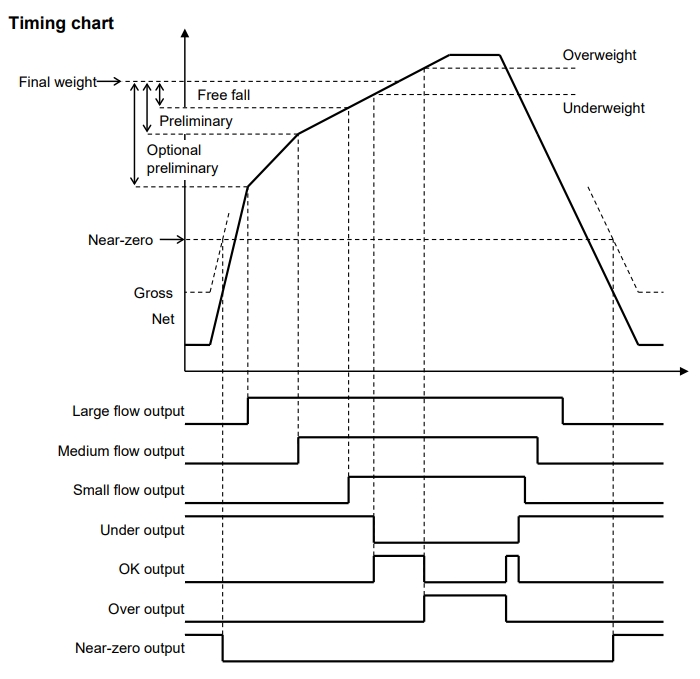

แผนผังลำดับขั้น (Timing chart) แสดงการสลับของเอาต์พุตในแต่ละขั้นตอนชัดเจน

---

ขั้นตอนที่ 2 : ขั้นตอนการตั้งค่า (ตั้งค่าทางกายภาพและผ่านฟังก์ชัน)

2.1 กำหนดค่าผ่านฟังก์ชัน (Function Settings)

• ไปที่ CALF‑14 (Batching mode)

• เลือก 1 : Simple Comparison Normal Batching

• เข้าโหมดตั้งค่าทั่วไป (General Function): กดปุ่ม SETPOINT พร้อมกับ ENTER เพื่อเข้าสู่ฟังก์ชันการตั้งค่าต่างๆ

• ตั้งค่า setpoints เช่น Final weight, Free fall, Preliminary, Optional preliminary โดยใช้ปุ่มลูกศรและ ENTER เพื่อระบุค่าและบันทึก

• ตั้งค่าเวลาต่าง ๆ เช่น

  • Weighing start input delay (Sq F‑09)

  • Comparisons disable time: Sq F‑10 (large), Sq F‑11 (medium), Sq F‑12 (small)

  • Judging delay (Sq F‑13) และ Weighing end output time (Sq F‑14)

  • Correction flow ON time (Sq F‑16) และ OFF time (Sq F‑17) เป็นต้น

2.2 การแจกจ่ายเอาต์พุตผ่าน Control I/O

AD‑4401A มี Control output จำนวน 8 ช่อง (B1–B8) และ input 6 ช่อง (A1–A6) พร้อม Input/Output common ที่เหมือนกัน
เชื่อมต่อสายตามแผนผังตามตัวอย่างในเอกสาร (connector OTAX N361J016AU) และตั้งให้แต่ละเอาต์พุตทำงานตามลำดับที่ตั้งในฟังก์ชัน

---

ตัวอย่างการตั้งค่าและการใช้งาน

สมมุติว่าเราต้องการชั่งน้ำหนักให้ถึง Final weight = 100 g ด้วยค่าเบื้องต้นดังนี้:

---

ข้อแนะนำเพิ่มเติม

• ตรวจสอบให้แน่ใจว่า ค่า Final, Preliminary, Free fall ได้ตั้งค่าอย่างเหมาะสมเพื่อหลีกเลี่ยงการ overshoot หรือ underfill

• ทดลอง tune ค่าเวลาของ Sq F‑xx ให้เหมาะกับระบบจ่ายวัสดุ เพื่อความแม่นยำสูงสุด

• ตรวจสอบสาย Control I/O ให้ตรงกับตำแหน่งและชนิดของ output ในแผงด้านหลังตัวเครื่องตามคู่มือ

---

สรุป

Simple Comparison Normal Batching บน AD‑4401A เป็นโหมดที่ทรงพลังสำหรับควบคุมการชั่งด้วยลำดับขั้นที่ชัดเจน ผ่านการตั้งค่า setpoints และเวลาในระบบฟังก์ชัน พร้อมการใช้งานร่วมกับ Control I/O เพื่อการควบคุมระบบเติมของอย่างมีประสิทธิภาพ

---

P.Phattanakan
