ในกระบวนการชั่งหัวบรรจุ (batch weighing) ที่ต้องการความแม่นยำสูงและการควบคุมอัตราไหลของวัสดุให้คงที่ AD‑4401A มีฟังก์ชัน Simple Comparison Loss‑in‑weight Batching ที่ช่วยให้การจ่ายวัสดุแบบลดน้ำหนัก (loss‑in‑weight) เป็นไปอย่างอัตโนมัติและแม่นยำยิ่งขึ้น ตัวอินดิเคเตอร์นี้จะคำนวณจากน้ำหนักลดลง (–Net value) และเปรียบเทียบกับค่าที่ตั้งเพื่อควบคุมการจ่ายวัสดุในขั้นตอนต่าง ๆ จนกว่าจะครบตามน้ำหนักเป้าหมาย โดยมีการตั้งค่าและโลจิกควบคุมการไหลอย่างชาญฉลาด
ขั้นตอนที่ 1 : เลือกโหมดการทำงาน
- ไปที่ CALF‑14 (Batching mode)
- เลือก 2 : Simple comparison loss‑in‑weight batching
ขั้นตอนที่ 2 : ตั้งค่าคอนโทรล setpoints (ผ่านแป้นกดหน้าเครื่องหรือ BCD จากภายนอก)
ค่าที่ต้องกำหนด ได้แก่:
-
Final weight (น้ำหนักสุดท้าย)
-
Free fall (ค่าช่วงลดน้ำหนักขั้นสุดท้าย)
-
Preliminary (น้ำหนักเตือนล่วงหน้า)
-
Full (ระดับน้ำหนักที่ “เต็ม”)
-
Overweight / Underweight (เกิน/ต่ำกว่าช่วงน้ำหนัก)
-
Near‑zero (ค่าใกล้ศูนย์)
ขั้นตอนที่ 3 : ตั้งค่าตัวแปรเวลาการควบคุม (Sequence timing – Sq)
-
Sq F‑09: Delay ก่อนเริ่มจ่าย
-
Sq F‑11: ระยะเวลาปิด medium flow
-
Sq F‑12: ระยะเวลาปิด small flow
-
Sq F‑13: Delay ก่อนประเมินสภาพน้ำหนักเมื่อเสถียร
-
Sq F‑06, Sq F‑14: ช่วงเวลาเปิด/ปิด outputs สำหรับ OK/Over/Under
ขั้นตอนที่ 4 : ตั้งค่าตัวแปรเวลาการควบคุม (Sequence timing – Sq)
- เชื่อมต่อสายควบคุมสำหรับ start, flow outputs (medium/ small), และ outputs สถานะ (OK, Over, Under, Full, Near‑zero) ตาม pin assignment ของ Control I/O
ตัวอย่างการใช้งานและลำดับขั้นการทำงาน (Flow Sequence)
-
รับสัญญาณ Weighing Start ผ่านปุ่มหรือ input ภายนอก
-
เมื่อถึง Sq F‑09 จะเริ่มเปิด medium flow และ small flow
-
เมื่อถึง Sq F‑11 และ –Net value ต่ำกว่าค่า Preliminary → ปิด medium flow
-
เมื่อถึง Sq F‑12 และ –Net value เกินค่า Free fall → ปิด small flow
-
รอจนถึง Sq F‑13 และน้ำหนักนิ่ง → ประเมินสถานะ:
-
ถ้าพบว่า –Net value ≥ Final – Preliminary → เข้า medium flow stage
-
ถ้า –Net value ≥ Final – Free fall → เข้า small flow stage
-
ถ้า –Net value อยู่ในช่วง OK (Final ± Under/Over) → แสดง OK
-
-
เมื่อครบ Sq F‑14 → ปิด outputs สำหรับ OK/Over/Under และจบการชั่ง ■
(ตามลำดับนี้)

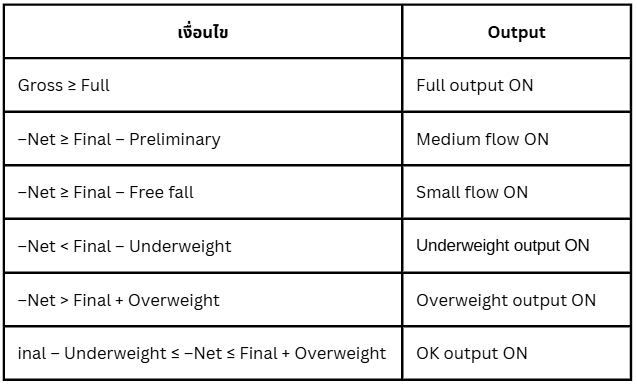

เงื่อนไขการเปรียบเทียบ (จากตาราง Control Output)
ตัวอย่างการใช้งาน: ระบบจ่ายแป้งสำหรับผสมอาหารสัตว์
วัตถุประสงค์
จ่าย “แป้งข้าวโพด” น้ำหนัก 10.00 กิโลกรัม ลงในถังผสมโดยใช้ถังจ่ายที่ติดตั้งเครื่องชั่งแบบ Loss-in-weight ซึ่งจะคำนวณจากน้ำหนักที่ลดลงเมื่อวัสดุไหลออก

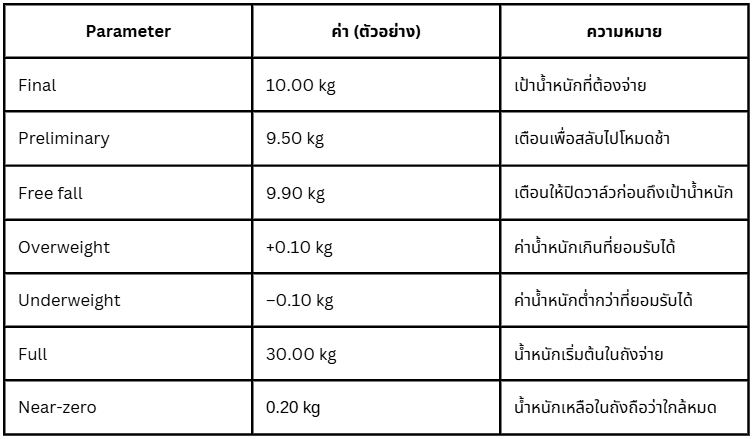

การตั้งค่าที่ใช้บน AD-4401A
ลำดับการทำงาน (Flow Sequence)
-
เริ่มการชั่ง (Weighing Start)
-
Operator กดปุ่ม Start → AD-4401A เริ่มจับน้ำหนักลดลง
-
-
เริ่มเปิดวาล์วจ่าย
-
เปิด medium flow (วาล์วใหญ่) และ small flow (วาล์วเล็ก)
-
-
เมื่อ –Net ≥ 9.50 kg (Preliminary)
→ ปิด medium flow, เหลือแค่ small flow เพื่อความแม่นยำ -
เมื่อ –Net ≥ 9.90 kg (Free fall)
→ ปิด small flow รอให้น้ำหนักนิ่ง -
ประเมินผล (Final Weight Check)
-
หาก –Net = 10.02 kg → แสดงผล “Overweight”
-
หาก –Net = 9.96 kg → แสดงผล “OK”
-
หาก –Net = 9.88 kg → แสดงผล “Underweight”
-
-
ส่งสัญญาณ OUT
-
Output OK / Over / Under ทำงานตามสถานะ
-
-
รีเซ็ต/พร้อมใช้งานรอบต่อไป
จุดเด่นของระบบนี้
-
ไม่ต้องใช้ Load Cell ที่ถังผสม → ใช้ Load Cell แค่ที่ถังจ่าย
-
ประหยัดต้นทุน และเหมาะกับระบบอัตโนมัติที่มี flow คงที่
-
มี logic สลับวาล์วอัตโนมัติ เพื่อป้องกันการจ่ายเกิน
-
ควบคุมผ่าน I/O หรือ RS-485 ได้

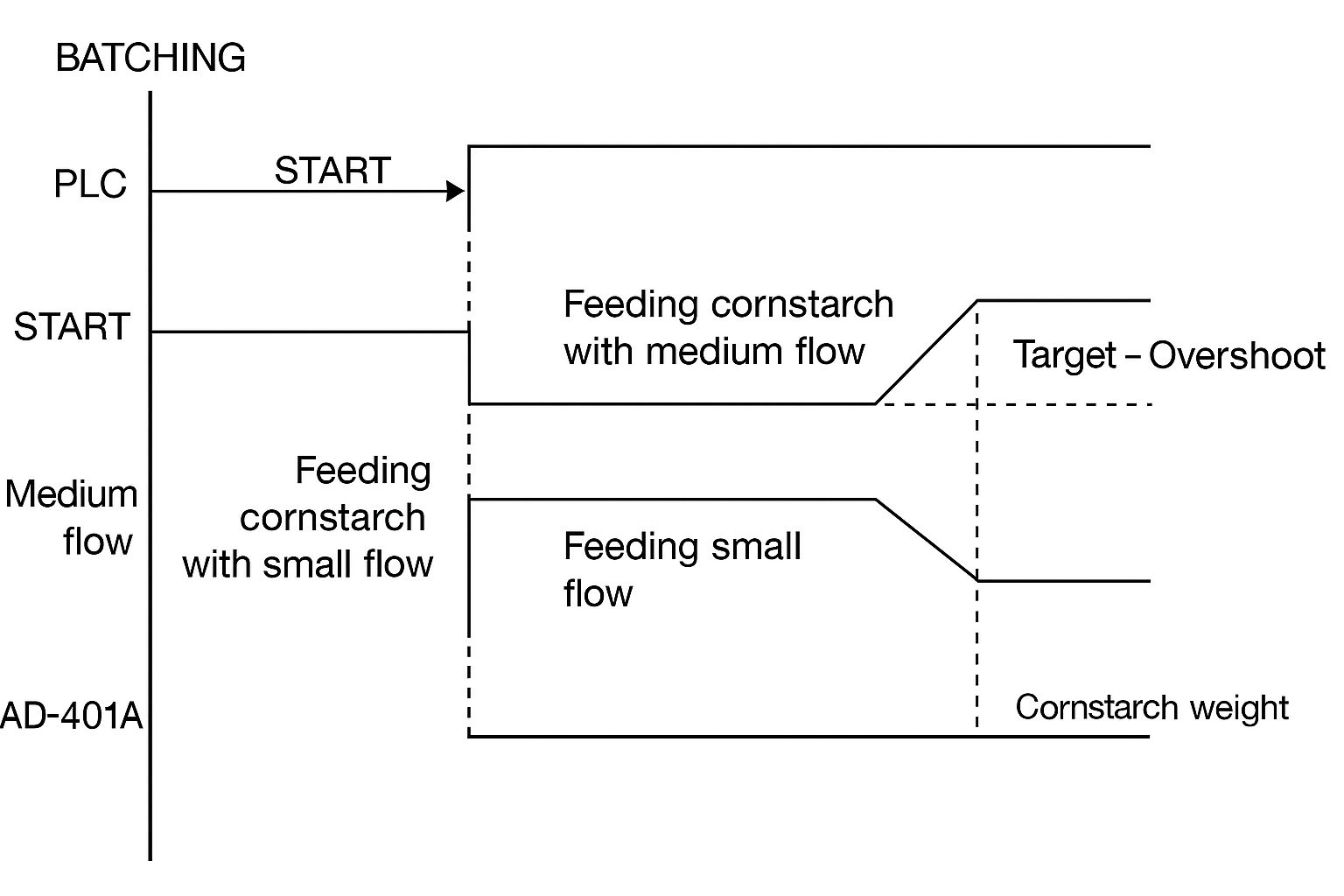

ตัวอย่างแผนภาพลำดับ (Sequence Diagram)

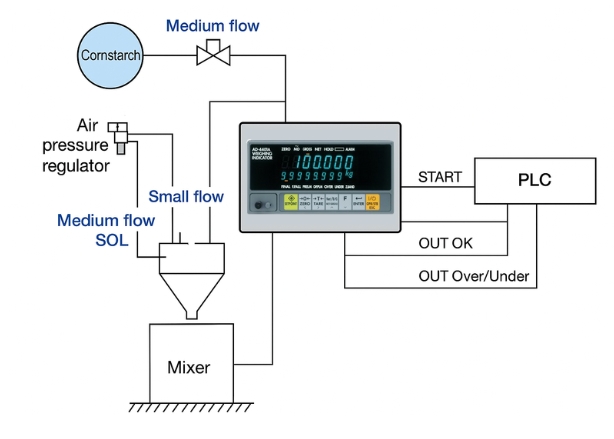

วงจรการเชื่อมต่อวาล์ว/PLC ร่วมกับ AD-4401A
บทสรุป
ฟังก์ชัน Simple Comparison Loss‑in‑weight Batching ของ AD‑4401A มีขั้นตอนการทำงานที่ชัดเจนและตั้งค่าได้ละเอียด ทั้งในเรื่องของน้ำหนักเป้า เวลาในการควบคุม และการจัดการตัวควบคุมแบบอัตโนมัติ ทำให้เหมาะกับระบบจ่ายวัสดุประเภท loss‑in‑weight ที่ต้องการความแม่นยำและความเสถียรในการควบคุมการจ่ายวัสดุในแต่ละรอบ
- P.Phattanakan
