การตั้งค่าโหมด Loss‑in‑weight Batching AD-4401A
A&D | การตั้งค่าโหมด Loss‑in‑weight Batching AD-4401A
AD‑4401A เป็นเครื่องชั่งแบบ Indicating Weighing Indicator ที่ออกแบบมาเพื่อรองรับการชั่งน้ำหนักในกระบวนการอัตโนมัติต่าง ๆ เช่น การ Batch‑weighing, Loss‑in‑weight Batching, และ Check Weighing มีระบบกรองดิจิทัลความเร็วสูง (High Performance Digital Filter – HPDF) ที่ช่วยต้านการสั่นสะเทือน พร้อมความละเอียดสูง (1 ล้าน counts A/D) และอัตราการสุ่มข้อมูลถึง 100 ครั้งต่อวินาที
Loss‑in‑weight Batching เป็นกระบวนการชั่งที่ใช้การลดน้ำหนักแบบสุริยะ (net weight ใต้น้ำหนักกลอง) โดยใช้ศักยภาพของ AD‑4401A ในการควบคุมการปล่อยวัสดุผ่านสัญญาณ I/O ภายนอก ซึ่งควบคุมเต็ม, ปานกลาง, และละเอียด ตามลำดับ เพื่อให้ได้ปริมาณสุดท้ายที่ต้องการอย่างแม่นยำ
ขั้นตอนที่ 1 : กำหนดโหมดการใช้งาน (Mode Selection)
เข้าไปที่การตั้งค่า “Weighing Mode” (CALF-14) แล้วเลือกโหมด:
-
Simple Comparison Loss‑in‑weight Batching (mode 2)
-
หรือโหมด Loss‑in‑weight Batching (built-in or customer‑programmed) ตามความต้องการ
ขั้นตอนที่ 2 : ตั้งค่า Setpoints สำคัญ
ค่าตั้งต้นที่ต้องกำหนดรวมถึง:
-
Final weight – ปริมาณสุทธิที่ต้องการ
-
Preliminary – ค่าก่อนเข้าสู่ขั้นละเอียด
-
Free fall – ค่าควบคุมช่วงสุดท้ายก่อนหยุด
-
Full (เฉพาะ Loss‑in‑weight) – ค่าน้ำหนักที่บ่งชี้ว่า Hopper เต็ม
-
Overweight / Underweight / Near‑zero – สำหรับผลลัพธ์ที่แสดงสถานะการชั่ง
การตั้งค่าสามารถทำได้ผ่านปุ่มหน้าจอหรือผ่านอุปกรณ์ภายนอก (เช่น Thumb‑wheel setpoint unit AD4401‑06)
ขั้นตอนที่ 3 : การเชื่อมต่อและการตั้งค่า I/O
-
ติดตั้งสัญญาณ Control I/O เพื่อควบคุมการปล่อยวัสดุ Full / Medium / Small flow ตามลำดับ
-
ค่าการจับเปรียบเทียบจะสั่งให้ output เปิด/ปิดตามเงื่อนไขน้ำหนัก เช่น เมื่อ Gross ≥ Full, –Net ≥ Final – Preliminary, หรือ –Net ≥ Final – Free fall
ขั้นตอนที่ 4 : เริ่มการ Batch
เมื่อตั้งค่าเสร็จสิ้น และสัญญาณเริ่มชั่งถูกส่ง (Function key หรือ Control Input):
-
ระบบจะเปิด Valve สำหรับ Medium flow และ Small flow ตามลำดับ
-
เมื่อถึงน้ำหนัก Preliminary หรือ Free fall ตามลำดับ Valve จะปิด โดยควบคุมการชั่งโดยอัตโนมัติ
-
เมื่อถึงเงื่อนไข Final โหมดจะประมวลผล และส่งสถานะ OK / Over / Under พร้อมปิดสัญญาณ output
ขั้นตอนที่ 5 : ระบบแก้ไขอัตโนมัติ (Correction flow)
หากค่าน้ำหนักท้ายสุดอยู่ในสถานะ Underweight ระบบจะเปิด Small flow ซ้ำตามจำนวนครั้งที่ตั้งไว้ (Sq F‑08) เพื่อให้ถึงน้ำหนักเป้าหมาย โดยควบคุมช่วงเปิด/ปิดตามเวลา Sq F‑16 และ Sq F‑17
ขั้นตอนที่ 6 : ฟังก์ชันเสริมที่แนะนำ
-
HPDF ช่วยลดผลกระทบจากการสั่นสะเทือน เพิ่มความแม่นยำและความเร็ว
-
Supplementary flow หากใช้โหมด normal batching ก็จะช่วยเติมวัสดุให้ครบเป้าหมายแม่นยำยิ่งขึ้น
-
Automatic Accumulation / Print / Communication สามารถสะสมผลรวม, พิมพ์ข้อมูล หรือส่งต่อผ่าน Modbus (RTU/TCP), RS‑232, 4‑20mA, BCD ฯลฯ

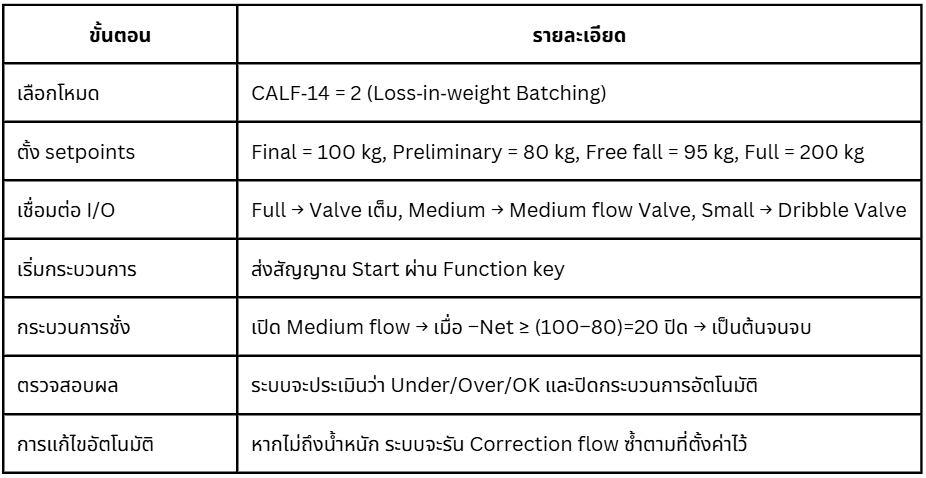

ตัวอย่างการใช้งาน
สมมติว่าเราต้องการเสียบระบบ Loss‑in‑weight Batching ให้กับ hopper ที่ต้องการชั่งสุทธิ 100 กิโลกรัม:
บทสรุป
โหมด Loss‑in‑weight Batching ของ AD‑4401A เปิดโอกาสให้งานบรรจุภัณฑ์มีความแม่นยำและควบคุมได้อย่างละเอียด โดยอาศัยค่าพารามิเตอร์ต่างๆ เช่น Preliminary / Free fall / Full / Near‑zero และโครงสร้างการเปิด–ปิด flow outputs เพื่อให้ได้น้ำหนักสุดท้ายตามต้องการ คุณสามารถปรับแต่งพารามิเตอร์เพื่อเพิ่มความรวดเร็วหรือความแม่นยำให้เหมาะกับขั้นตอนการผลิต
P.Phattanakan
