ขั้นตอนการสอบเทียบ AD‑4410
A&D | ขั้นตอนการสอบเทียบ AD‑4410
AD‑4410 เป็นเครื่องแสดงผลน้ำหนัก (weighing indicator) ที่รับสัญญาณจาก load cell แล้วขยายและแปลงเป็นข้อมูลดิจิทัล เพื่อแสดงผลค่าเป็นน้ำหนักหรือมวล ปุ่ม ZERO, TARE, GROSS/NET, HOLD และ CAL ถูกใช้สำหรับควบคุมการทำงาน พร้อมหน้าจอแสดงผล 6 หลัก รองรับความละเอียดสูงสุดถึง 999,999 d โดยมี sampling rate ที่ 100 ครั้ง/วินาที AD‑4410 ยังมีคุณสมบัติดังต่อไปนี้: ฟังก์ชัน zero tracking, digital filter กันแรงสั่นสะเทือน, การสอบเทียบทั้งแบบใช้โหลดจริง (actual load) และแบบ digital span, การปรับ dual‑range, การแก้ไขค่าความโน้มถ่วงเฉพาะสถานที่ และการ correction แบบ linearization
ขั้นตอนที่ 1 : การเตรียมเครื่องและตรวจสอบการเชื่อมต่อ
-
ตรวจสอบการเดินสาย load cell (แนะนำใช้ระบบ 6‑wire) และต่อสาย shield เพียงจุดเดียวที่ขา SHIELD ของ AD‑4410 เพื่อหลีกเลี่ยง ground loop
-
ทำ visual check ว่าสายทุกเส้นต่อถูกต้อง
-
เปิดเครื่อง และเข้า Check Mode เพื่อตรวจสอบว่า output ของ load cell ที่แสดงบนหน้าจอตรงกับค่าแรงดัน rated ของ load cell หรือไม่ (ไม่ควรเกิน)
ขั้นตอนที่ 2 : เข้าโหมด Calibration
-
กดปุ่ม CAL ขณะอยู่ในโหมด weighing เพื่อเข้าสู่ Calibration Mode
-
เลือกโหมด Cal5Et (Span calibration with actual load) บนหน้าจอตามไฟลำดับที่กำหนด
-
หน้าจอจะเริ่มแสดงค่าความจุน้ำหนักที่ตั้งไว้ (capacity) โดยเลขน้อยสุดจะกระพริบให้แก้ไขได้
ขั้นตอนที่ 3 : ป้อนข้อมูลน้ำหนัก calibration
-
ป้อนค่าของ calibration weight ที่ใช้ (เป็นค่าที่มีน้ำหนักแน่นอน)
-
กด ENTER เพื่อยืนยัน
-
วาง calibration weight บน load cell รอจนสัญลักษณ์ STABLE ปรากฏ แล้วกด ENTER อีกครั้ง
-
หน้าจอจะแสดง “——” ประมาณ 2 วินาที เพื่อคำนวณ หลังจากนั้นระบบจะบันทึกค่าการสอบเทียบให้สำเร็จ
ขั้นตอนที่ 4 : การตรวจสอบผลการสอบเทียบ

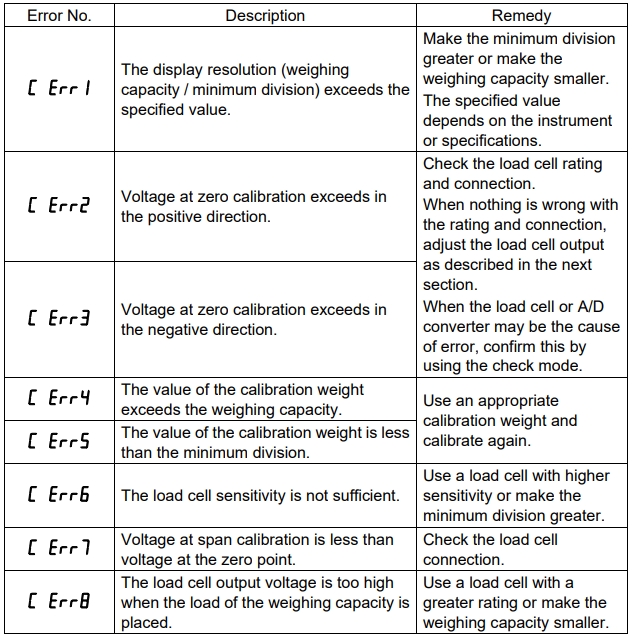

- หากเห็นการแสดงข้อความ CerrXX หมายถึงเกิดข้อผิดพลาด ให้ตรวจสอบปัญหา (error) จากหัวข้อ “Calibration Errors
ขั้นตอนที่ 5 : ฟังก์ชันสอบเทียบเพิ่มเติม (Calibration‑Related Functions)
หลังสอบเทียบหลักแล้ว ผู้ใช้สามารถปรับพารามิเตอร์เพิ่มเติมได้ผ่านเมนู Calfxx เช่น
-
-
Calf05: กำหนดช่วง zero tracking (เปอร์เซ็นต์ของความจุ)
-
Calf06: เวลาของ zero tracking
-
Calf07: แบนด์ความผันผวนของ zero tracking
-
Calf27: ค่า gravity acceleration ของสถานที่ใช้งาน (ถ้าแตกต่างจากสถานที่สอบเทียบ) เพื่อปรับค่าการสอบเทียบให้ถูกต้องตามแรงโน้มถ่วงของสถานที่
-
ขั้นตอนที่ 6 : การใช้งาน digital linearization
หากพบว่า error ไม่ตรงแนวเส้นตรงระหว่างจุด zero ถึง span สามารถใช้ฟังก์ชัน digital linearization เพื่อแก้ไขค่าที่เบี่ยงเบน โดยระบบจะประมวลผล correction ตามการคำนวณสมการระดับสูง (high‑order equation) โดยไม่ต้องสอบเทียบใหม่ทั้งหมด
หมายเหตุสำคัญ
- อย่าต่อสาย ground ระหว่าง load cell และ AD‑4410 นอกจากที่ขา SHIELD เพียงจุดเดียว
- ใช้ calibration weight ที่มีความแม่นยำ
- อ่านคู่มือ “Calibration Errors” เพื่อแก้ไขกลับหากเกิดค่า CerrXX
- เก็บข้อมูล calibration ใน FRAM มีอายุ retention อย่างน้อย 10 ปี
P.Phattanakan
