Weintek | บันทึกข้อมูล History บน HMI ด้วย Data Sampling

” Weintek HMI รองรับการบันทึกข้อมูลด้วย Data Sampling เพื่อเก็บค่าต่างๆ จาก PLC หรืออุปกรณ์ที่เชื่อมต่อ สามารถนำไปวิเคราะห์และตรวจสอบย้อนหลังได้อย่างมีประสิทธิภาพ “

---

เนื้อหาในบทความนี้แบ่งเป็น 4 ส่วน

PART 1 : การตั้งค่า Data Sampling
PART 2 : ตาราง History Data Display
PART 3 : กราฟ Trend History
PART 4 : การ Save History Data Sampling

---

PART 1 : การตั้งค่า Data Sampling

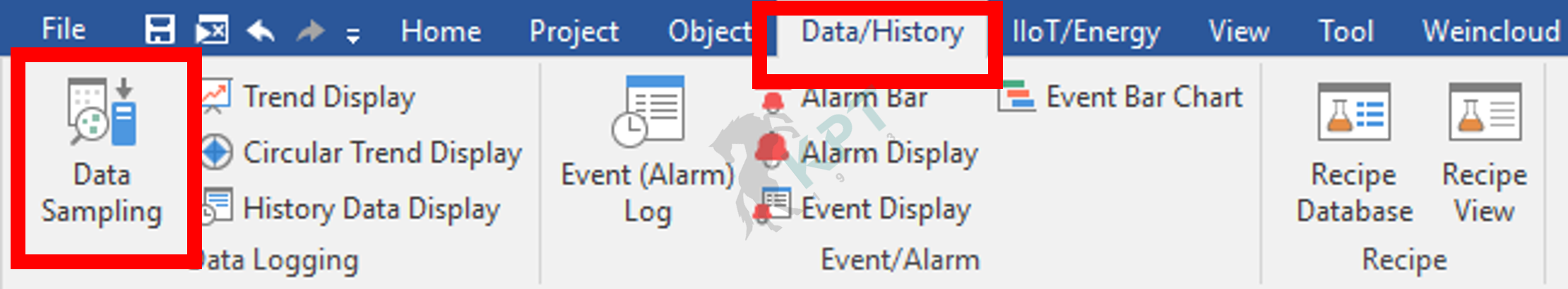

1. แถบ Data/History -> เลือก Data Sampling

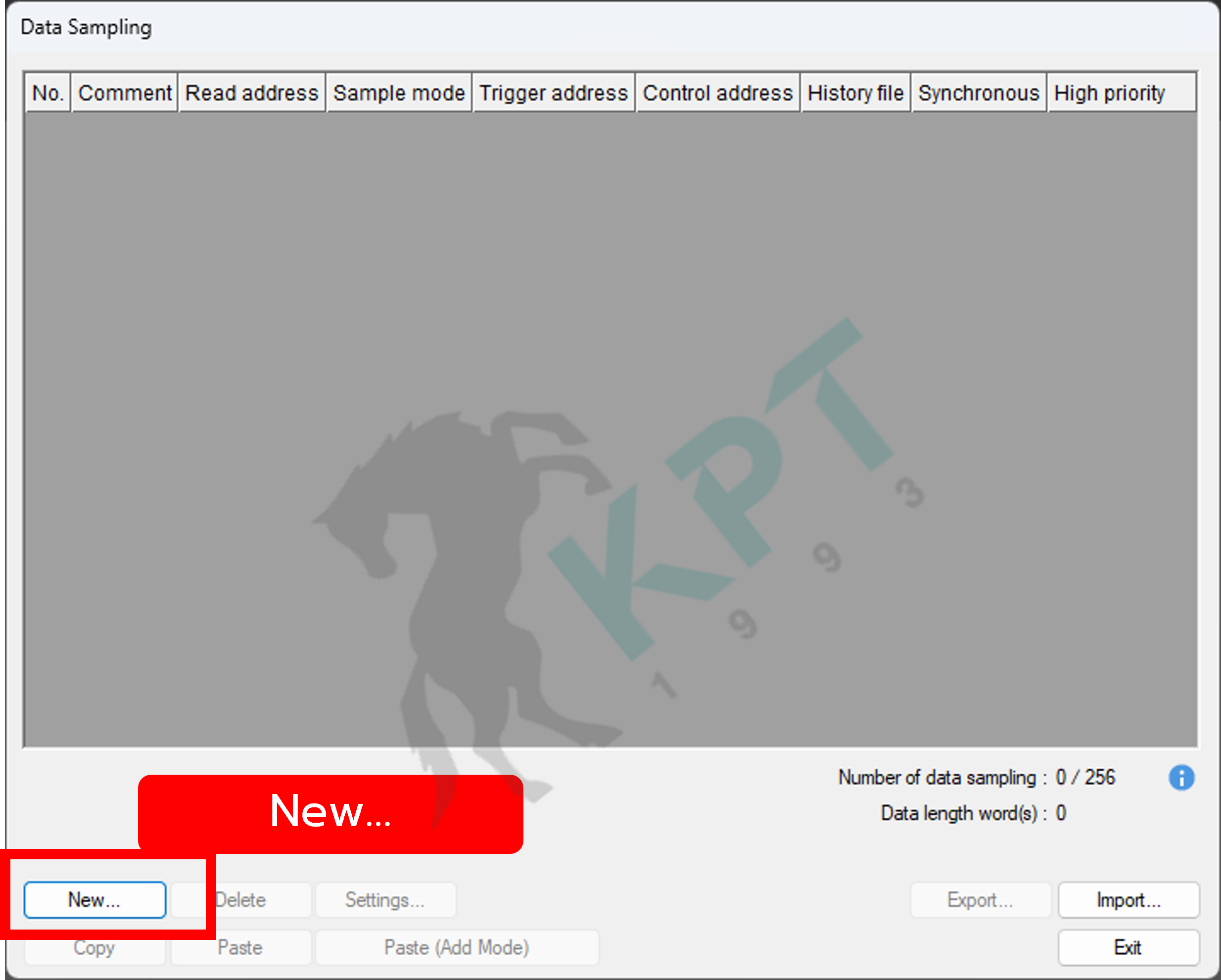

2. คลิกปุ่ม New...

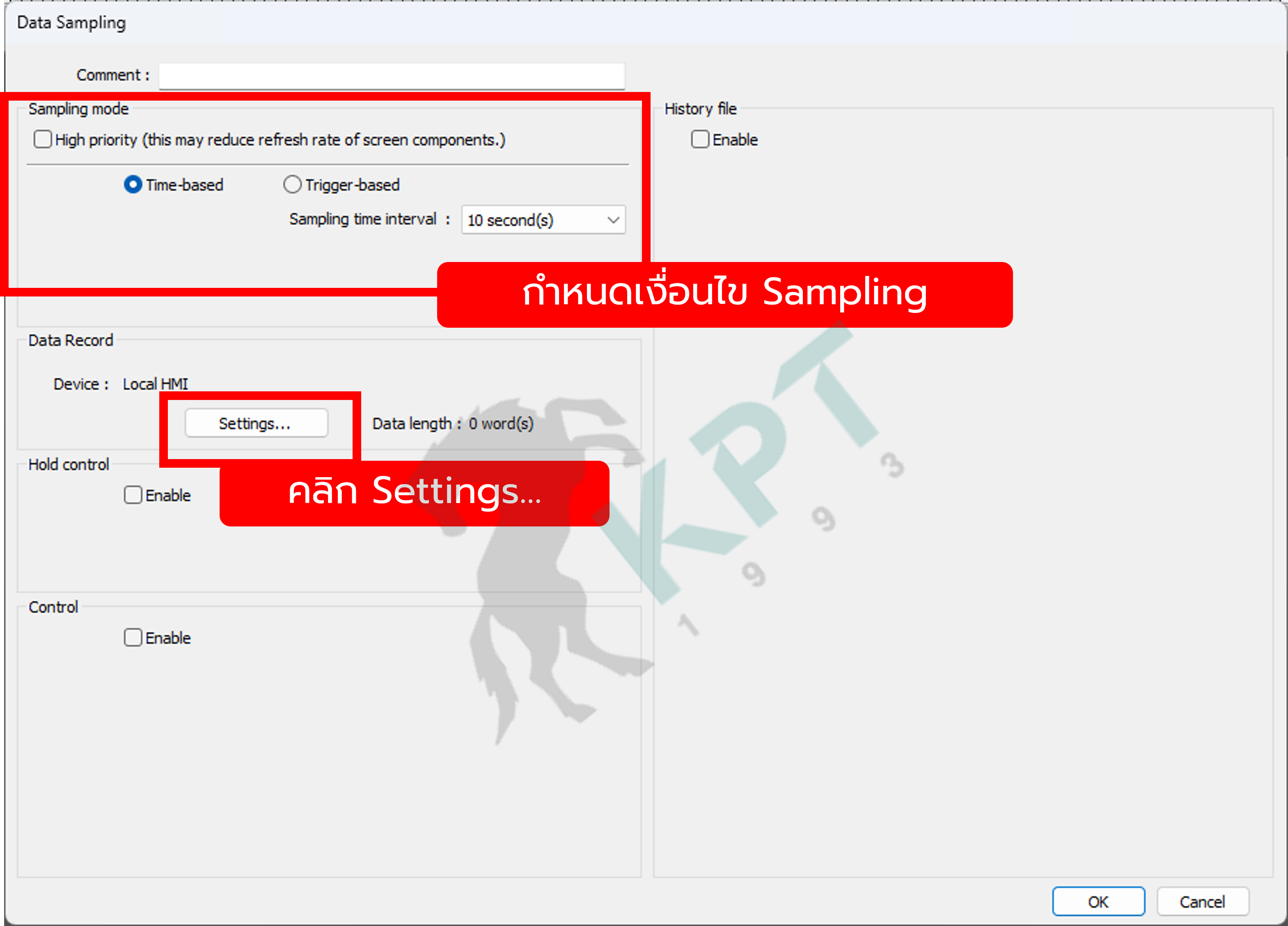

3. กำหนดเงื่อนไข Sampling mode -> คลิก Settings...

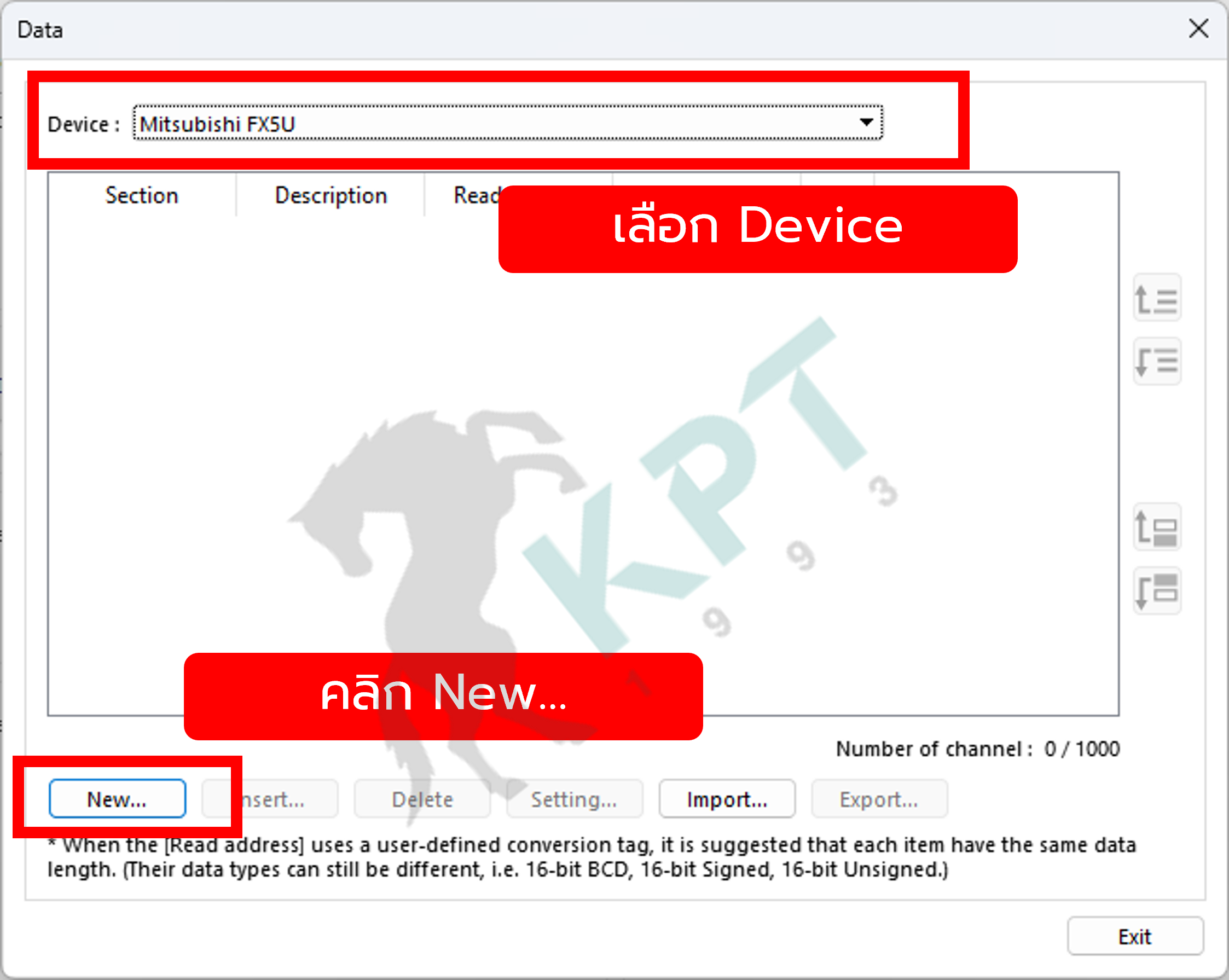

4. เลือก Device -> คลิก New...

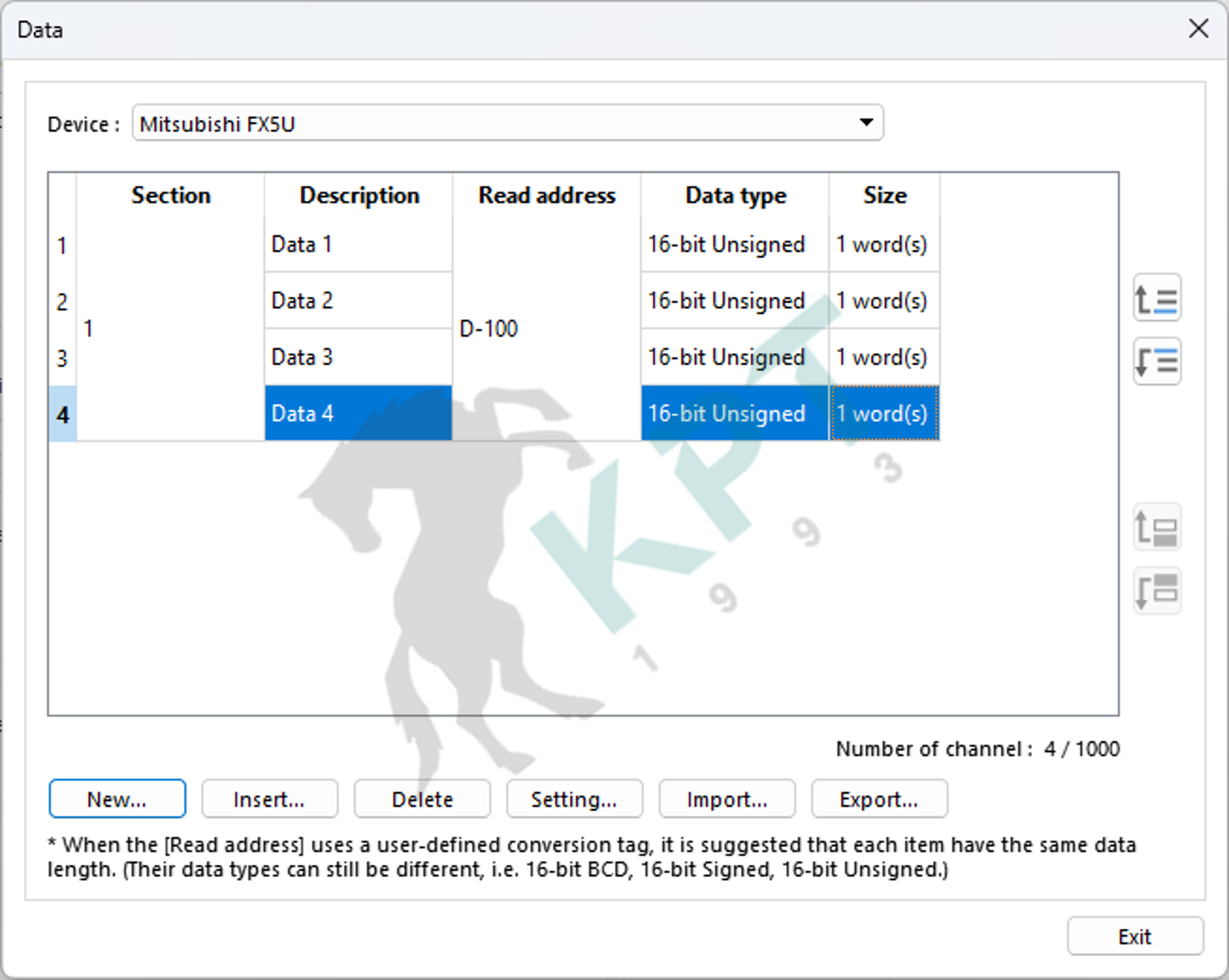

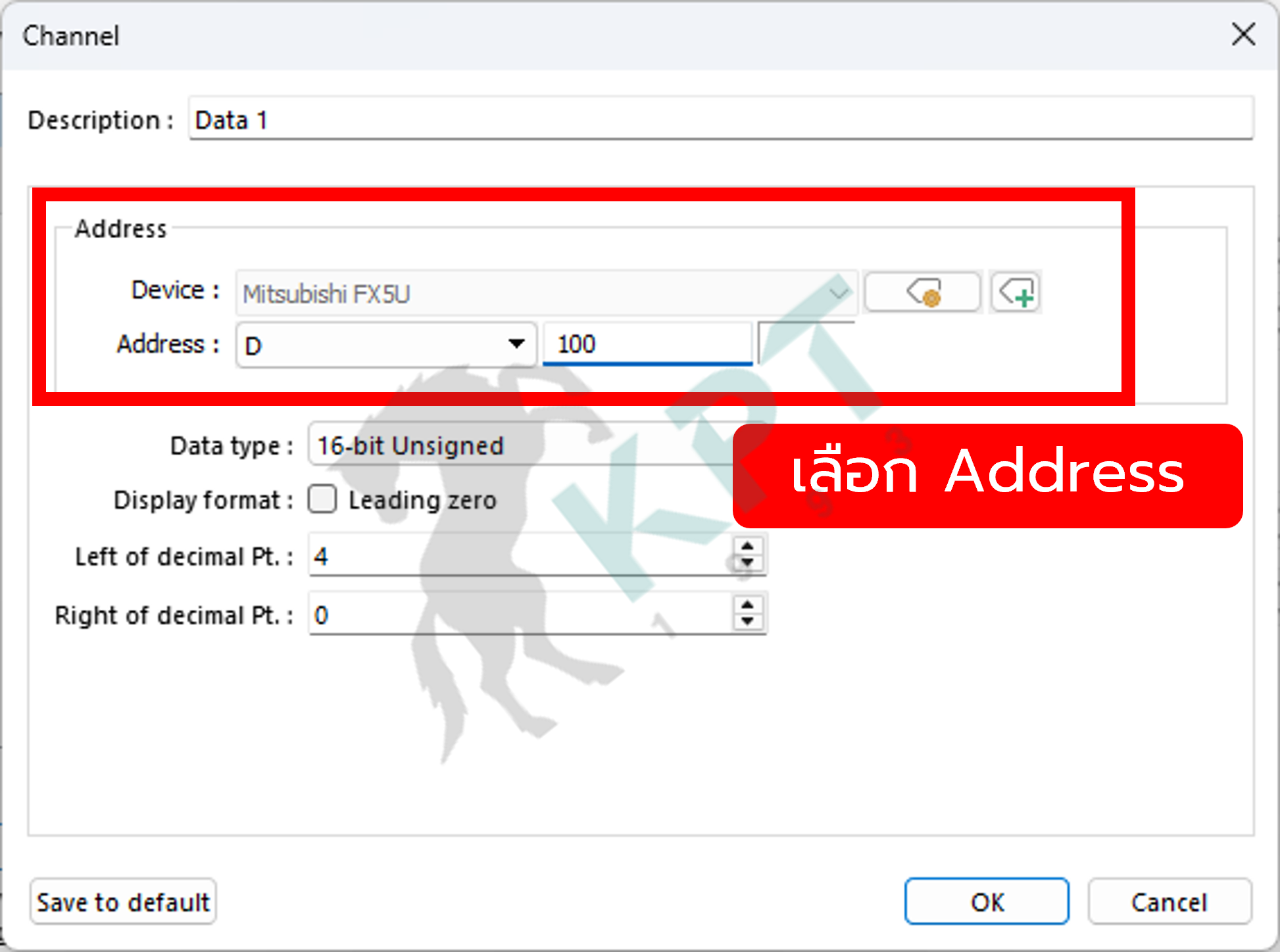

4. กำหนด Address และ Format ที่ต้องการบันทึก

5. กำหนด Address อื่นๆเพิ่มเติม

---

PART 2 : ตาราง History Data Display

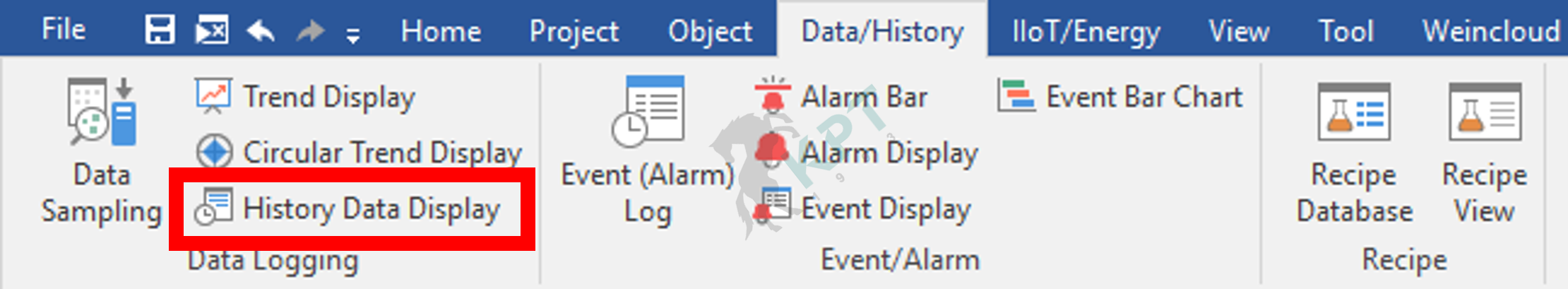

6. แถบ Data/History -> เลือก History Data Display

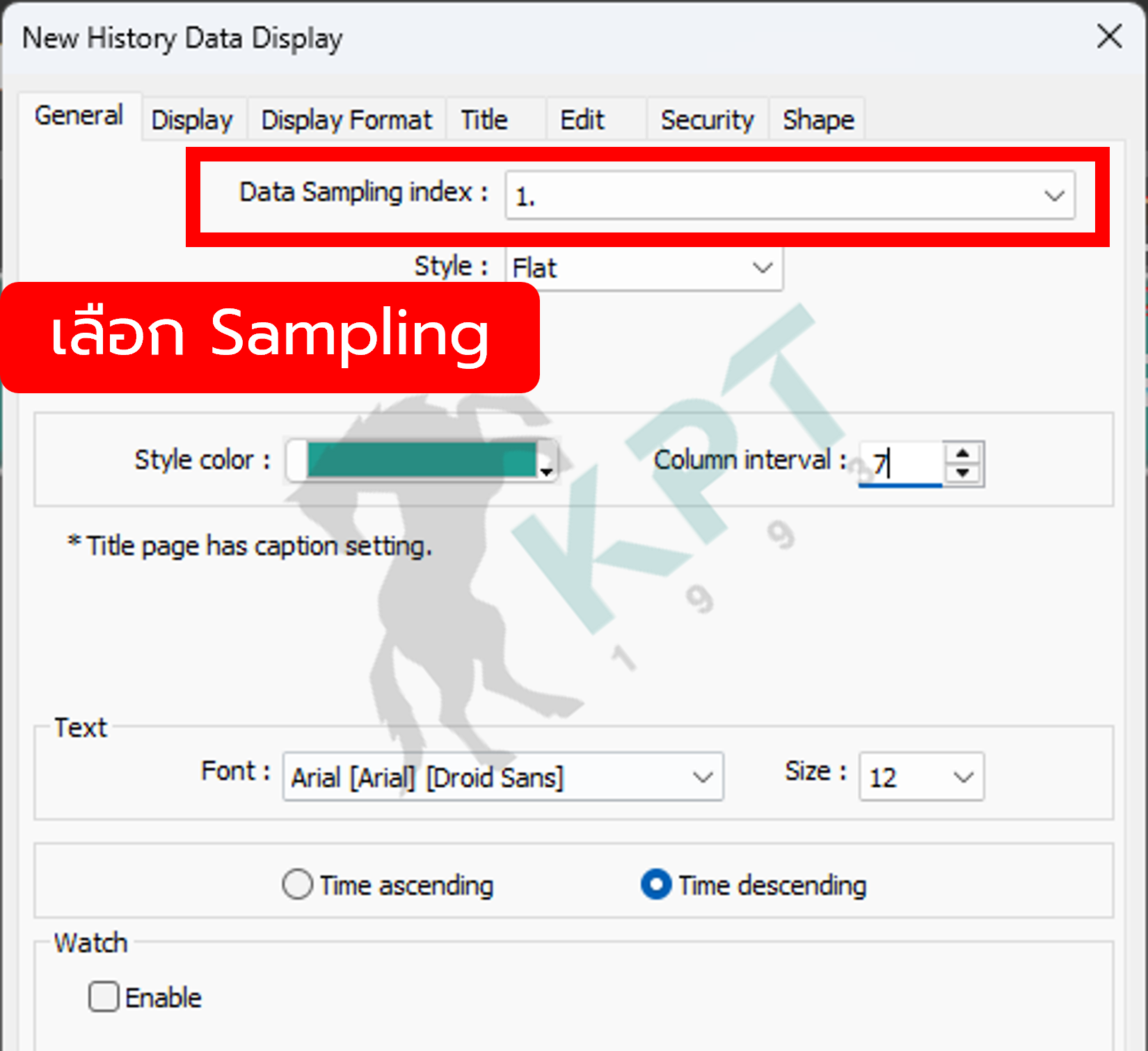

7. เลือก Data Sampling Index -> เลือก Style

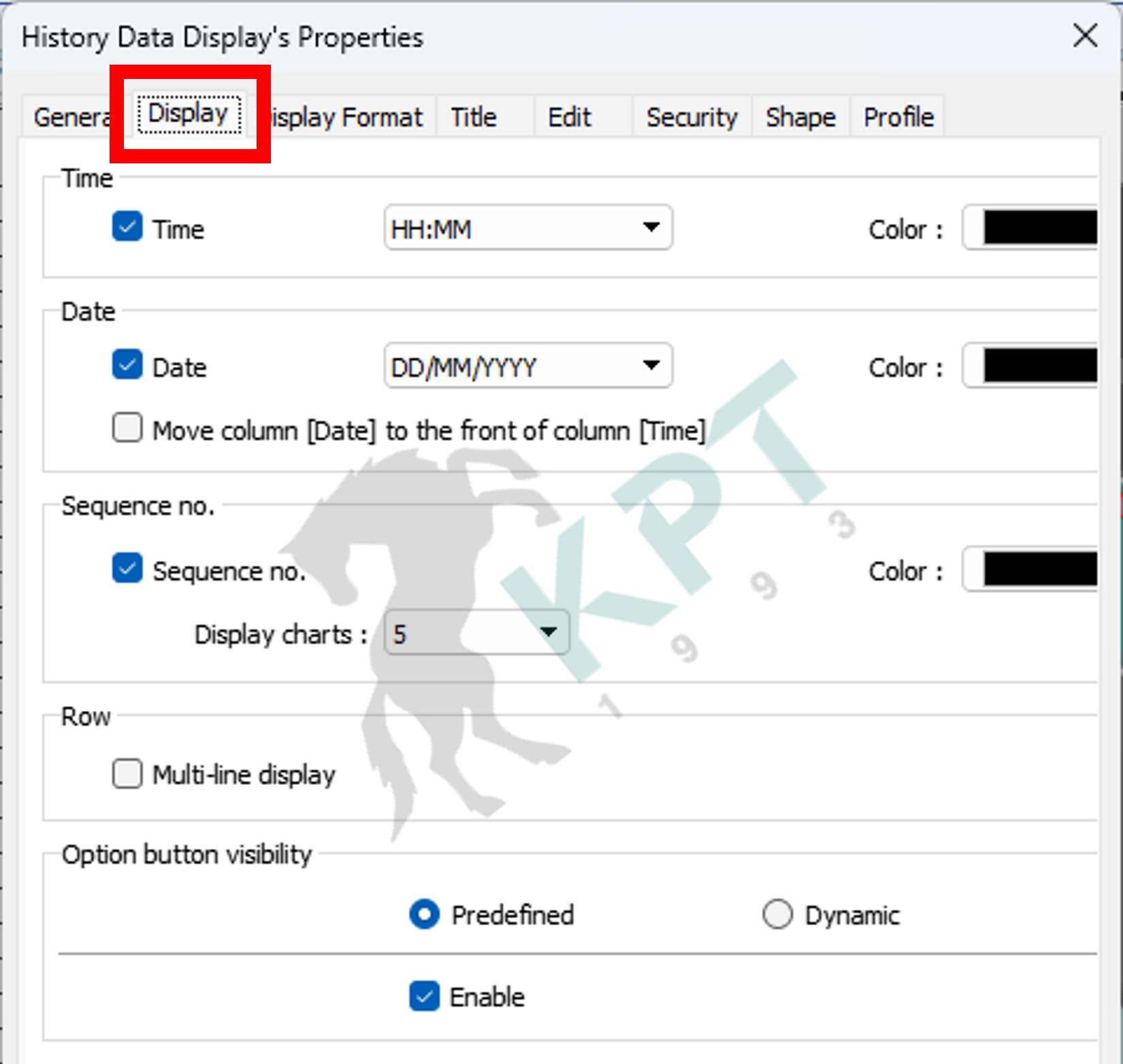

8. แถบ Display -> กำหนดรูปแบบวันที่และเวลา

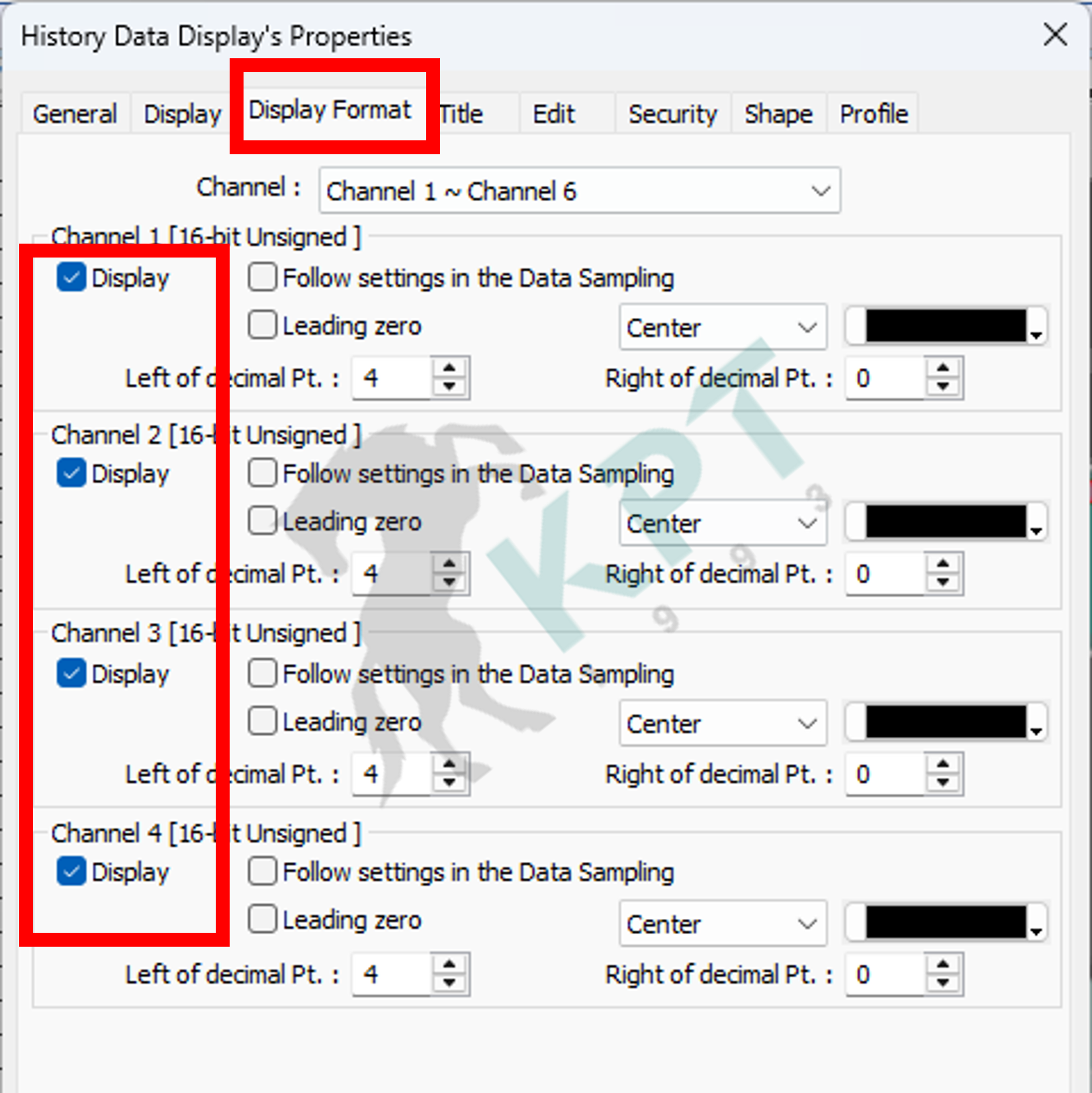

9. แถบ Display Format -> เลือก Channel ที่ต้องการแสดง

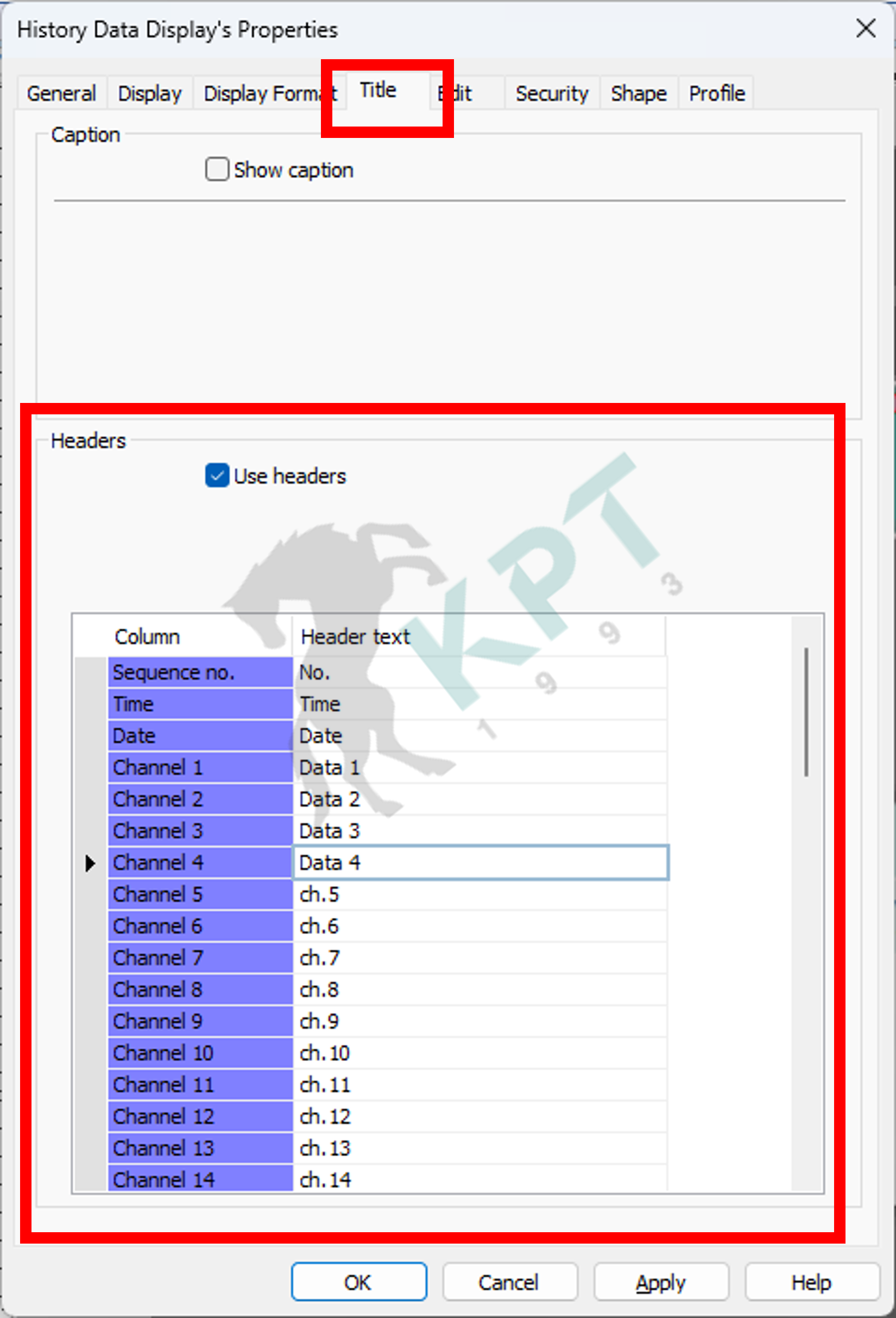

10. แถบ Title -> กำหนดรูปแบบหัวตาราง

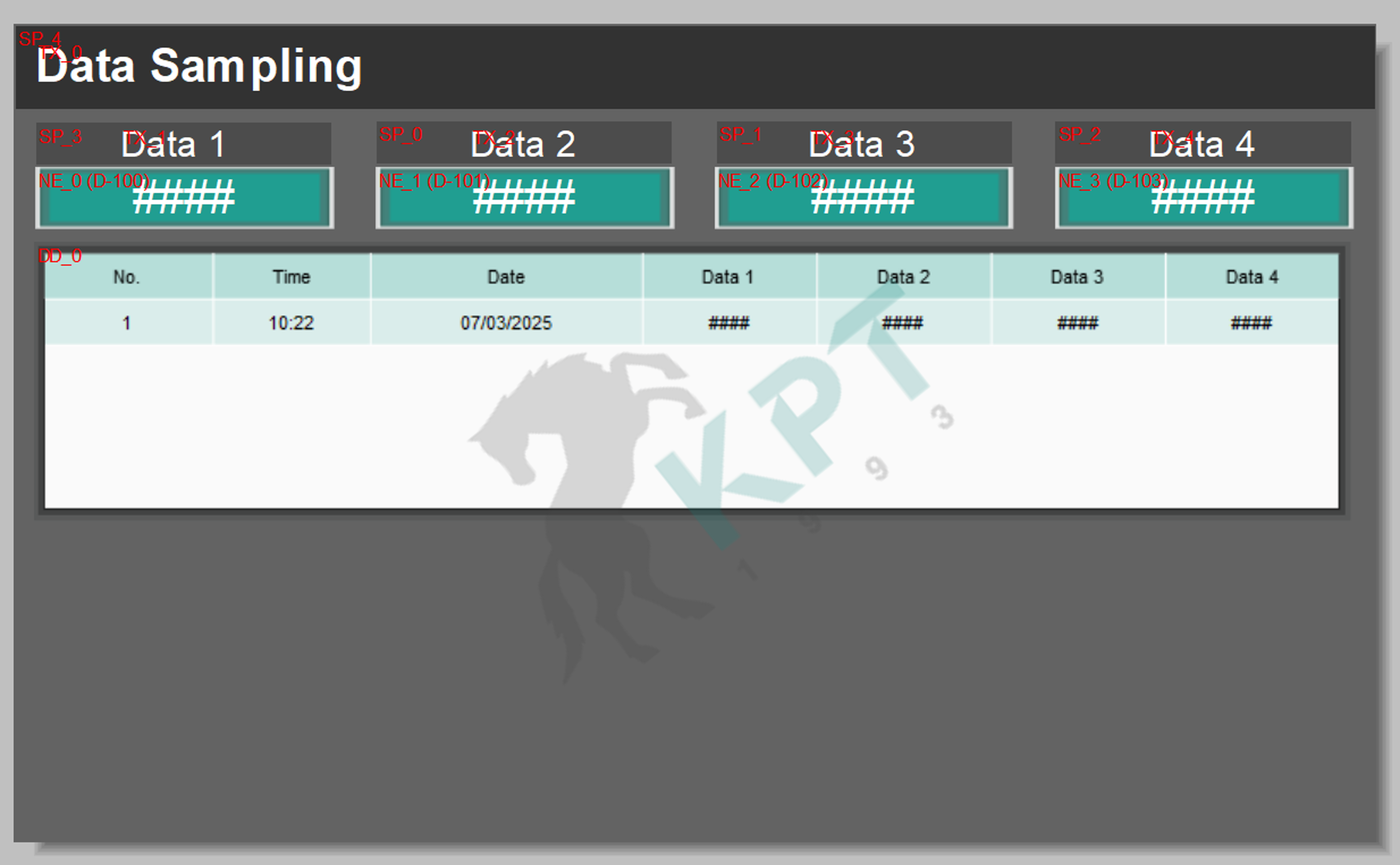

11. คลิก OK -> วางตารางบน Windows Screen

---

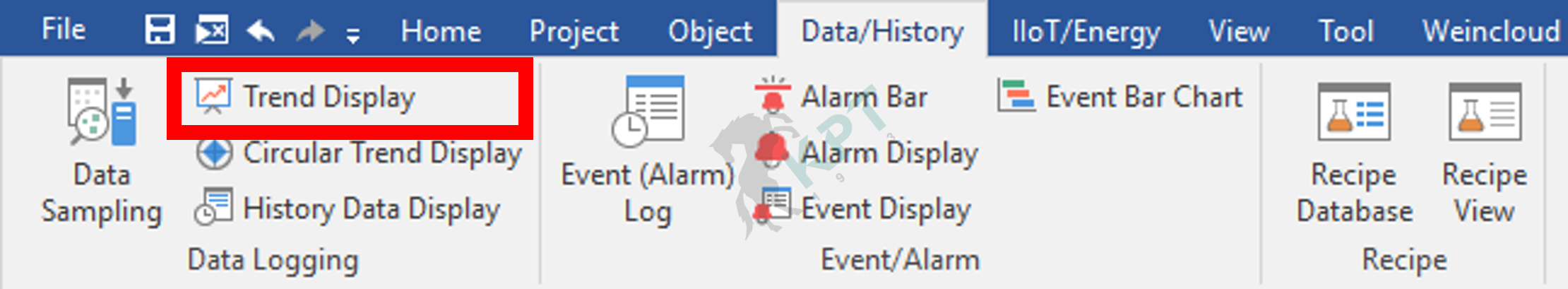

PART 3 : กราฟ Trend History

12. คลิก OK -> วางตารางบน Windows Screen

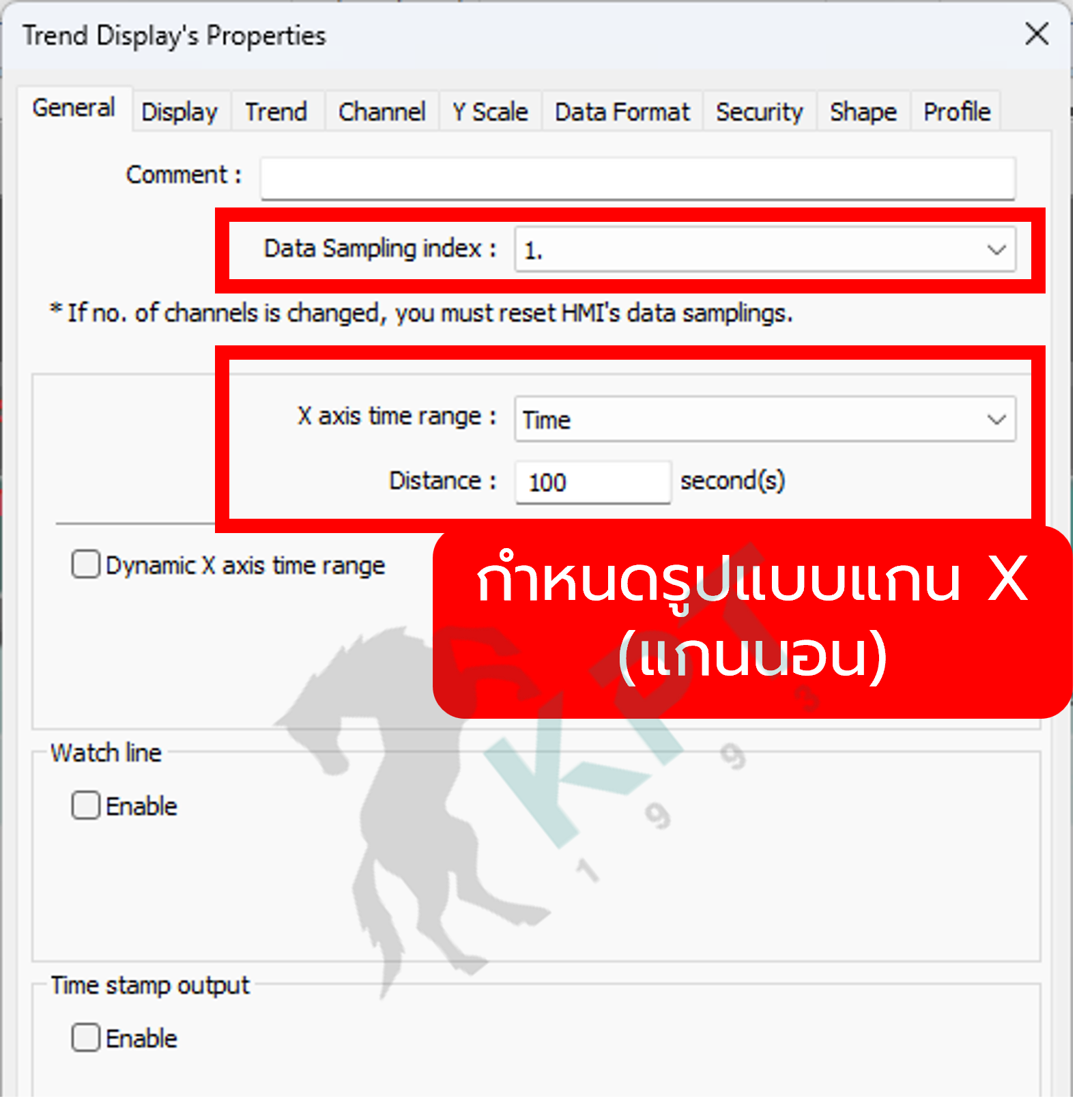

13. เลือก Data Sampling Index -> กำหนดรูปแบบแกน X

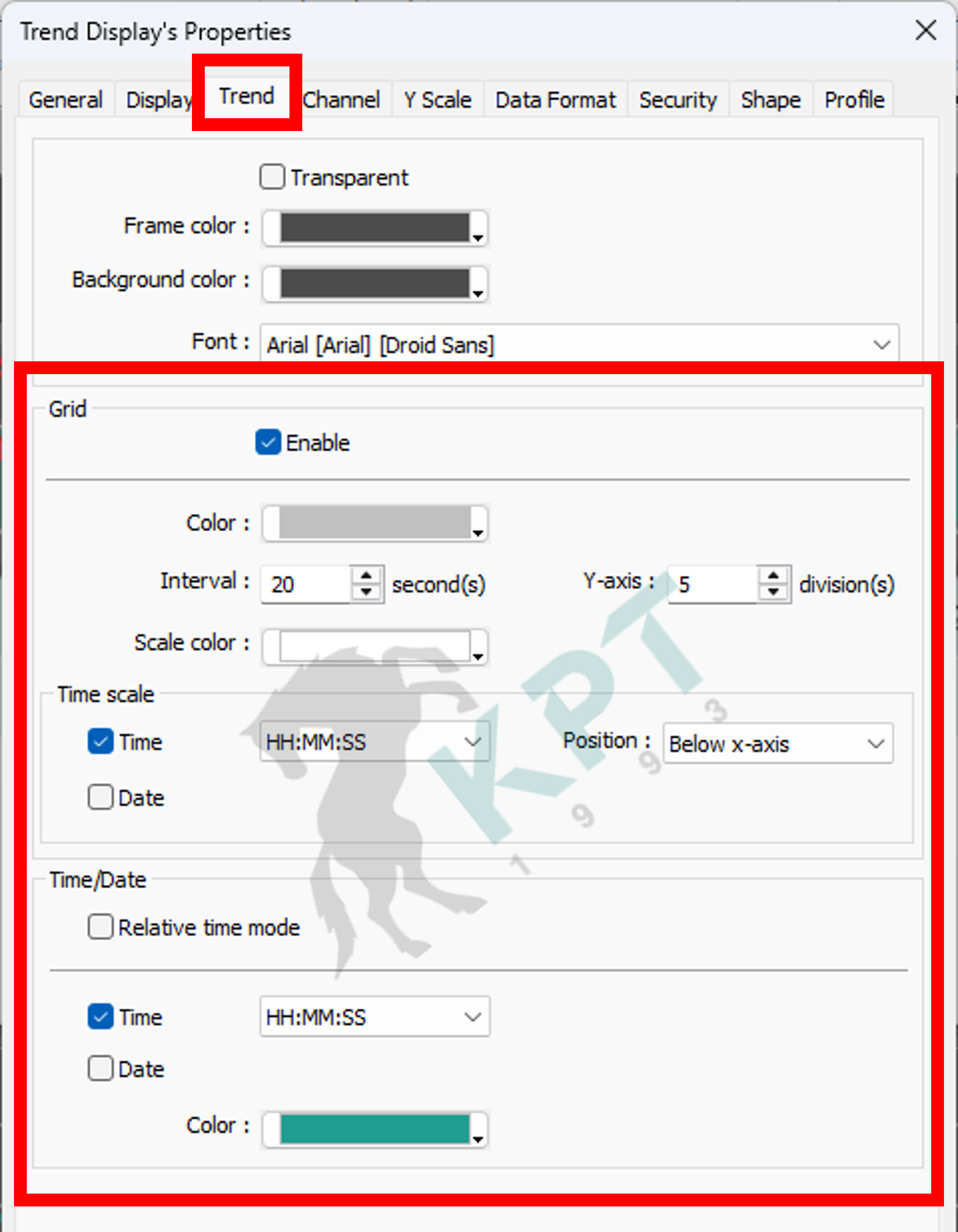

14. แถบ Trend -> ตั้งค่า Grid

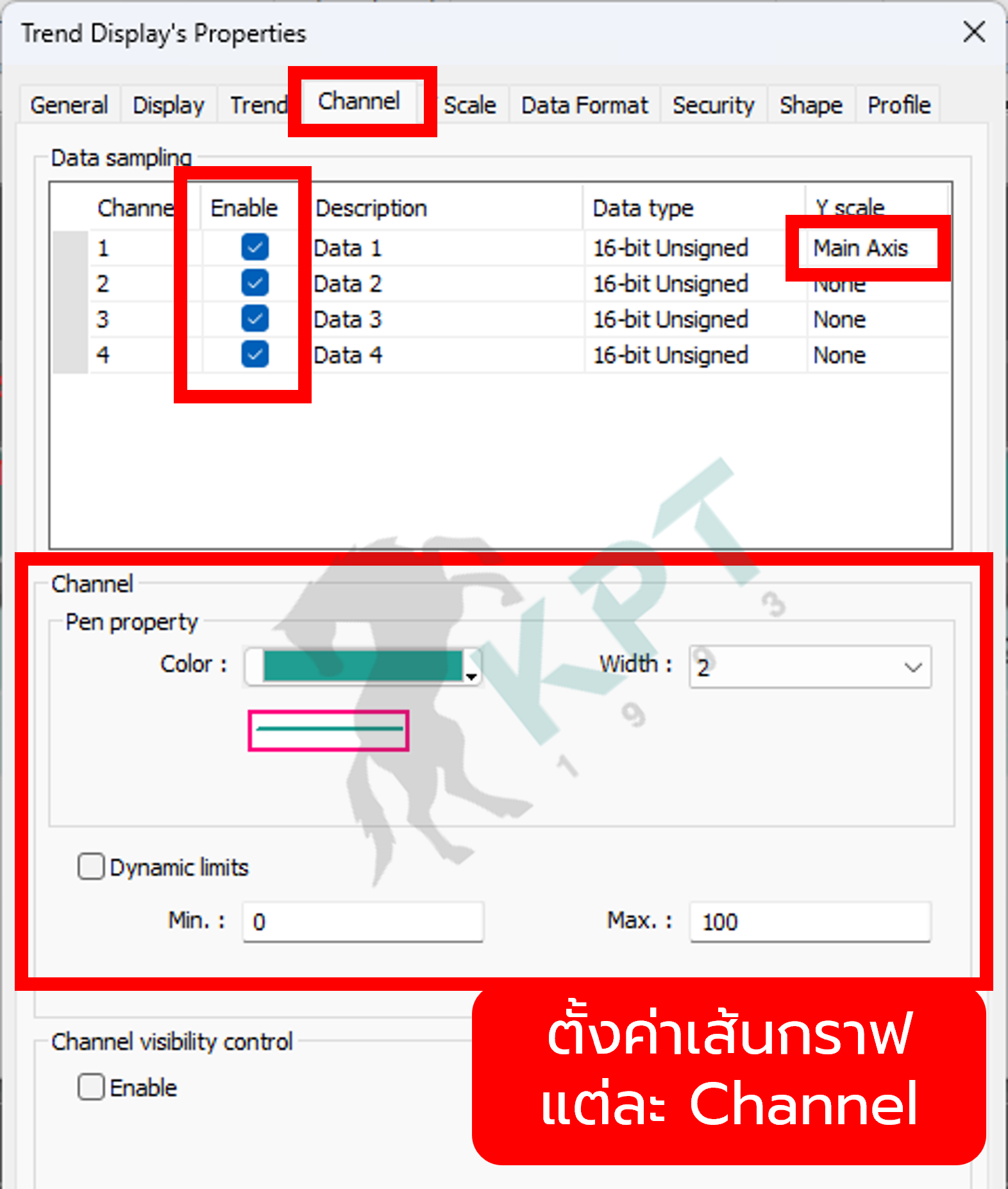

15. แถบ Channel -> เลือก Channel ที่ต้องการแสดง -> ตั้งค่ากราฟแต่ละ Channel -> กำหนด Main Axis

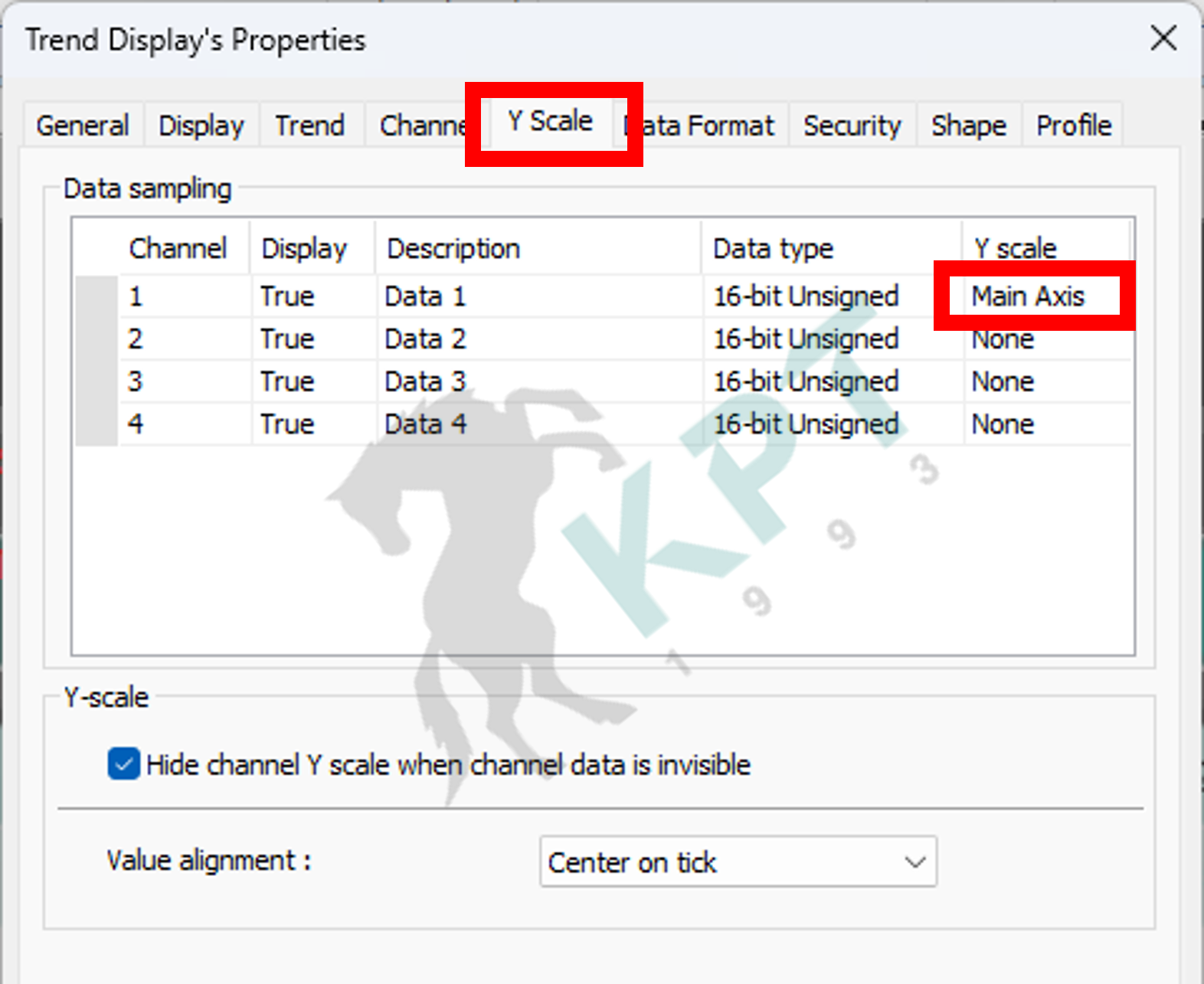

16. แถบ Y Scale -> กำหนด Main Axis

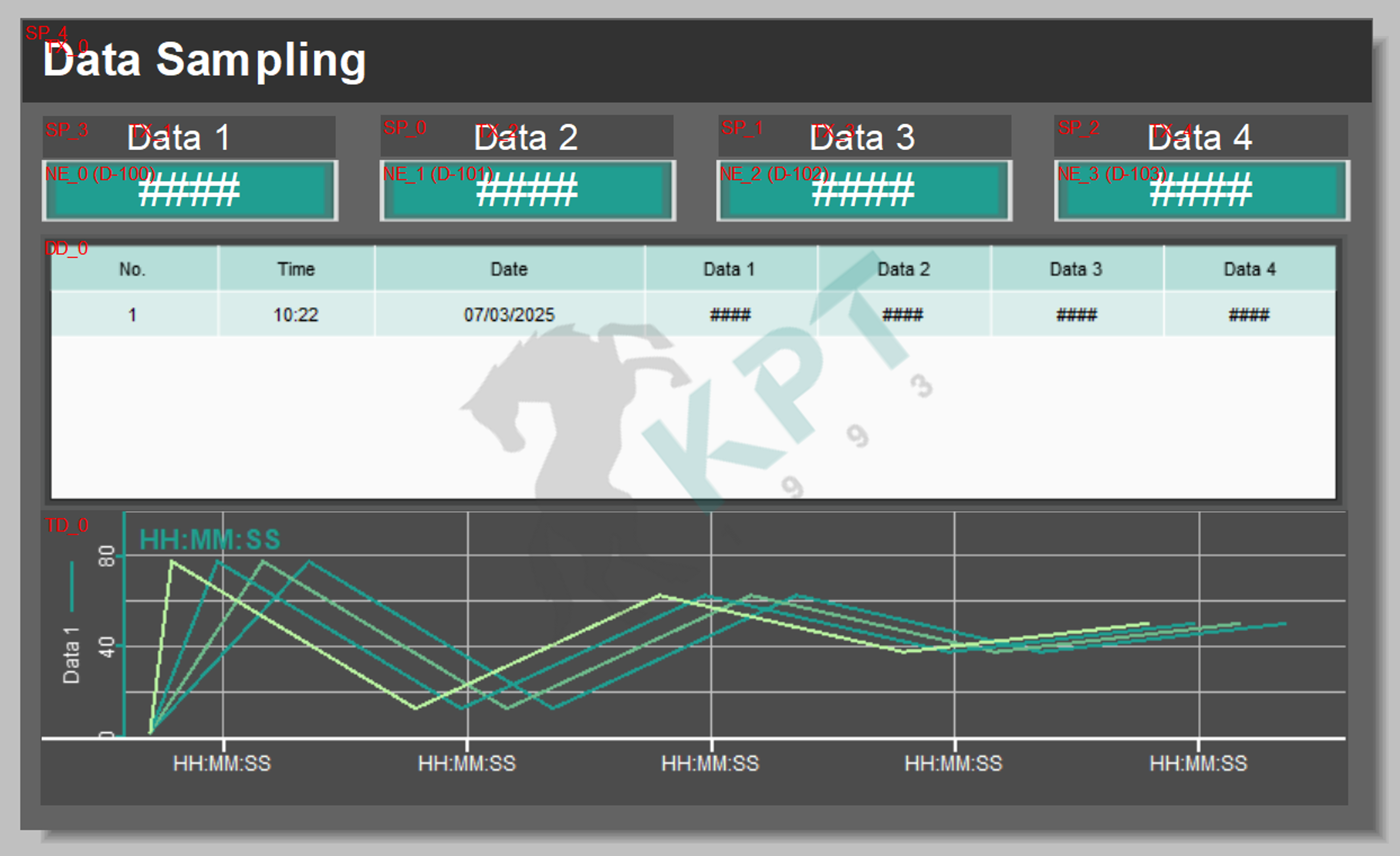

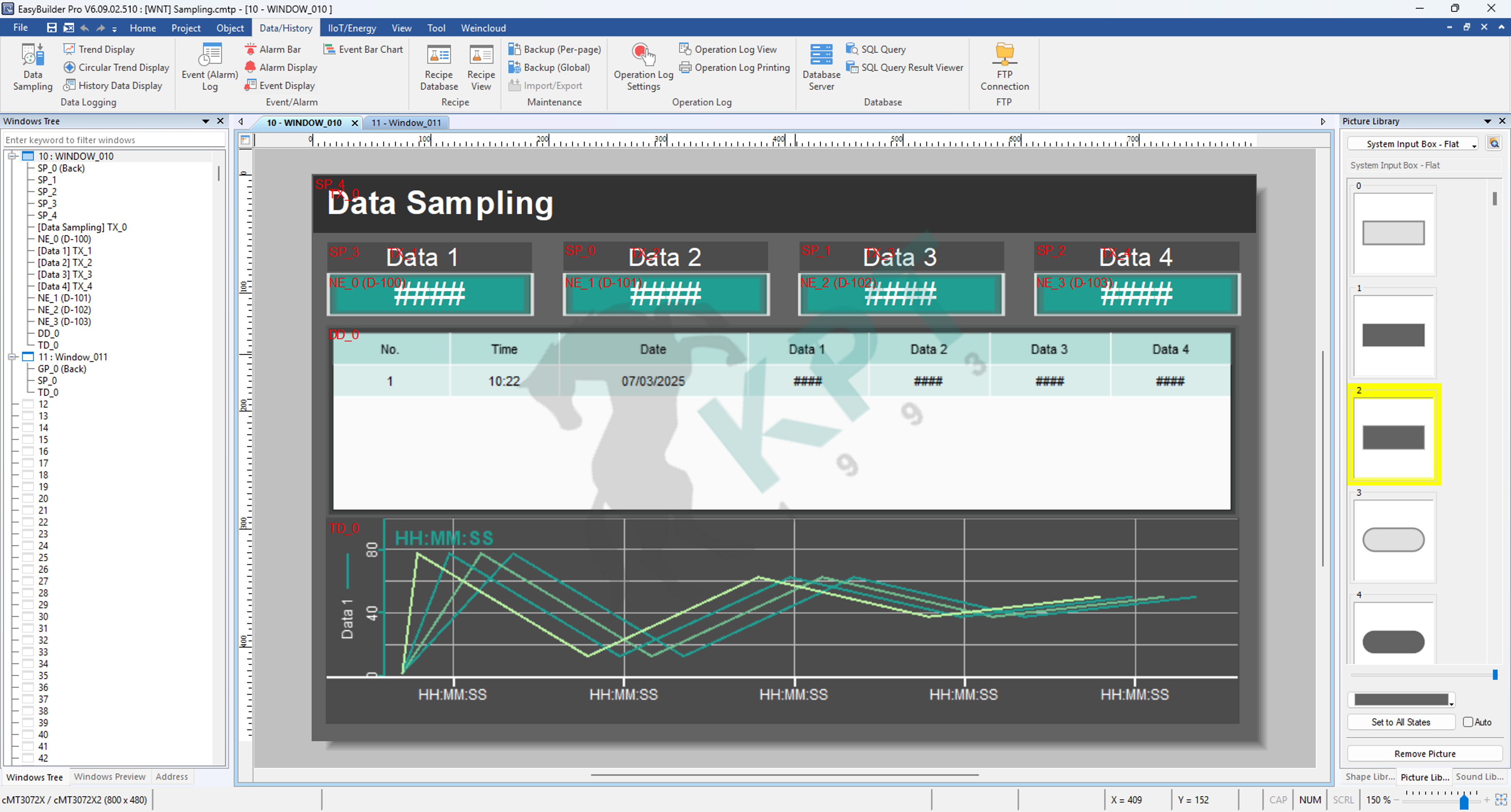

17. คลิก OK -> วางตารางบน Windows Screen

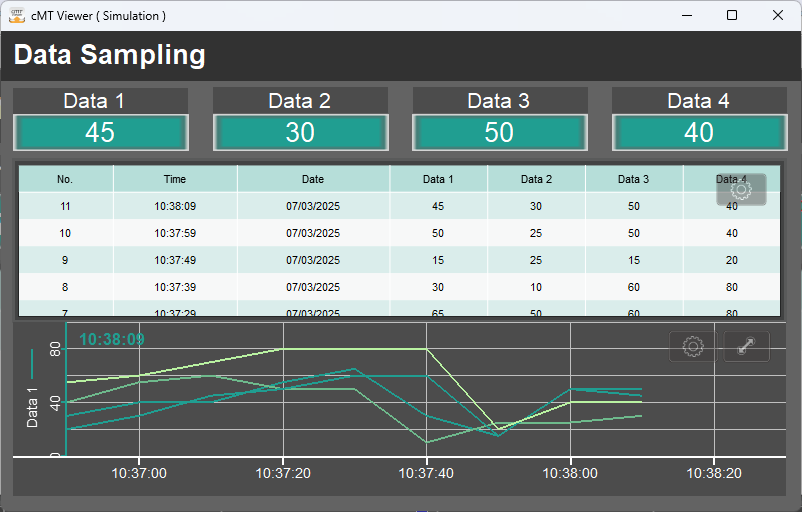

ทดสอบการทำงาน

---

PART 4 : การ Save History Data Sampling

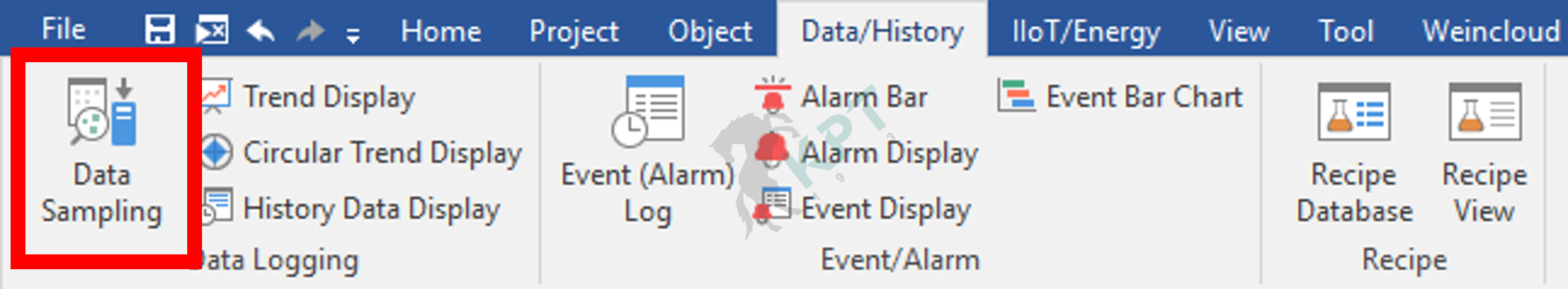

18. แถบ Data/History -> เปิด Data Sampling จาก Part 1

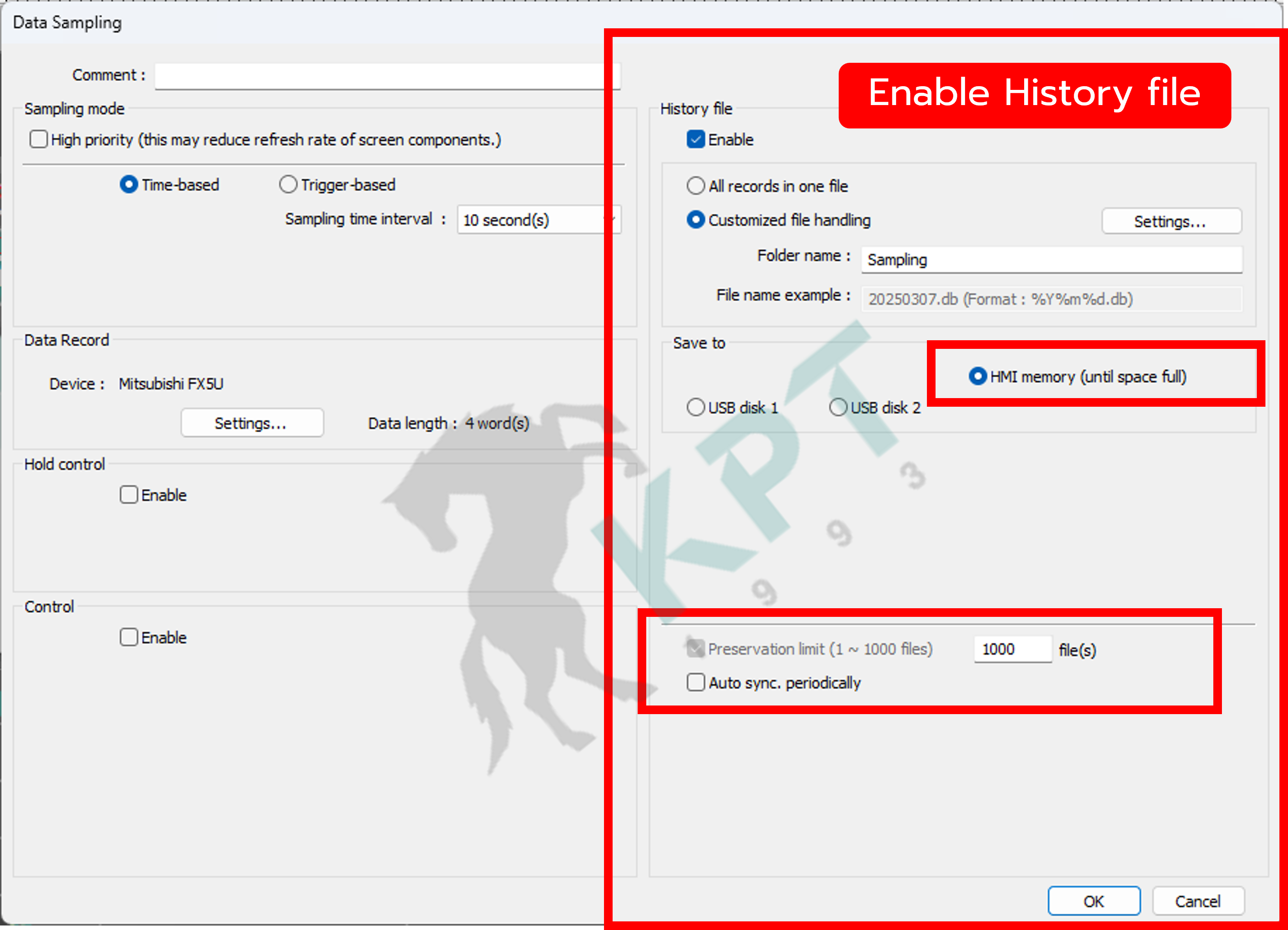

19. Enable History file -> เลือกรูปแบบและที่จัดเก็บไฟล์

20. History file ถูกบันทึกในรูปแบบไฟล์ .db (นำไปใช้งานกับโปรแกรมฐานข้อมูล Database)

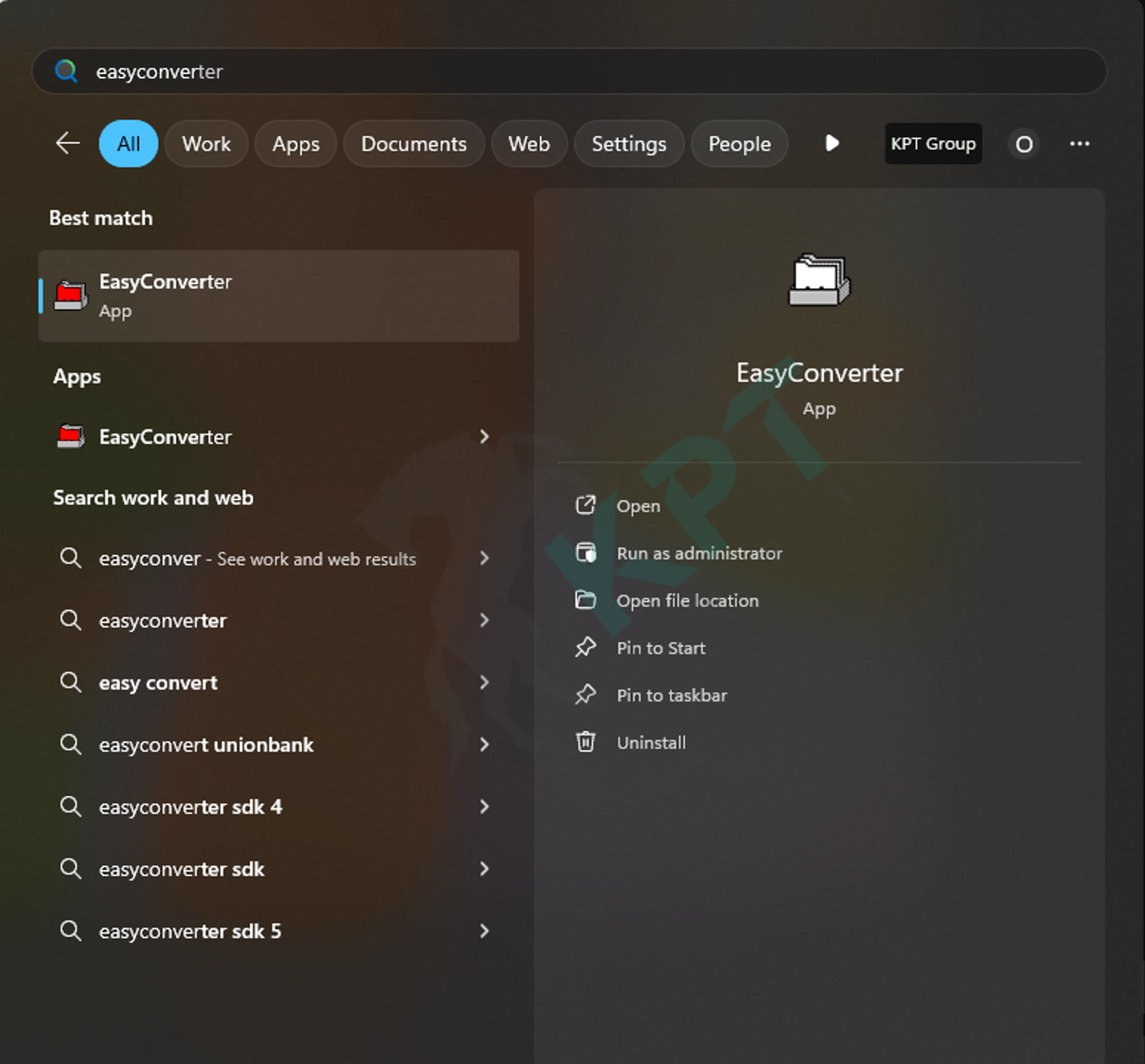

21. สามารถแปลงเป็นไฟล์ MS Excel ได้ด้วย EasyConverter (ติดตั้งมาพร้อมกับ EasyBuilder Pro)

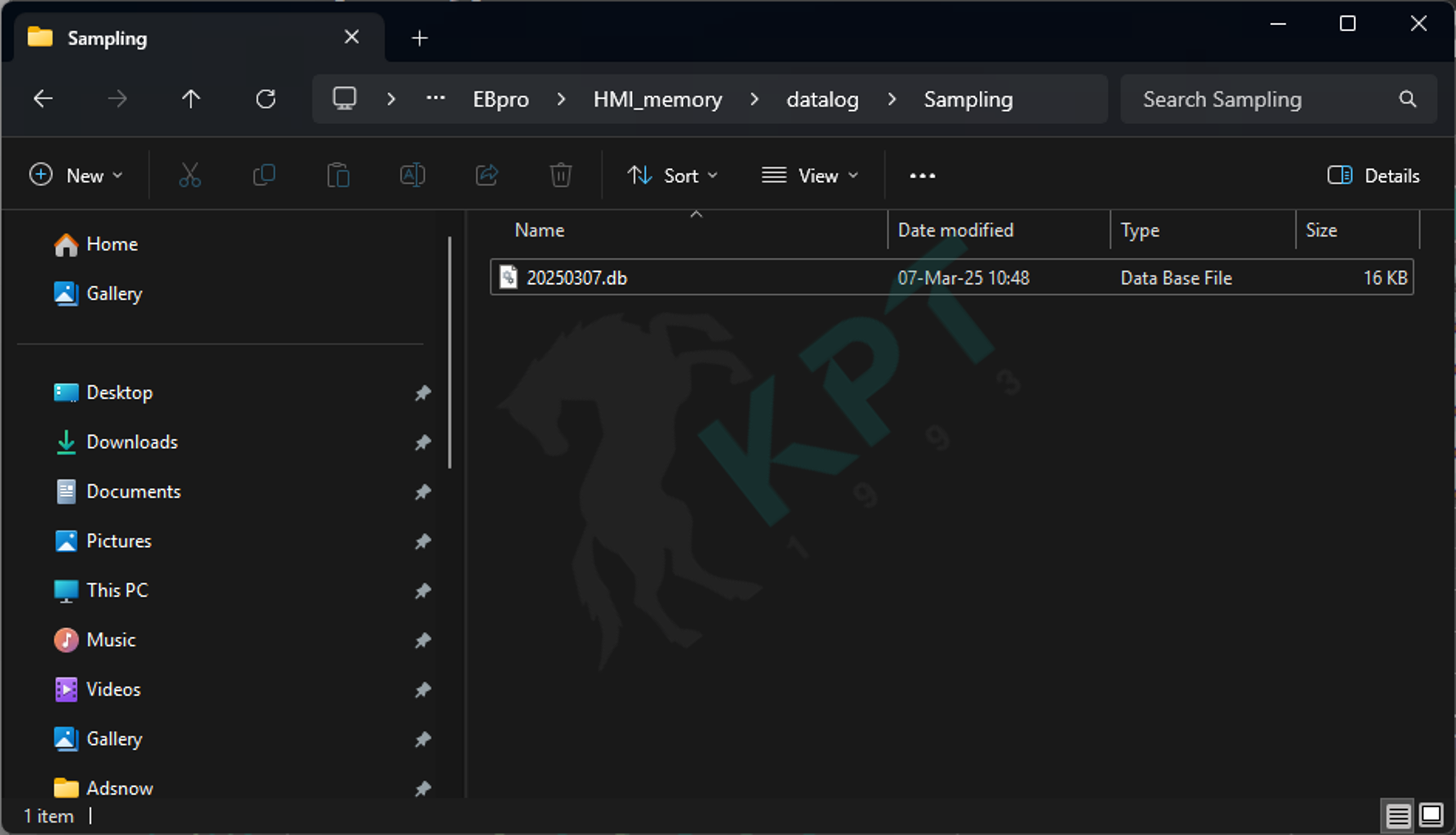

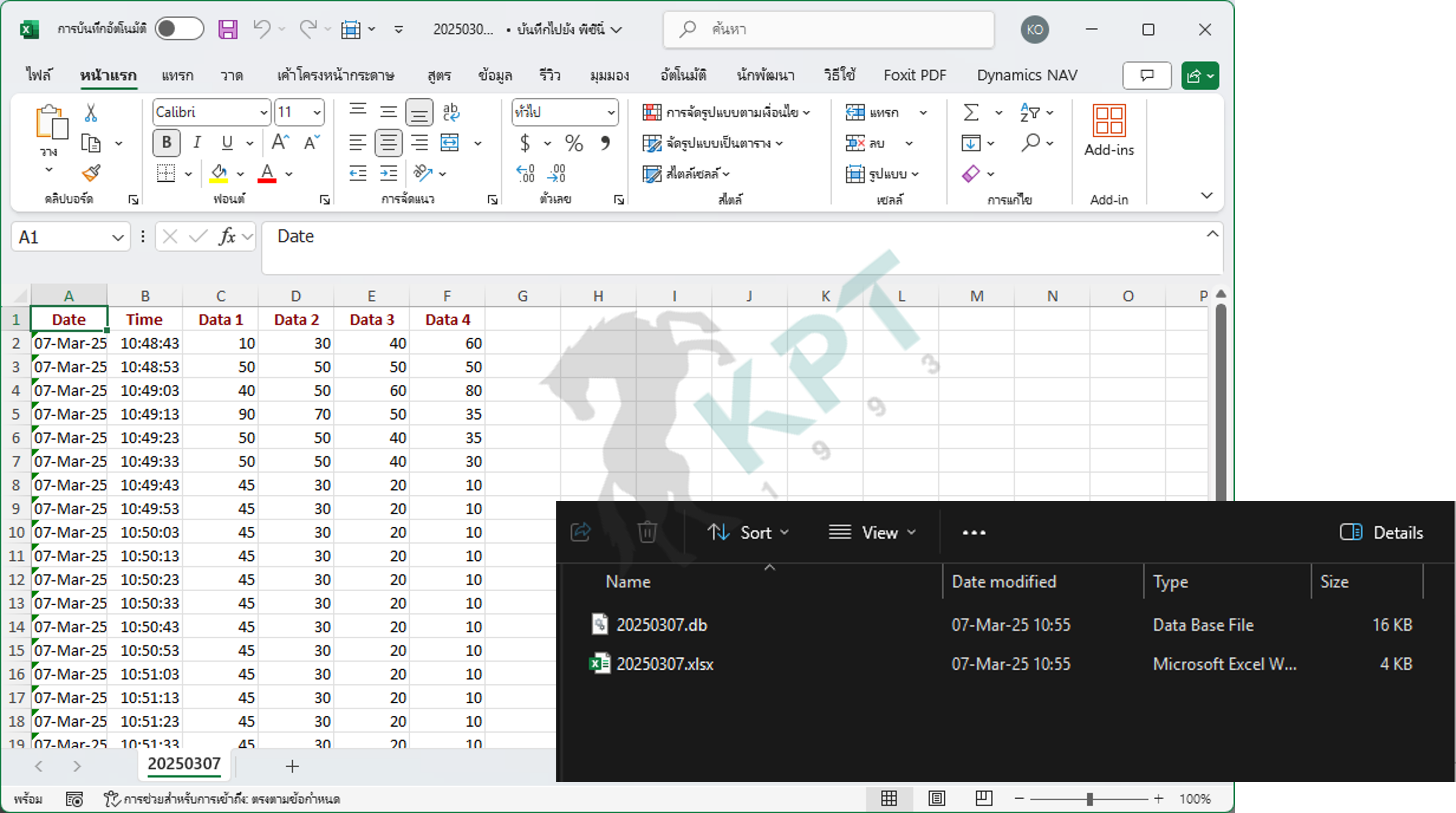

– ตัวอย่างไฟล์ .xlsx ที่แปลงจากไฟล์ .db (ในโหมด Simulation สามารถดูไฟล์ที่บันทึกได้ที่ C:\EBpro\HMI_memory\datalog)

---

Download โปรเจคตัวอย่าง Data Sampling

https://drive.google.com/drive/folders/1mV4aqLvOseZB10XZmksfVxZma6kuo8yG?usp=sharing

---

K.Satcha
