Weintek | Plot กราฟเปรียบเทียบข้อมูล XY Graph

” Weintek HMI รองรับการสร้างกราฟ XY Graph เพื่อเปรียบเทียบข้อมูลแบบเรียลไทม์และวิเคราะห์แนวโน้มได้อย่างแม่นยำ บทความนี้จะแนะนำวิธีการใช้งานและการตั้งค่าเพื่อให้ได้กราฟที่ตรงตามความต้องการ “

---

การตั้งค่า XY Graph

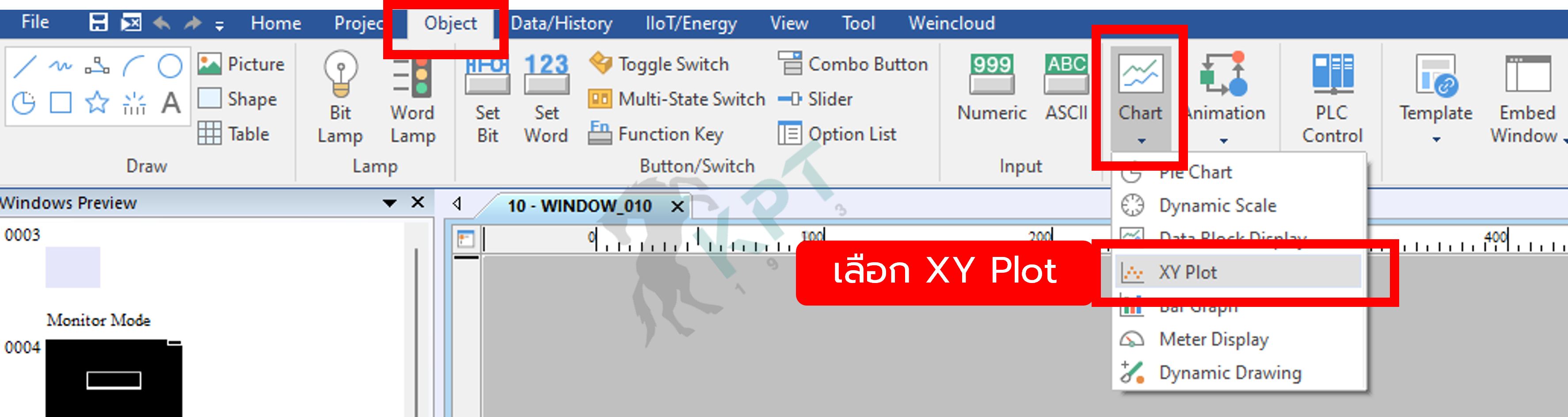

1. แถบ Object -> เมนู Chart -> เลือก XY Plot

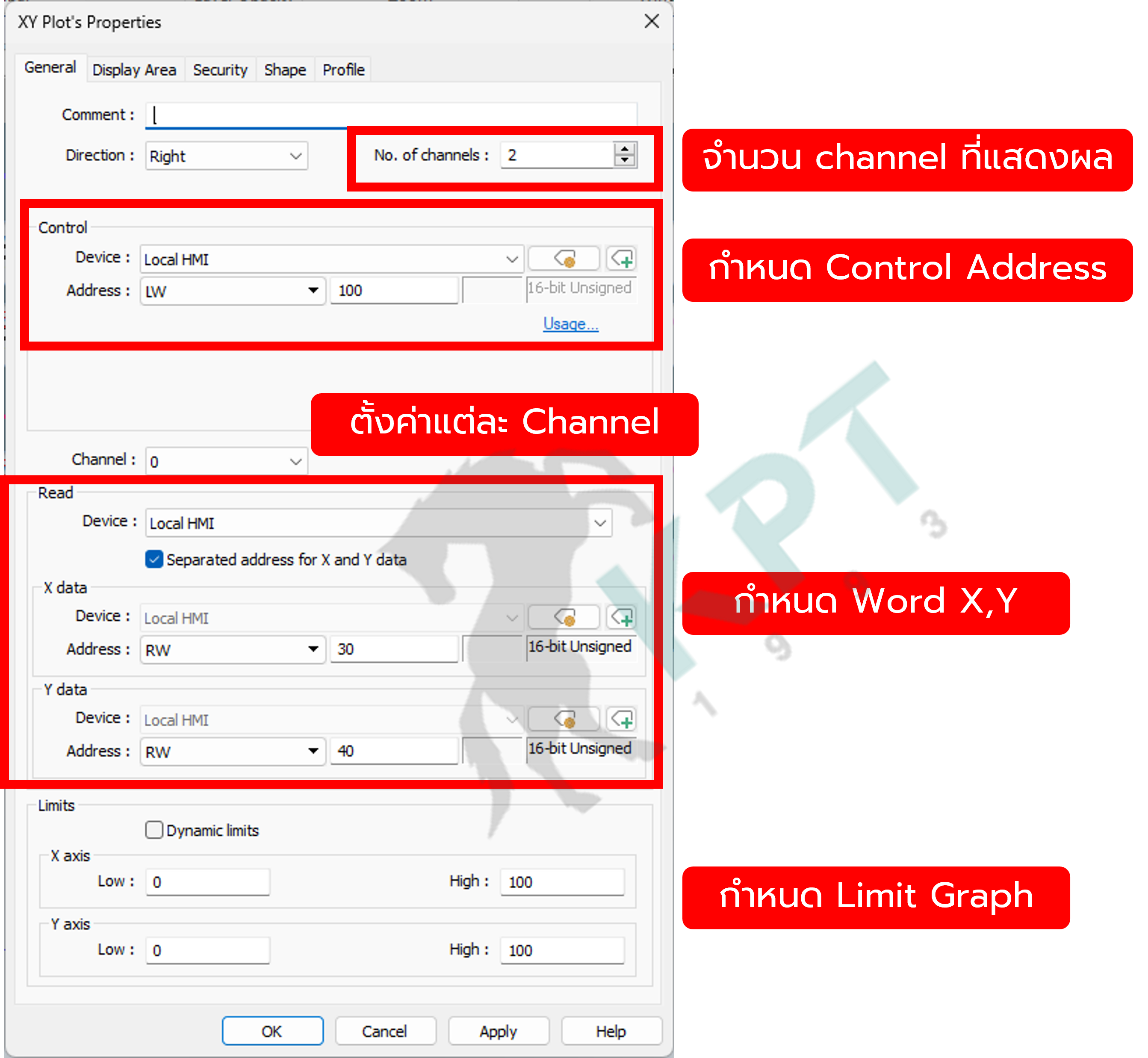

2. กำหนด Control Address -> ตั้งค่า Channel ที่ต้องการแสดงผล

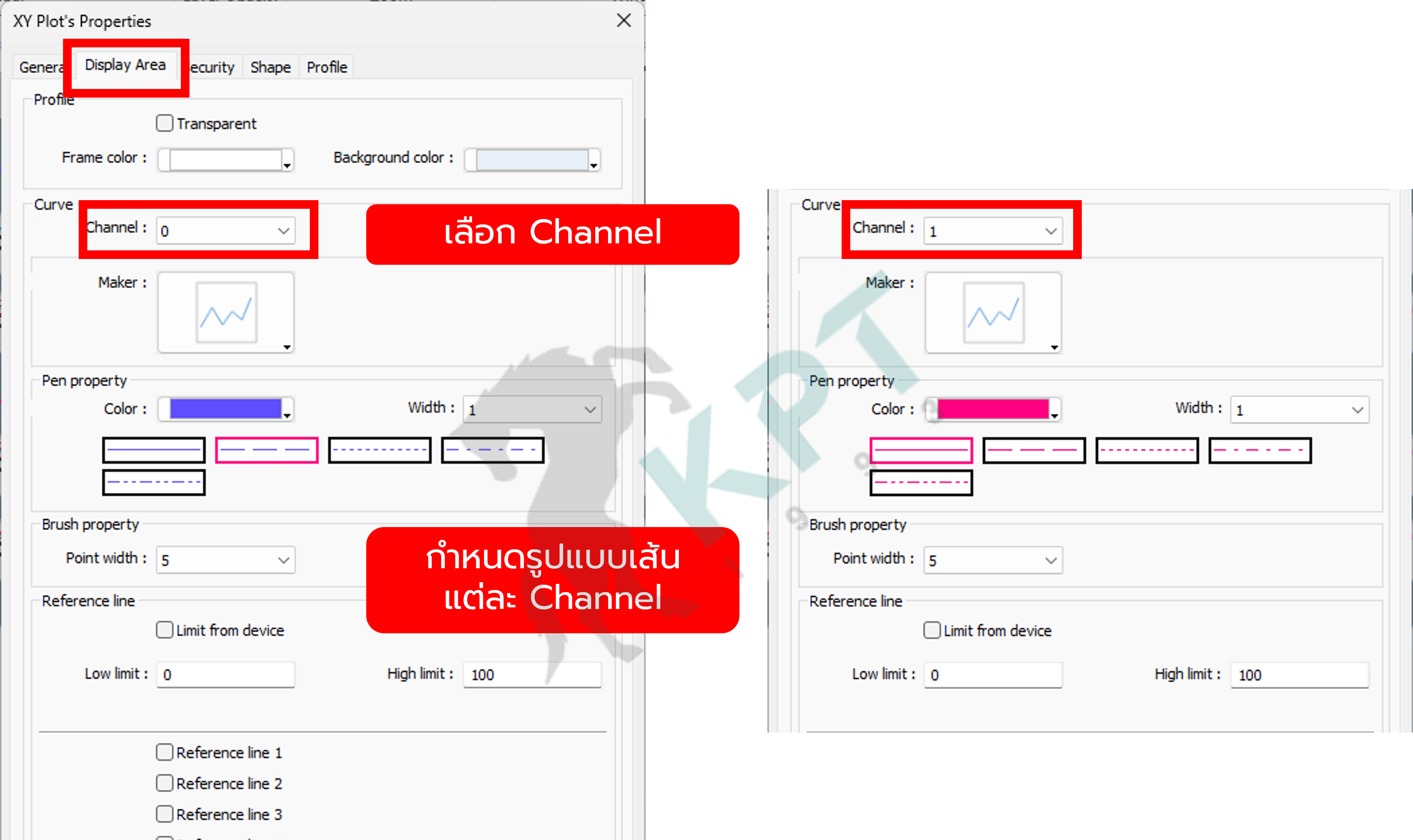

3. แถบ Display Area -> กำหนดรูปแบบเส้นและสีแต่ละ Channel

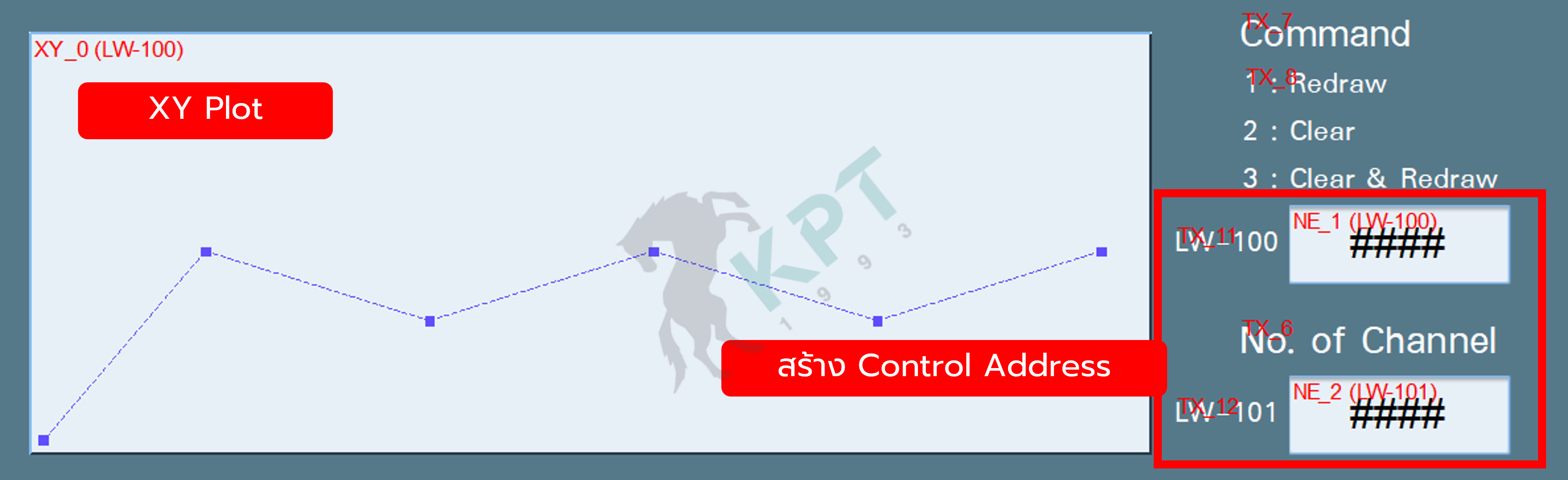

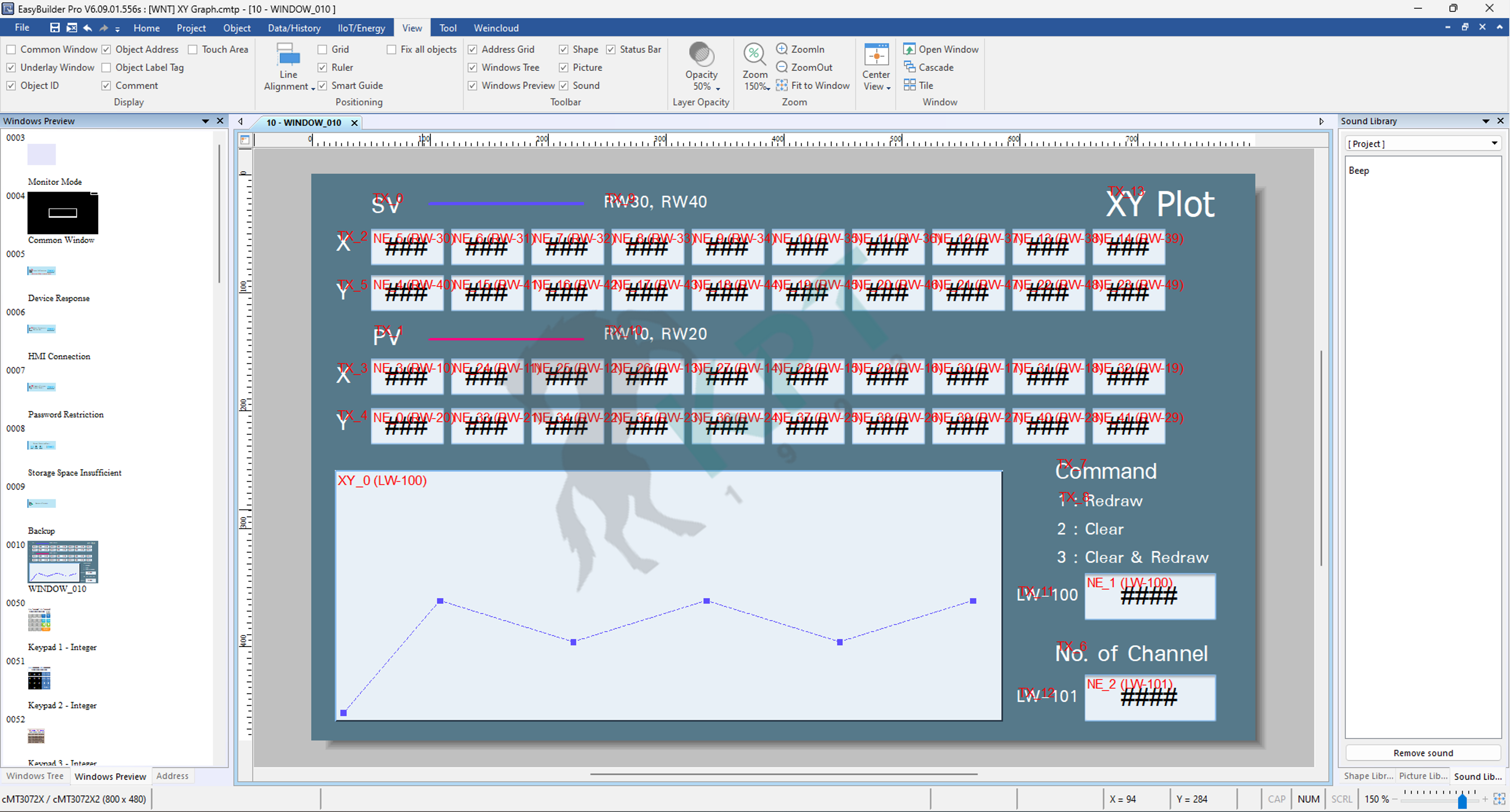

4. สร้าง Numeric Display -> เลือก Control Address จากข้อที่ 2

---

ทดสอบ XY Graph

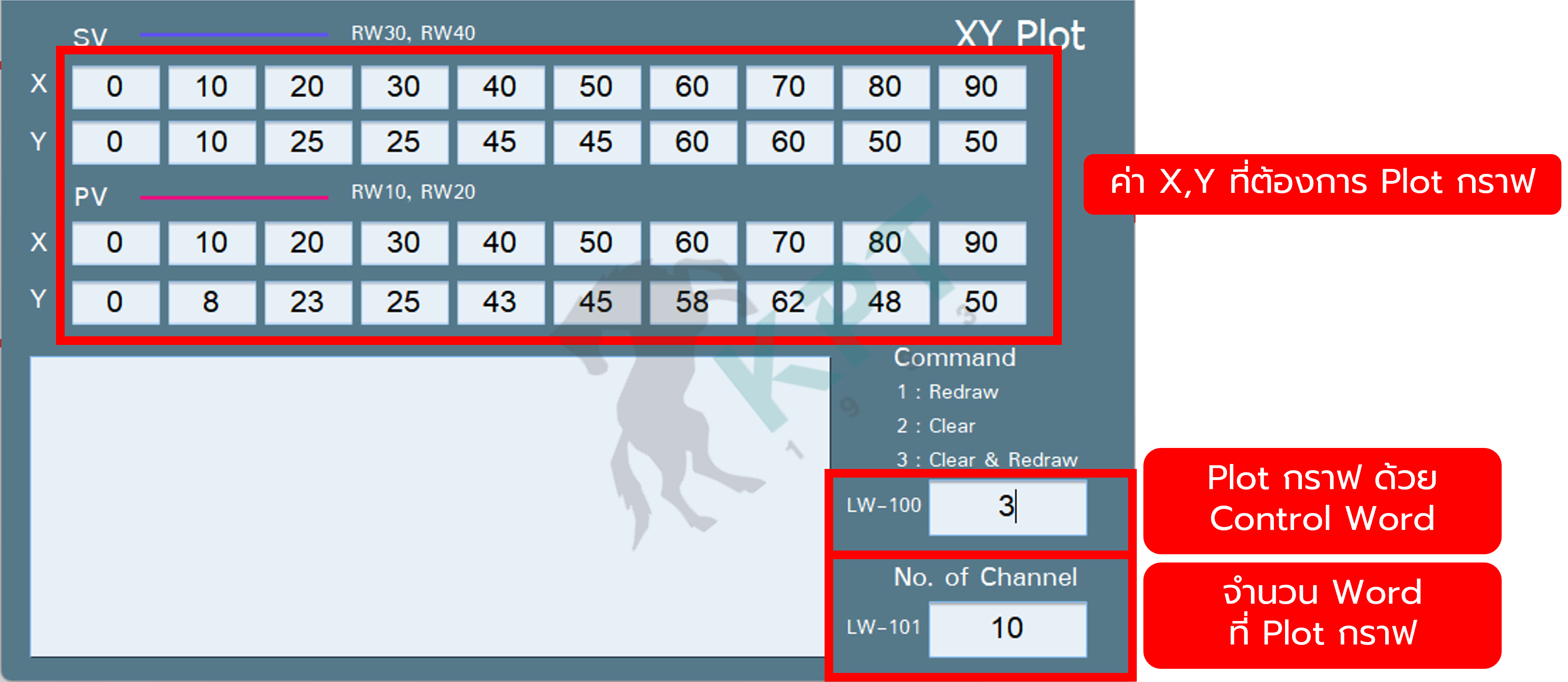

5. ทดสอบใส่ค่า X,Y -> กำหนดจำนวนจุดที่ Plot ใน Control Address +1 -> เขียนค่า 3 ลงใน Control Word เป็นคำสั่งวาดกราฟ

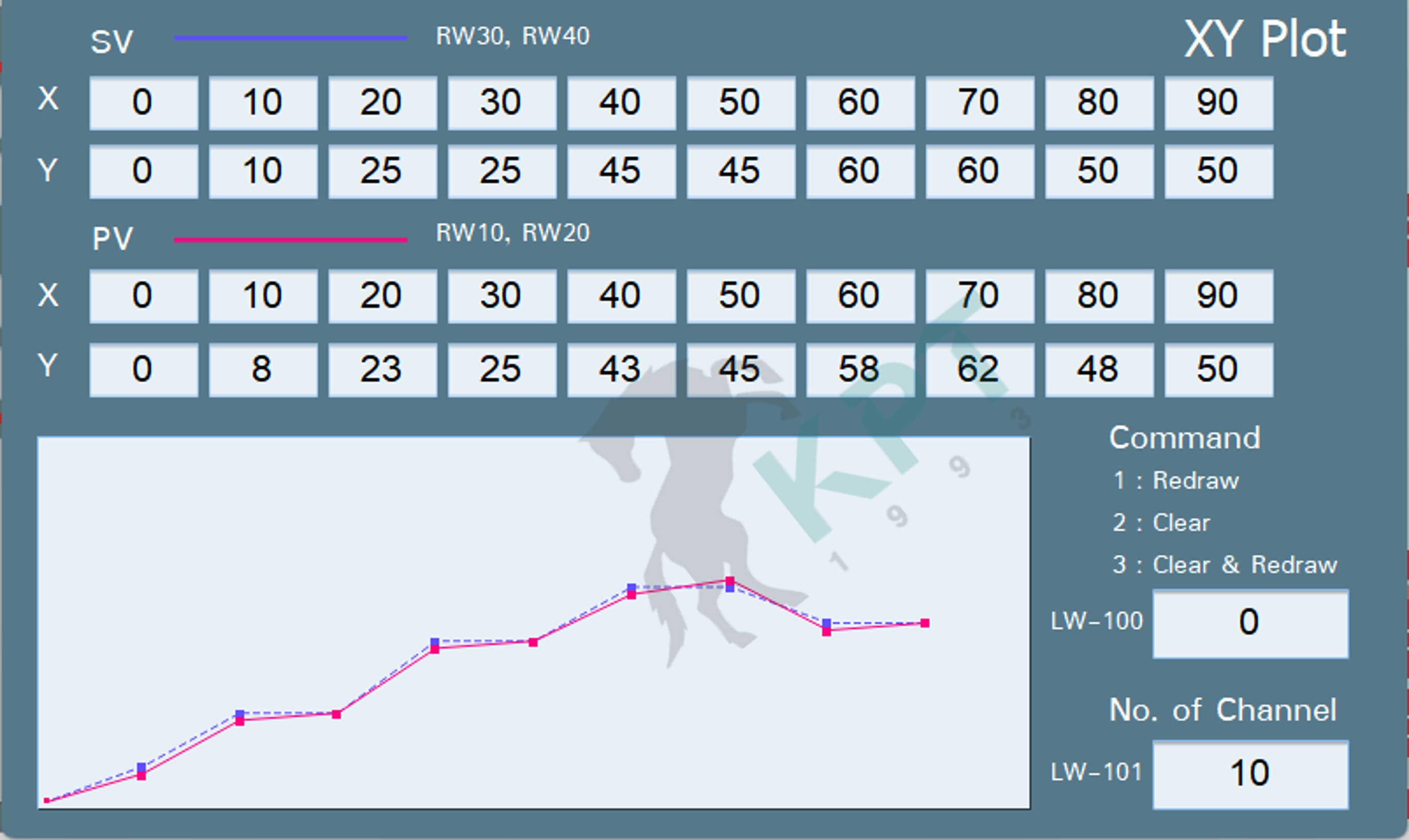

6. ตัวอย่างกราฟแสดงผล XY Plot จำนวน 2 Channel 10 จุด

---

Download โปรเจคตัวอย่าง Screen Hardcopy

https://drive.google.com/drive/folders/1mV4aqLvOseZB10XZmksfVxZma6kuo8yG?usp=sharing

---

K.Satcha
