Weintek | ตั้งจอ HMI เป็น Gateway Modbus Server

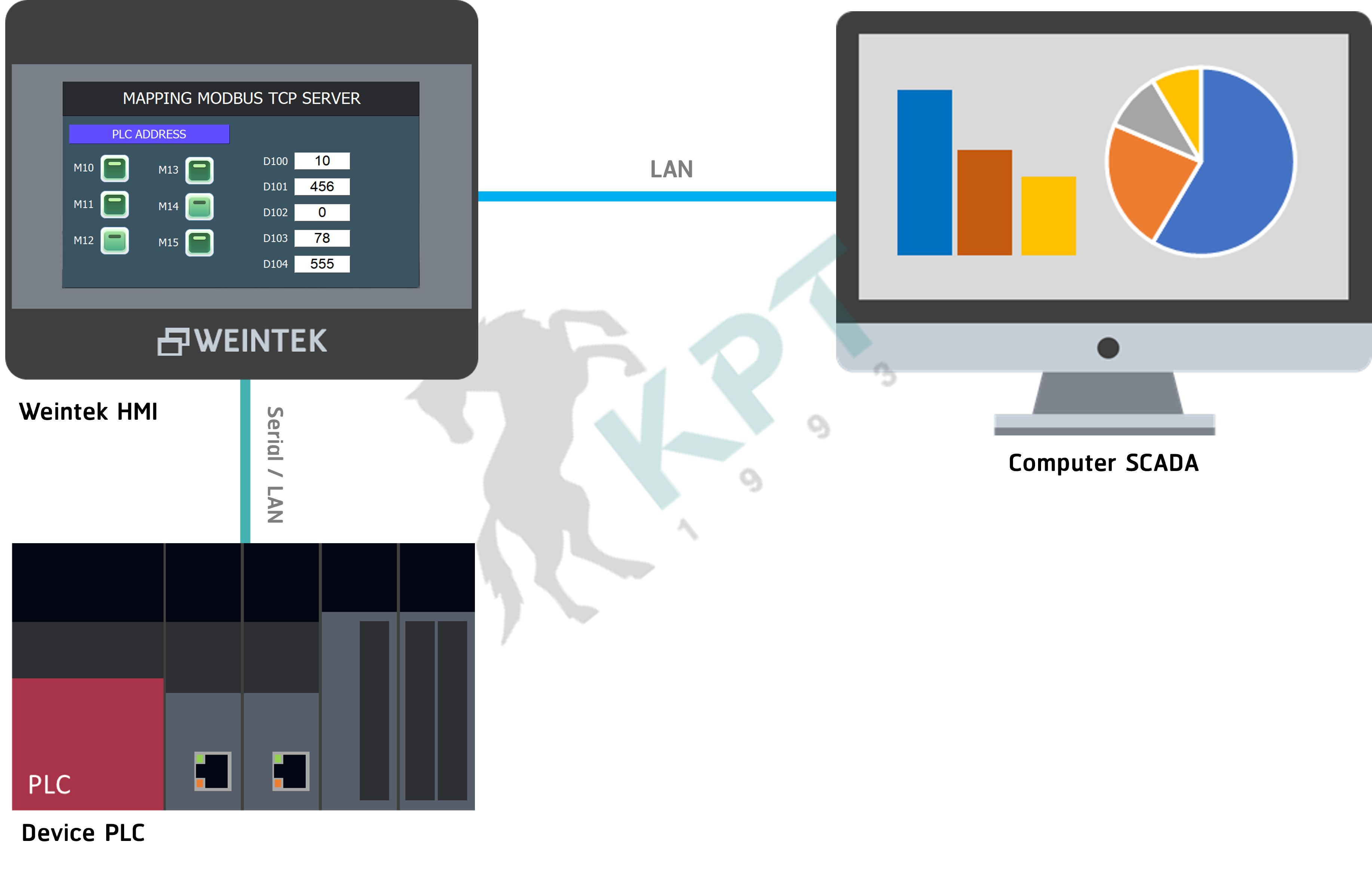

” Weintek HMI สามารถตั้งค่าเป็น Gateway โดย Mapping ค่า Address ของ PLC ที่เชื่อมต่อกับหน้าจอเป็น Modbus Server เพื่อเชื่อมต่อกับระบบ SCADA หรือ ERP อื่นๆได้ “

---

---

การตั้งค่า Screen Hardcopy

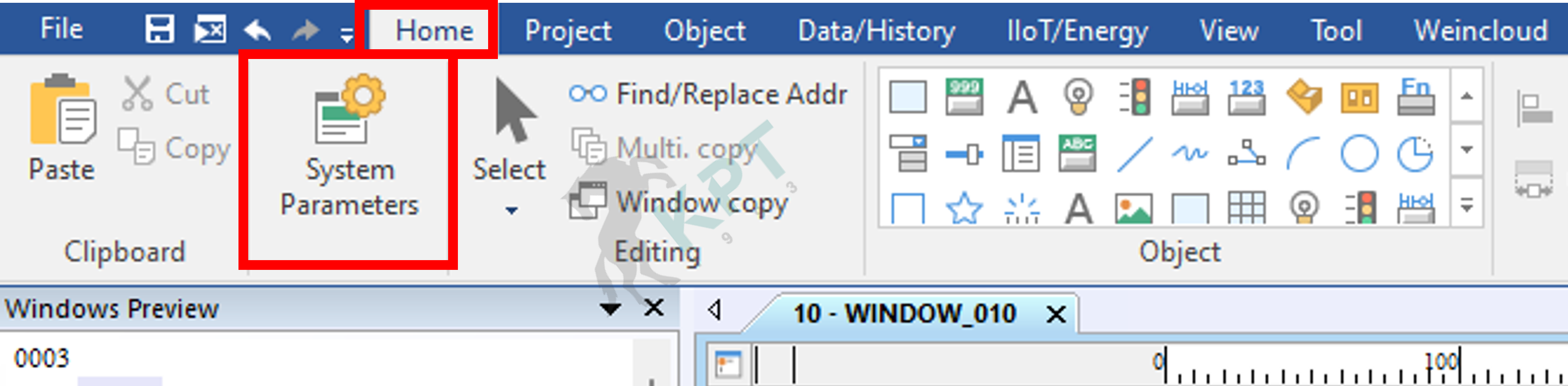

1. แถบ Home -> System Parameters

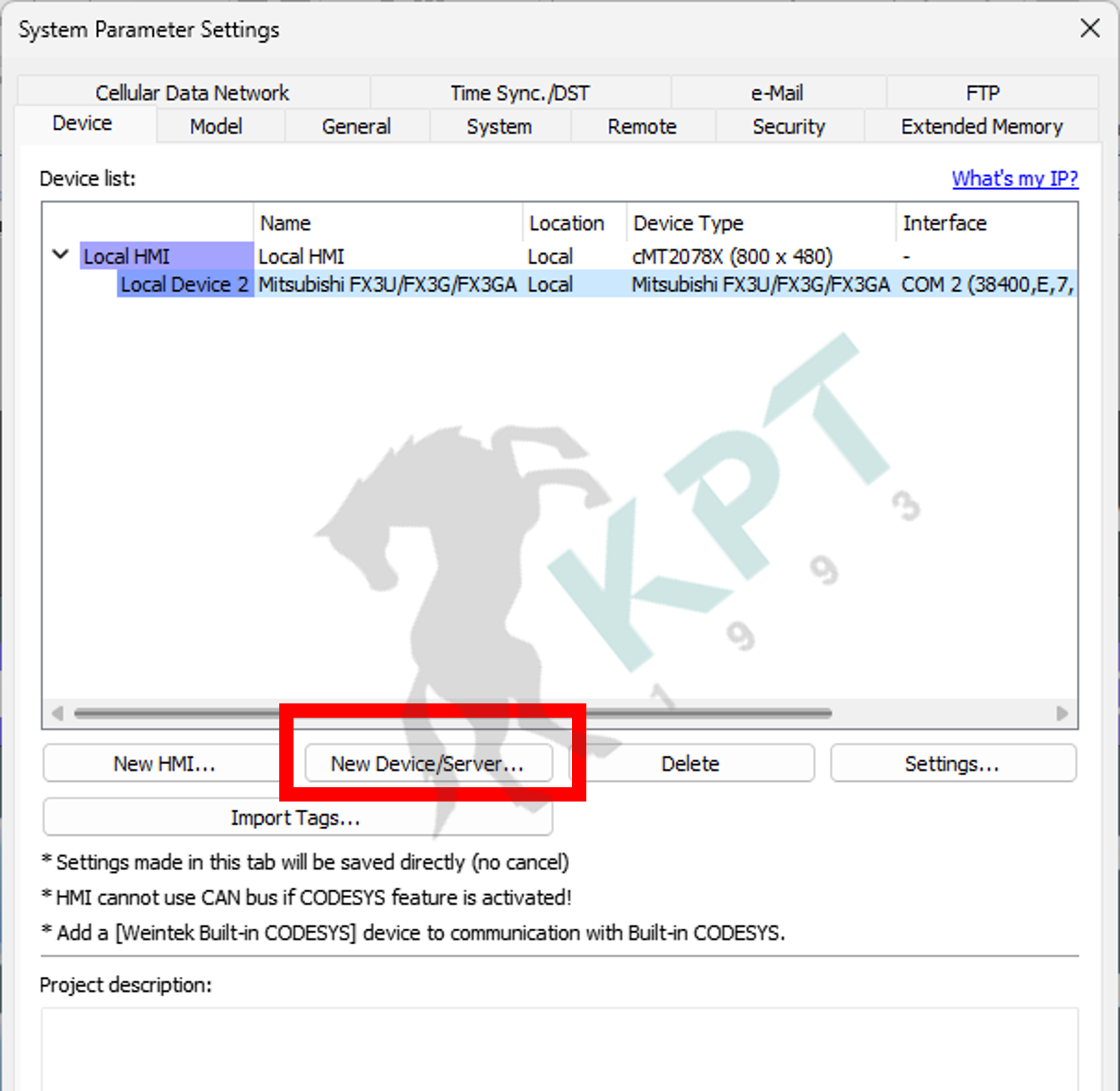

2. เพิ่ม New Device/Server...

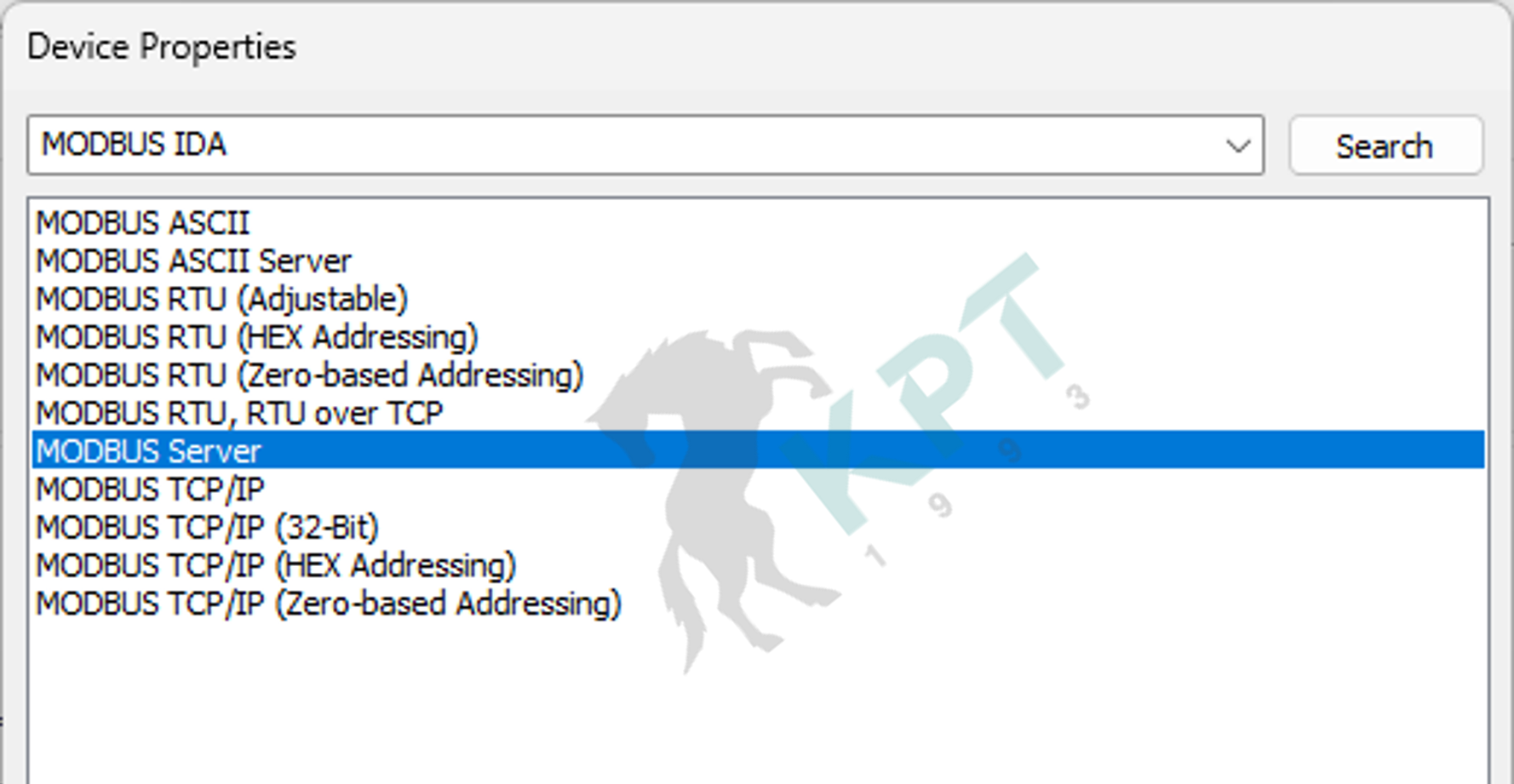

3. ค้นหา MODBUS IDA -> เลือก MODBUS Server

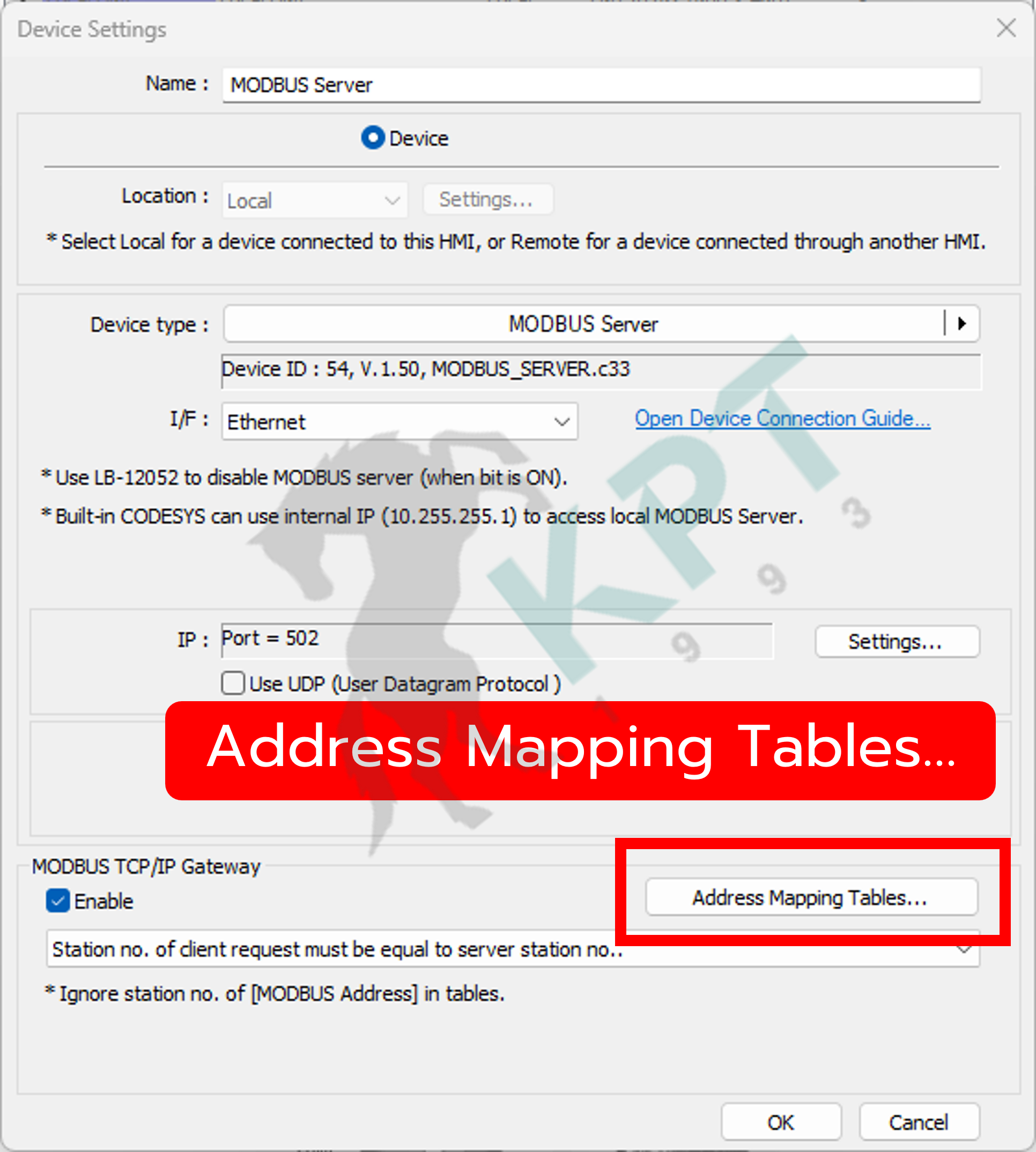

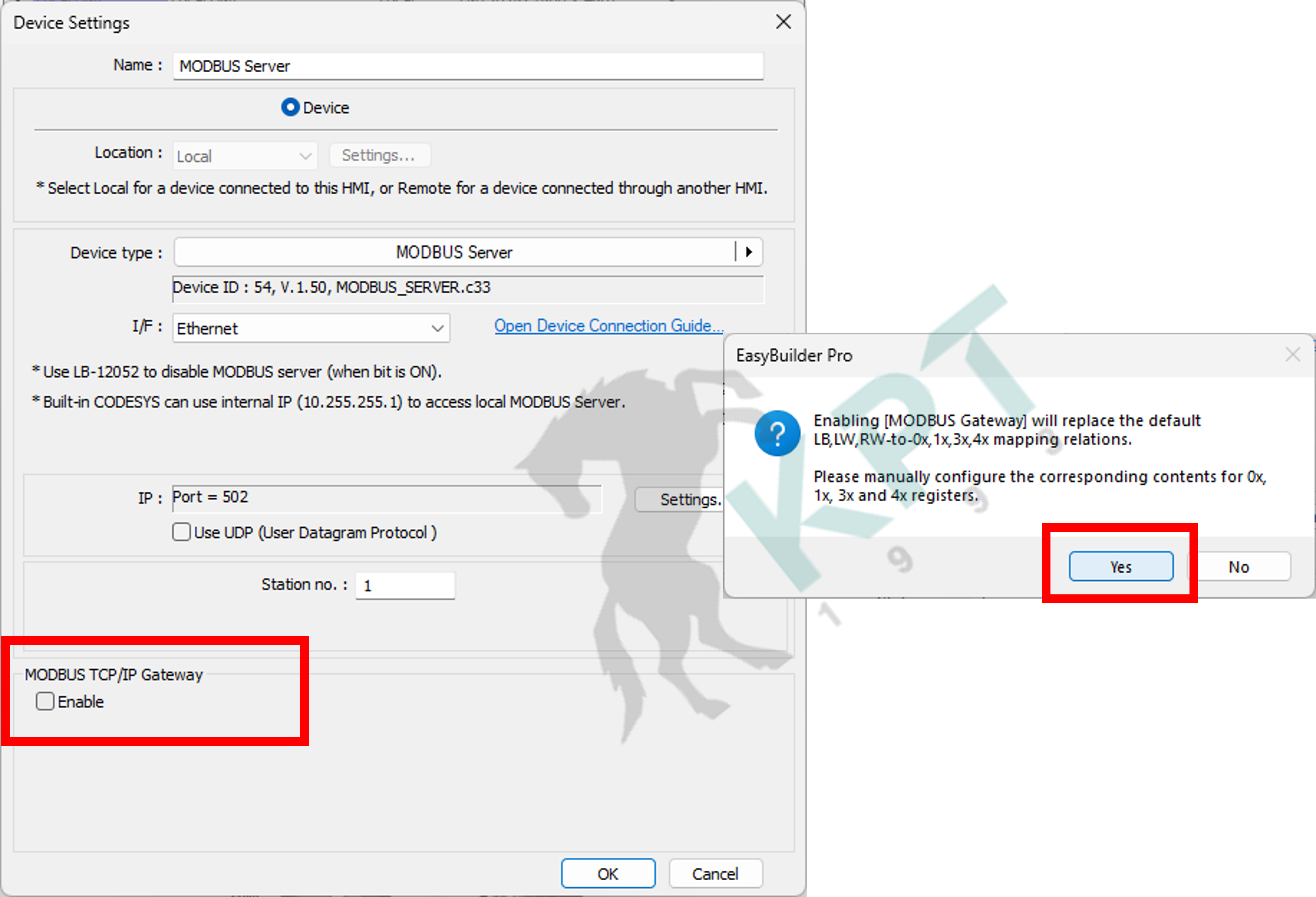

4. เลือก Enable MODBUS TCP/IP Gateway

5. กดปุ่ม Address Mapping Tables...

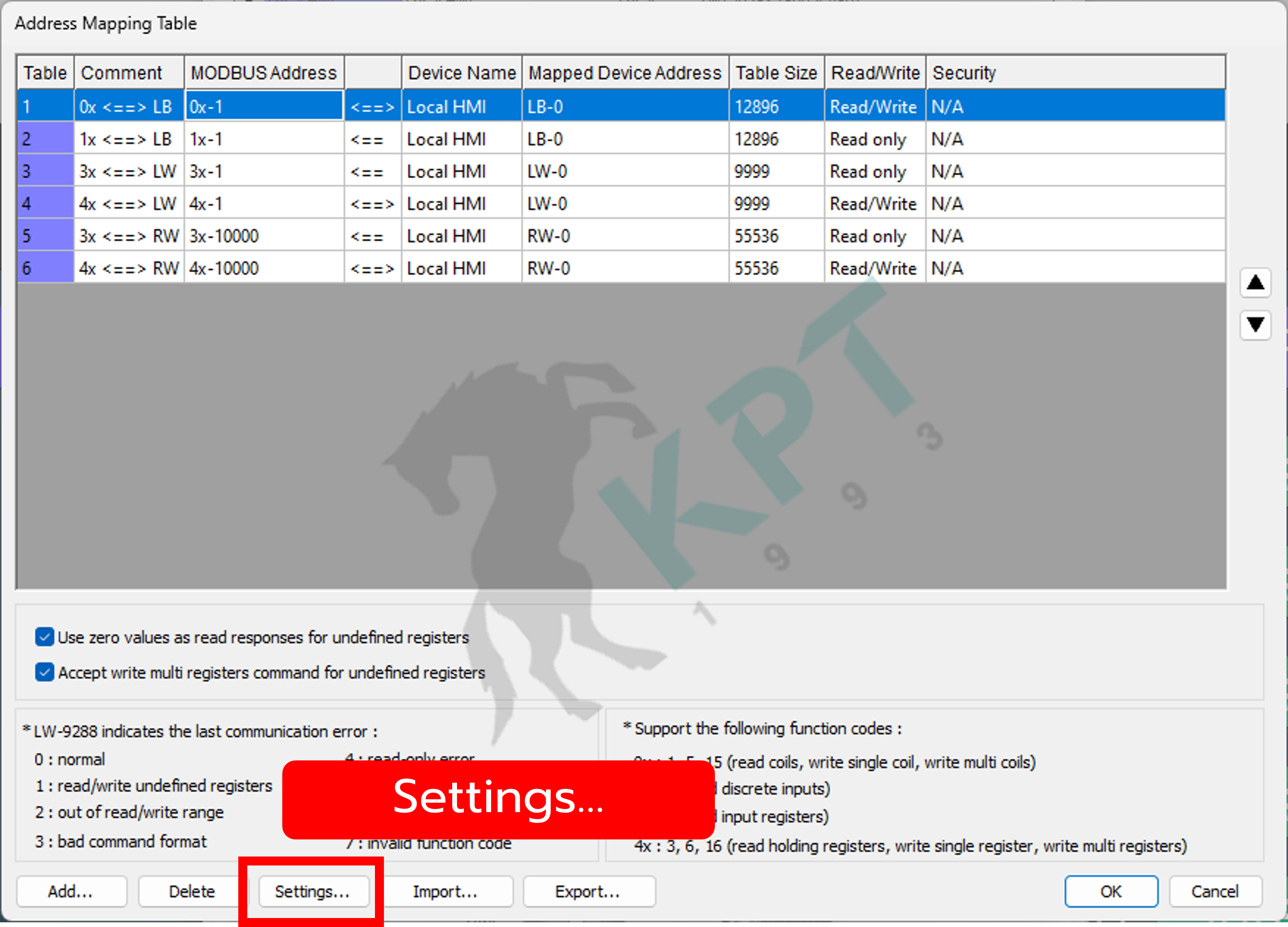

6. เลือก Settings...

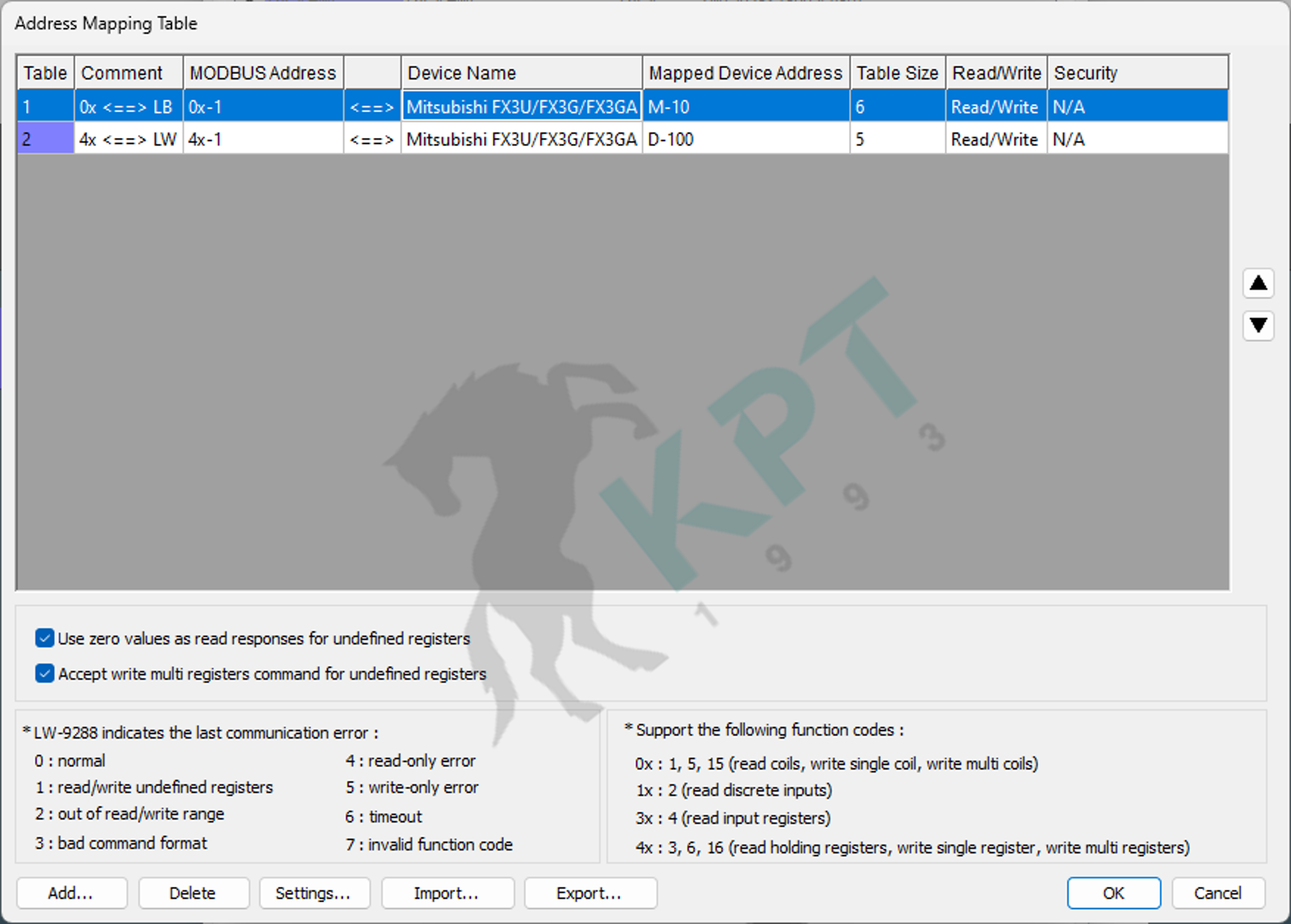

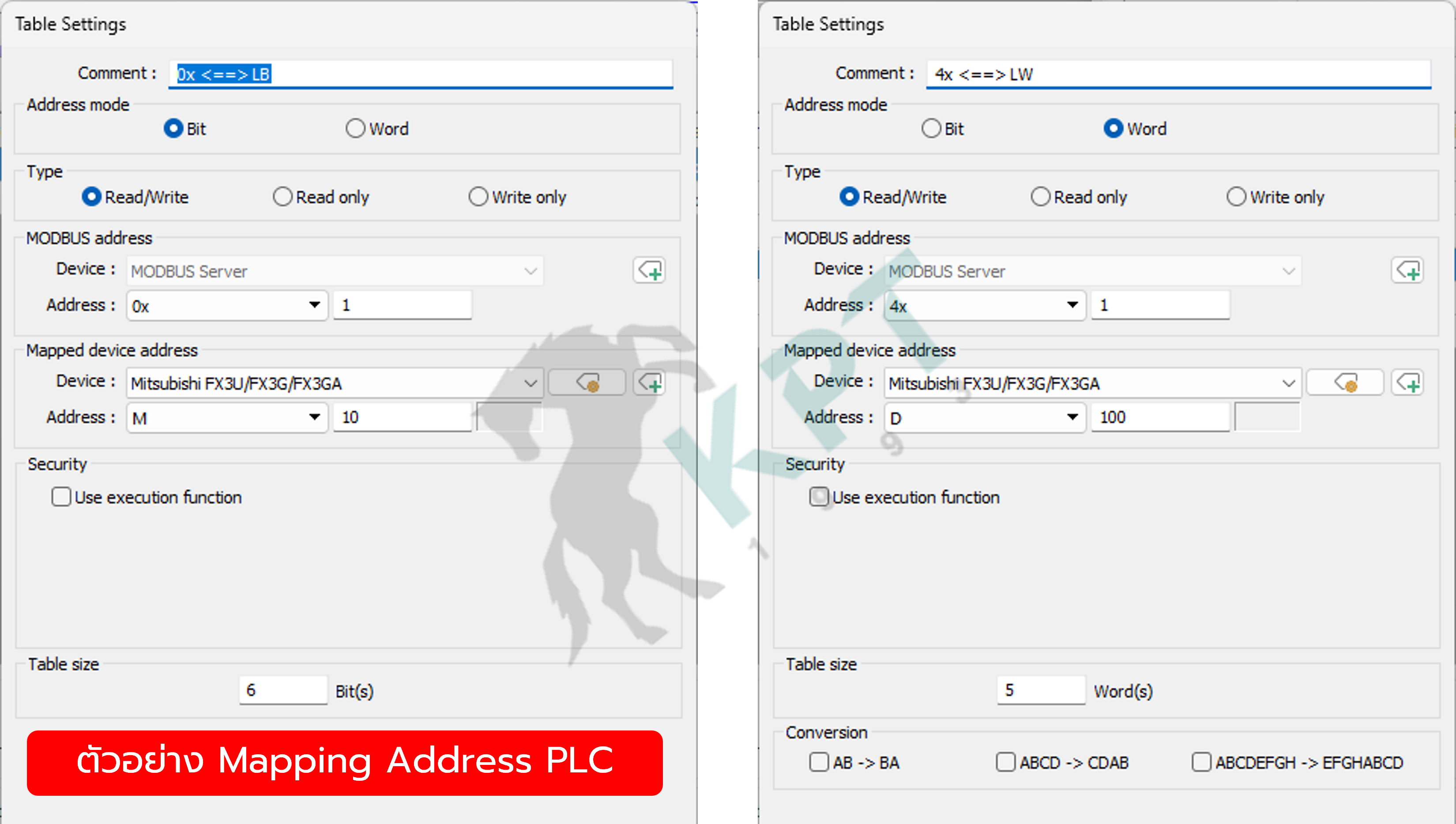

7. Mapping Address PLC เข้ากับ MODBUS Server

8. Mapping เฉพาะช่วง Address PLC ที่ใช้งานเพื่อเพิ่มประสิทธิภาพการทำงานให้ดียิ่งขึ้น

---

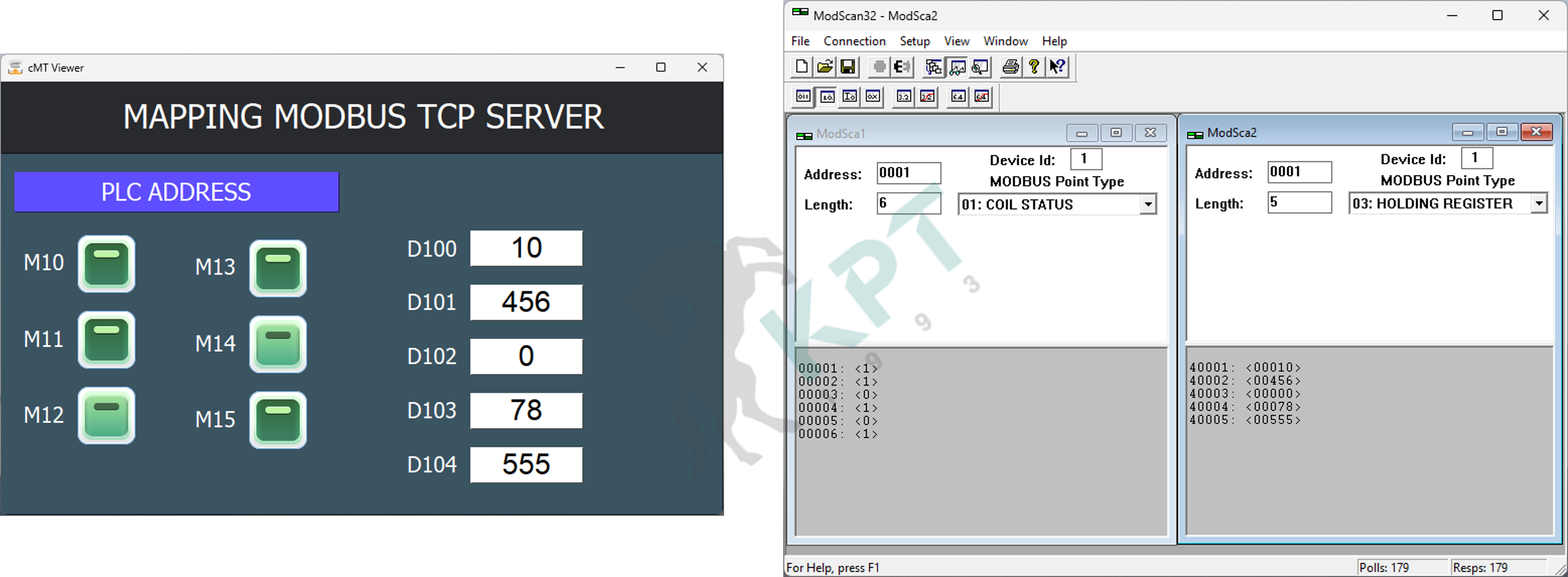

ทดสอบอ่านค่า Modbus Server ด้วยโปรแกรม ModScan32

---

Download โปรเจคตัวอย่าง Mapping Modbus TCP Server

https://drive.google.com/drive/folders/1Fppprnoqigly3wHmokXJd-MHw4cd34tB?usp=sharing

---

K.Satcha
