Weintek | บันทึกภาพหน้าจอด้วย Screen Hardcopy

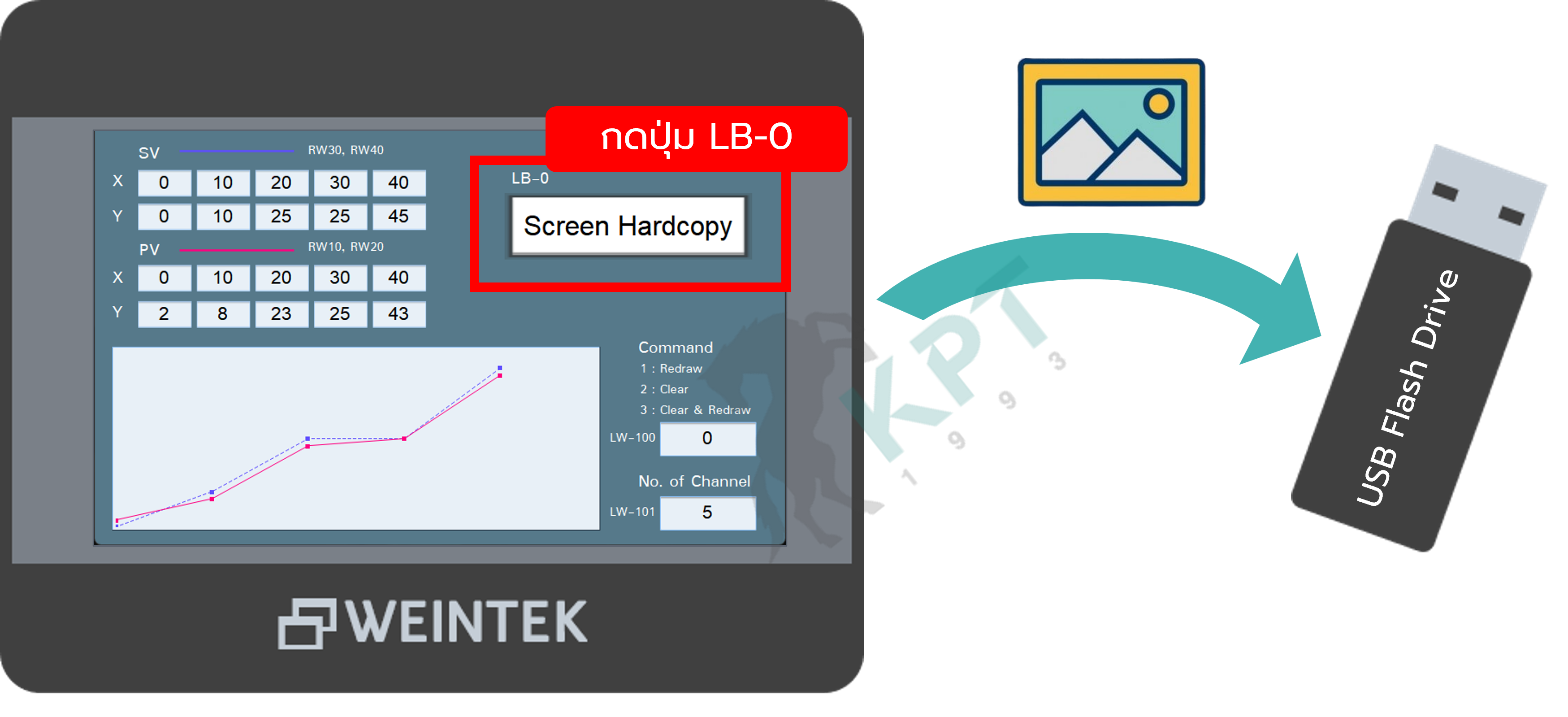

” Weintek HMI รองรับฟังก์ชัน Screen Hardcopy สำหรับบันทึกภาพหน้าจอเป็นไฟล์ .PNG ช่วยให้สามารถเก็บข้อมูลการแสดงผล เพื่อนำไปตรวจสอบหรือบันทึกเป็นหลักฐานได้อย่างสะดวก “

---

การบันทึก Screen หน้าจอจำเป็นต้องใช้หน่วยความจำภายนอก เช่น USB Disk, FTP

---

การตั้งค่า Screen Hardcopy

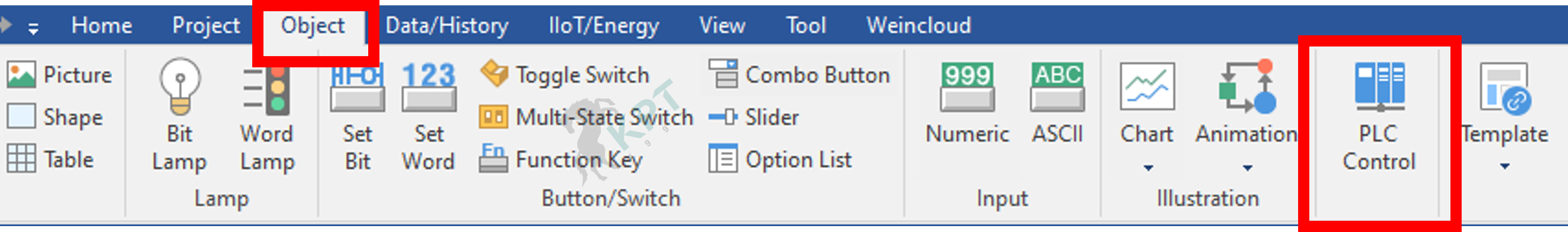

1. แถบ Object -> PLC Control

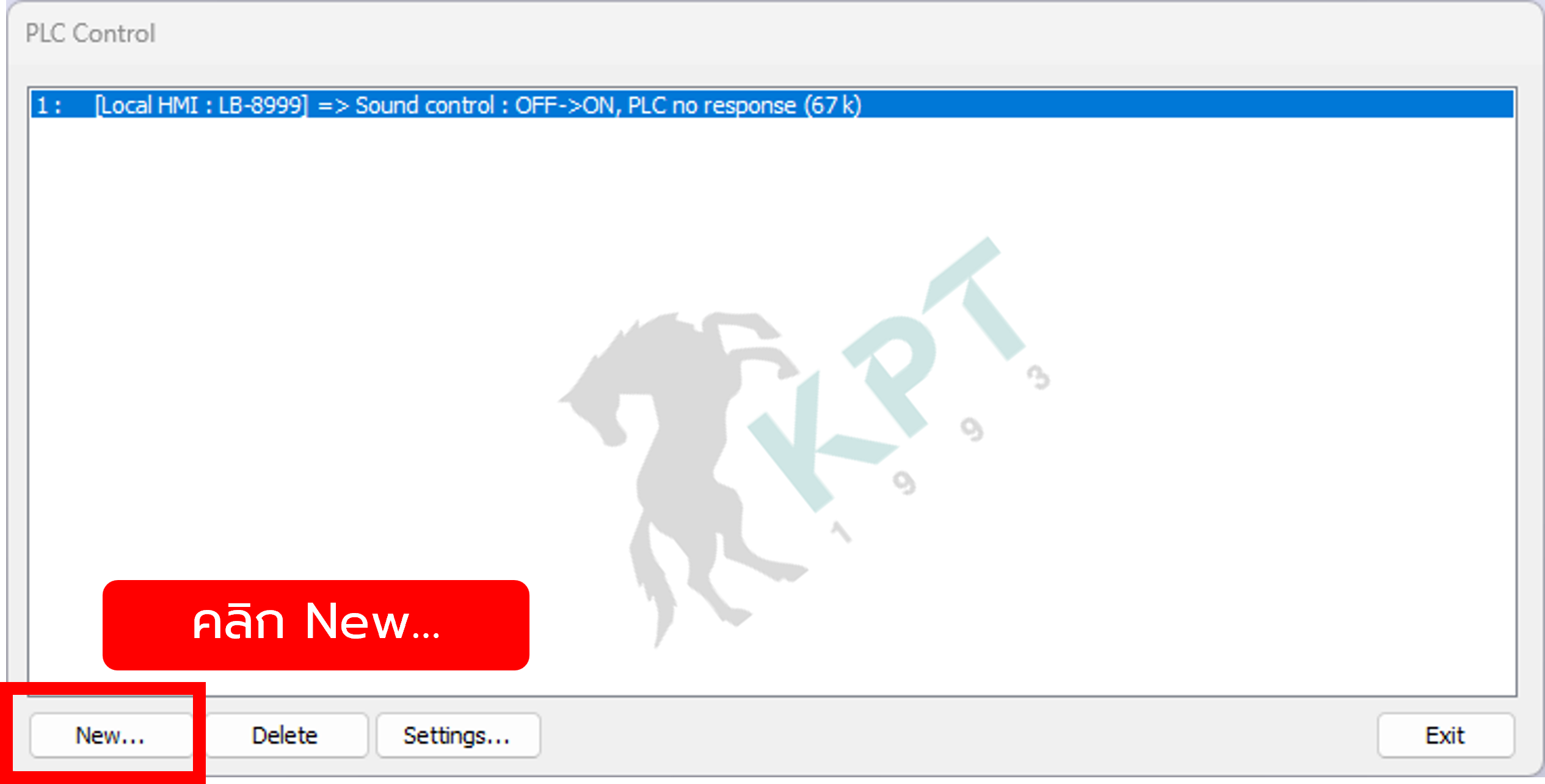

2. คลิก New...

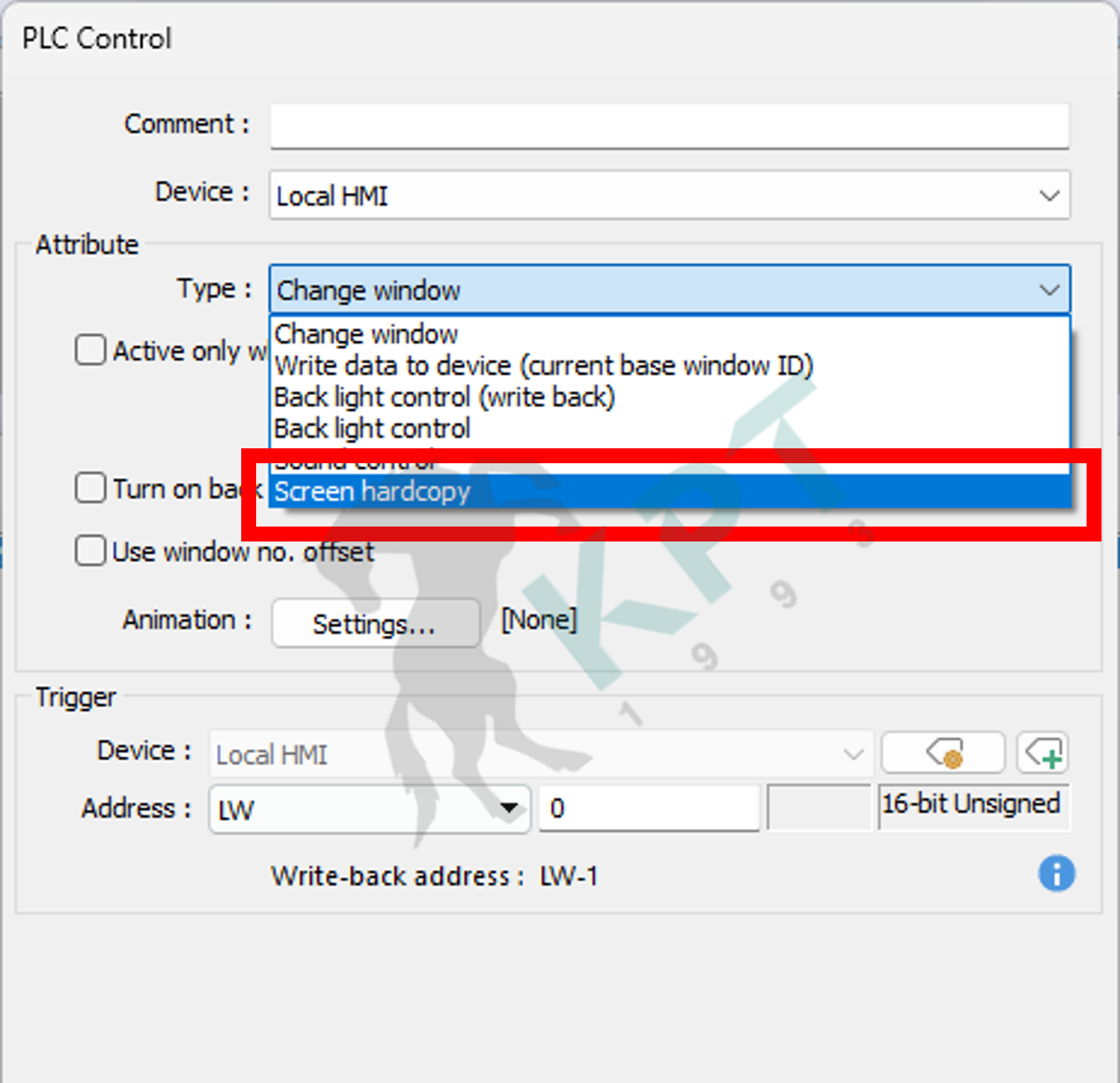

3. เลือก Attribute : Screen hardcopy

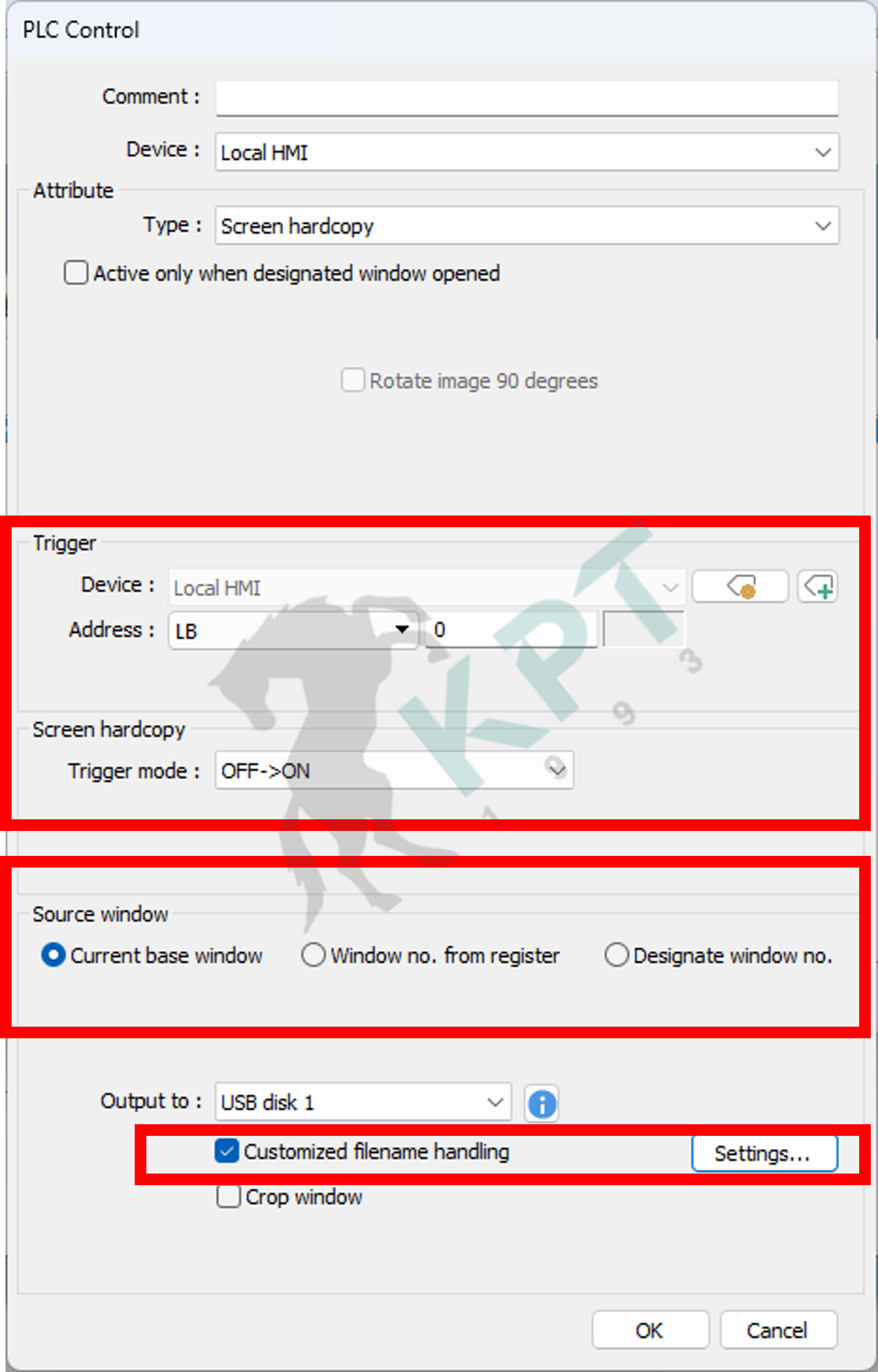

4. กำหนด Bit Trigger สำหรับบันทึกหน้าจอ -> กำหนด Screen ที่ต้องการบันทึก

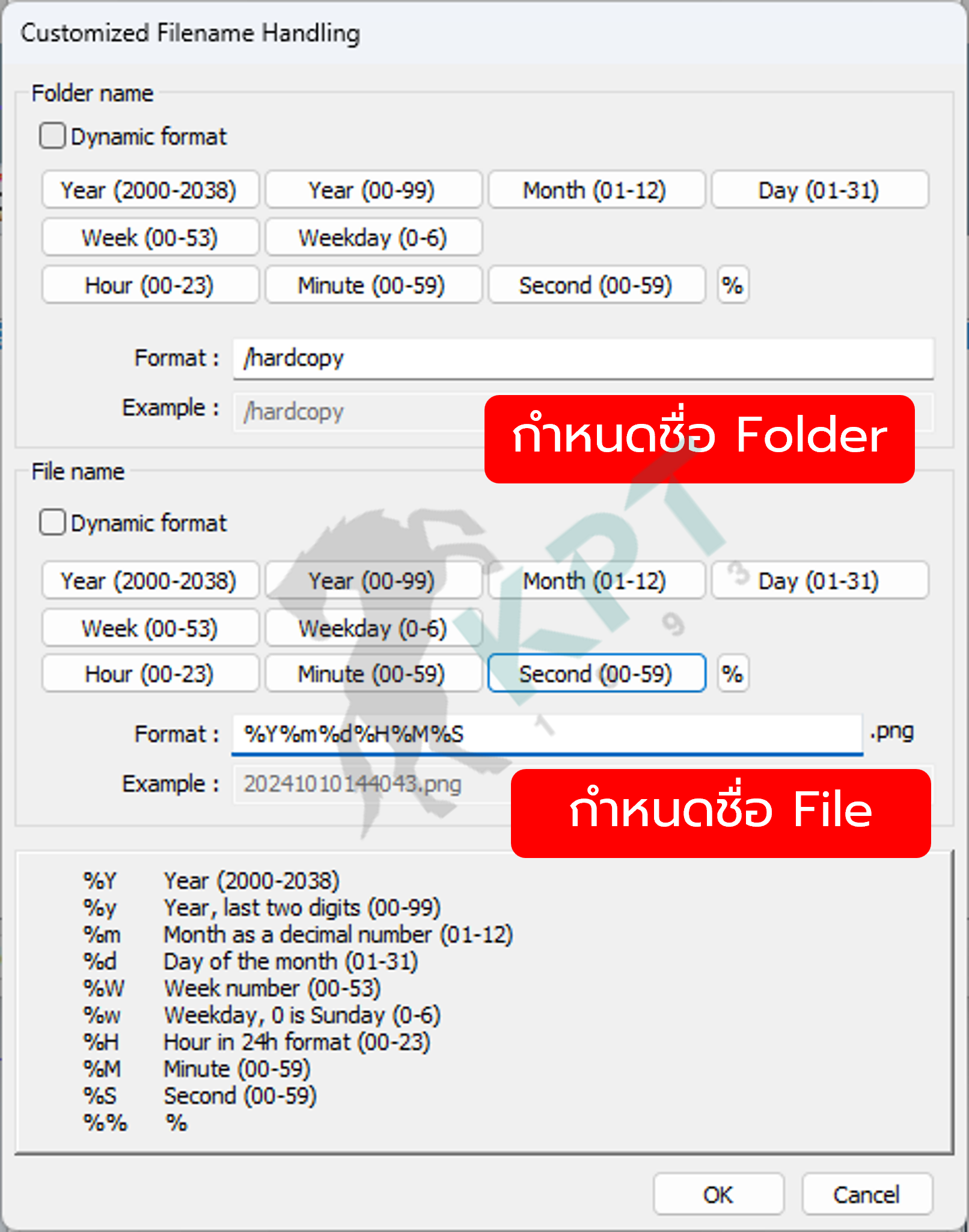

5. กดปุ่ม Settings... -> กำหนด Format ไฟล์รูป

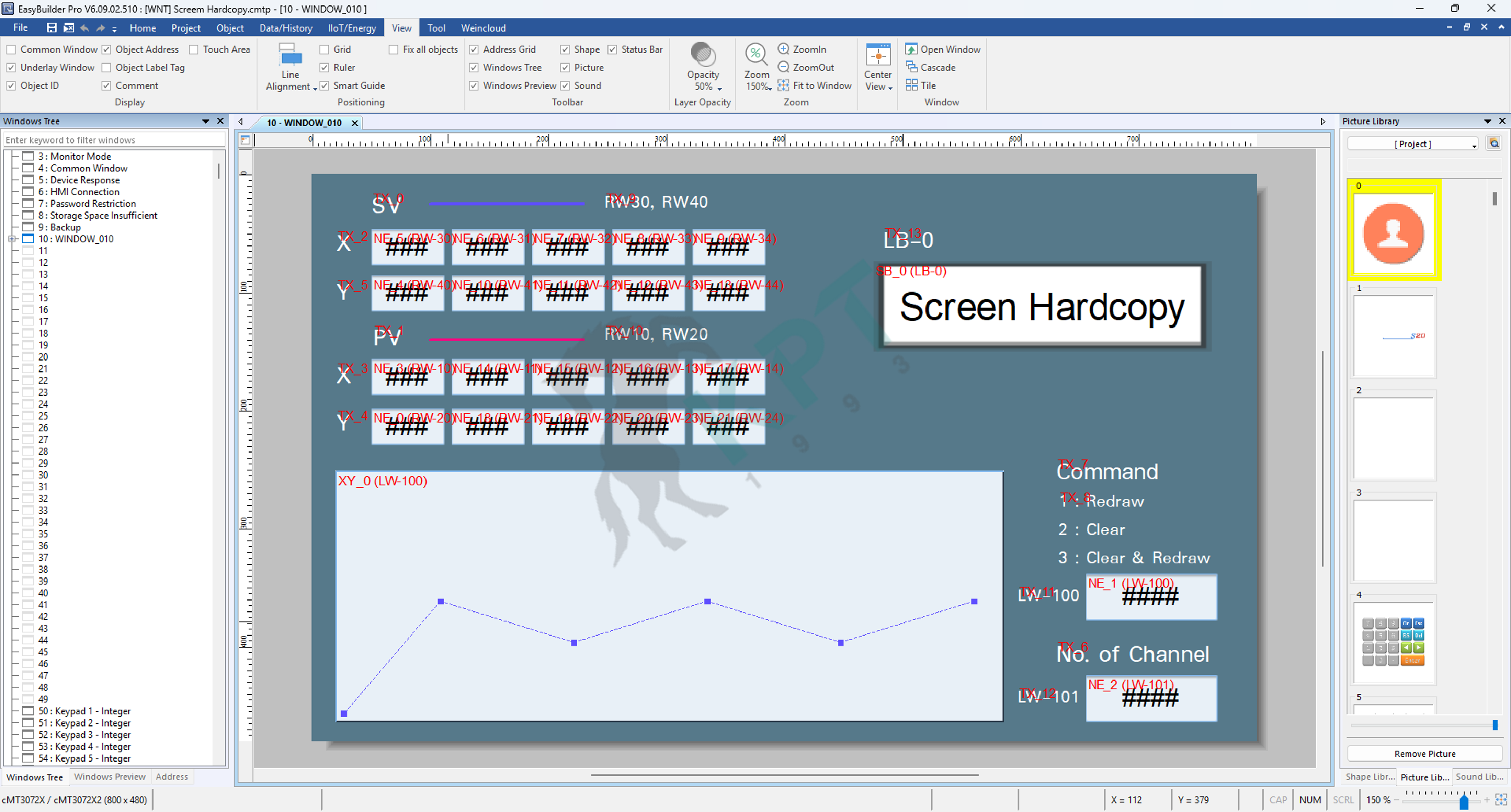

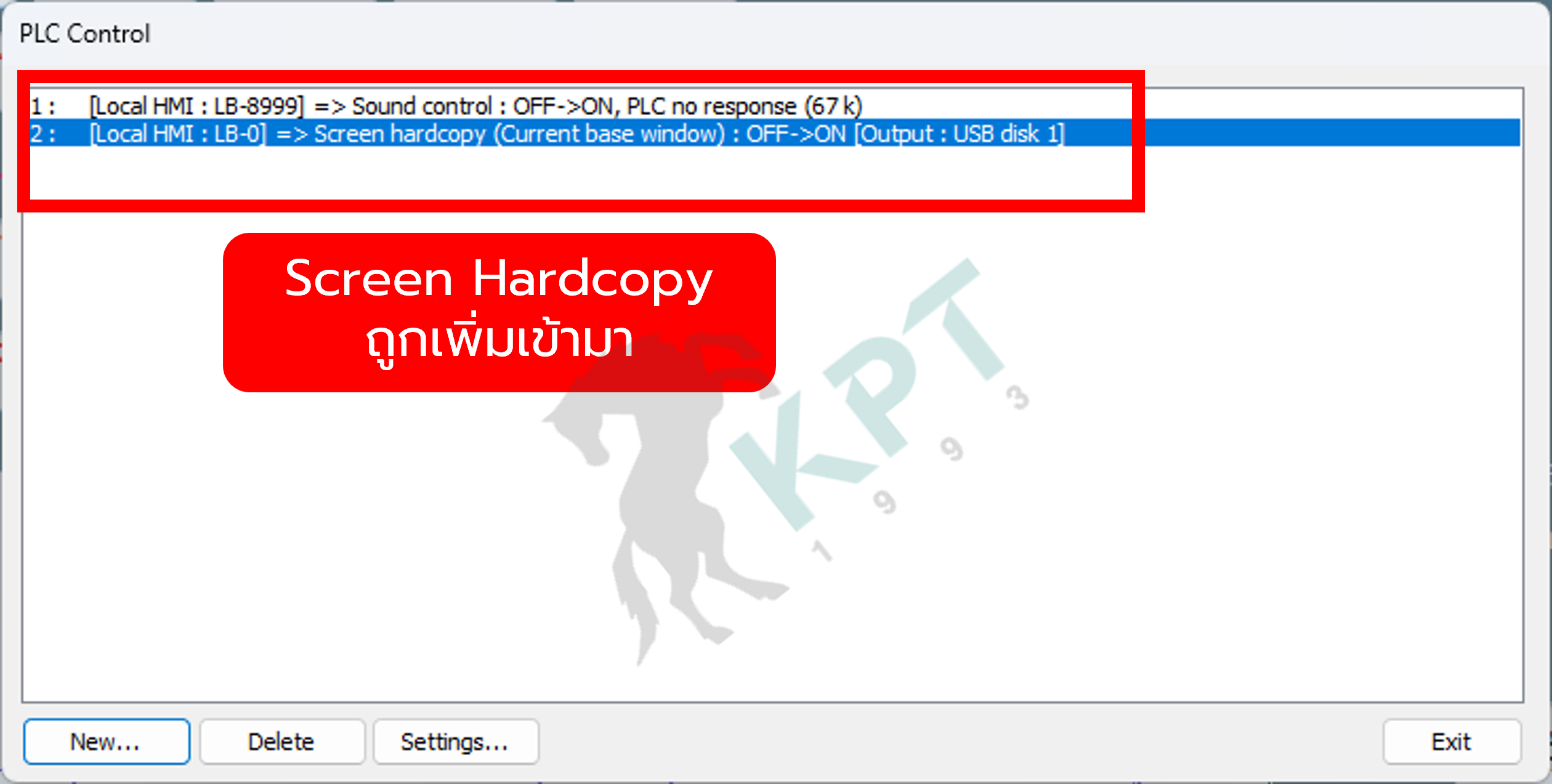

6. คำสั่ง Screen Hardcopy ถูกเพิ่มเข้ามา

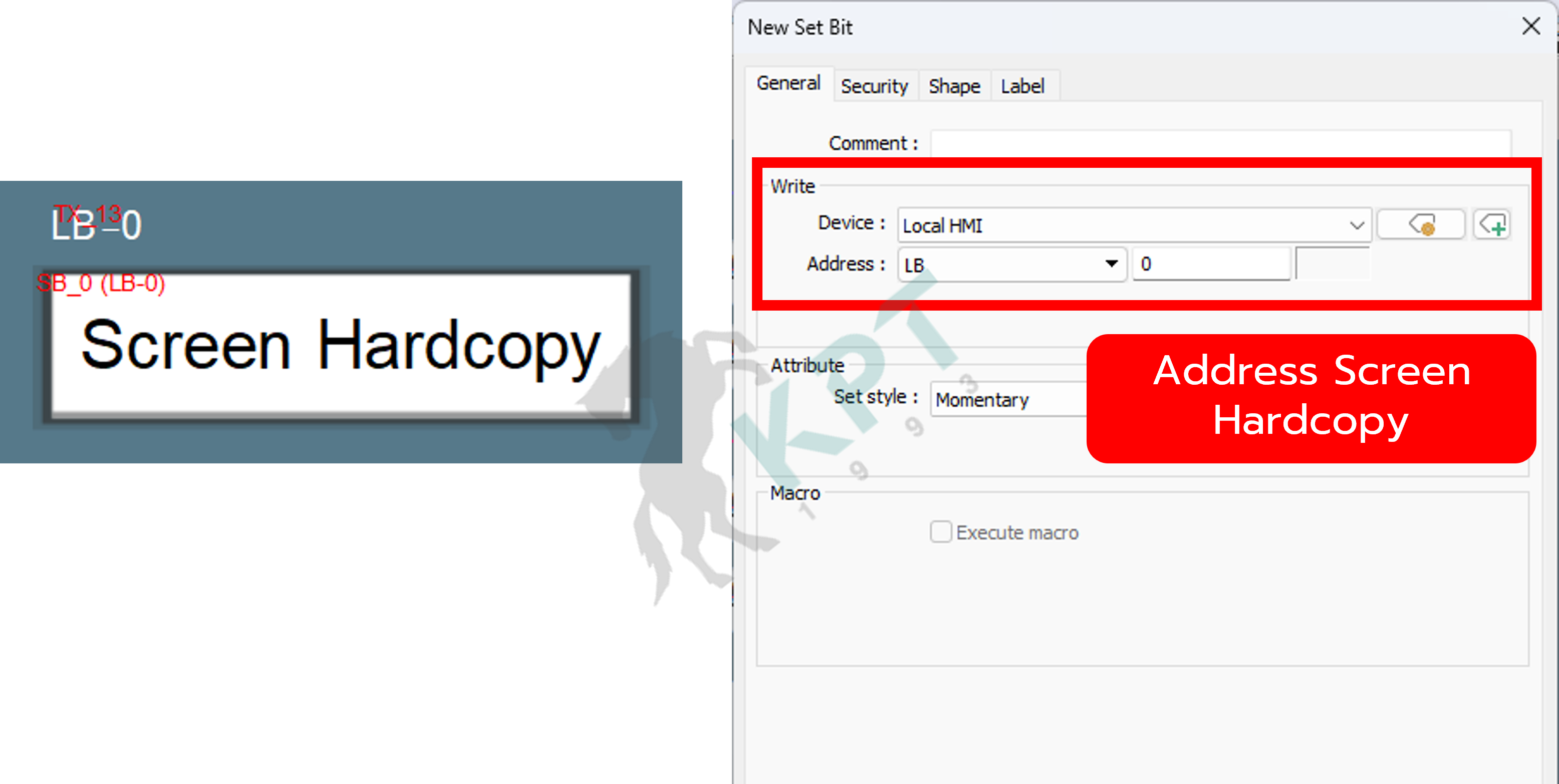

7. สร้างปุ่มบันทึก Screen โดยใช้ Bit Trigger Address จากข้อที่ 4

8. ทดสอบกดปุ่มบันทึก Screen Hardcopy ดูข้อมูลรูปภาพใน USB Disk

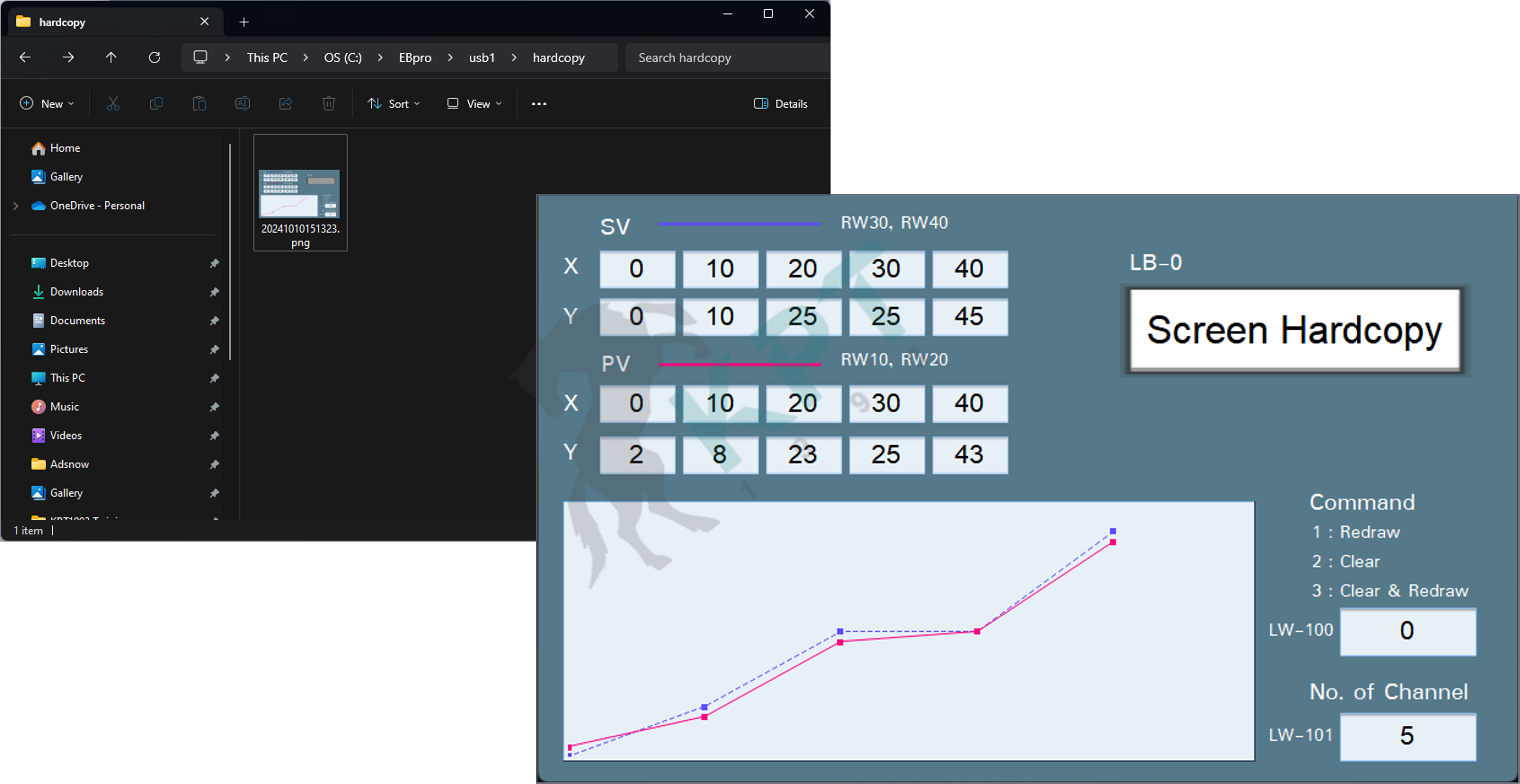

-  เปิดข้อมูลใน USB Disk จะพบไฟล์ Screen Hardcopy

---

Download โปรเจคตัวอย่าง Screen Hardcopy

https://drive.google.com/drive/folders/1buX266mWgc-2f4xPL26eoY_UdjUBtkGu?usp=sharing

---

K.Satcha
