Pro-face | วิธีบันทึก Data (Logging) Sampling เป็นไฟล์ .CSV

” Pro-face HMI รองรับการบันทึก Data Logging (Sampling Data) และส่งออกเป็นไฟล์ .CSV ช่วยให้สามารถตรวจสอบข้อมูลย้อนหลัง วิเคราะห์แนวโน้ม และปรับปรุงกระบวนการผลิต รองรับการเปิดดูผ่าน Excel หรือซอฟต์แวร์วิเคราะห์ข้อมูลอื่นๆได้ “

---

Part 1 : ตั้งค่า Sampling

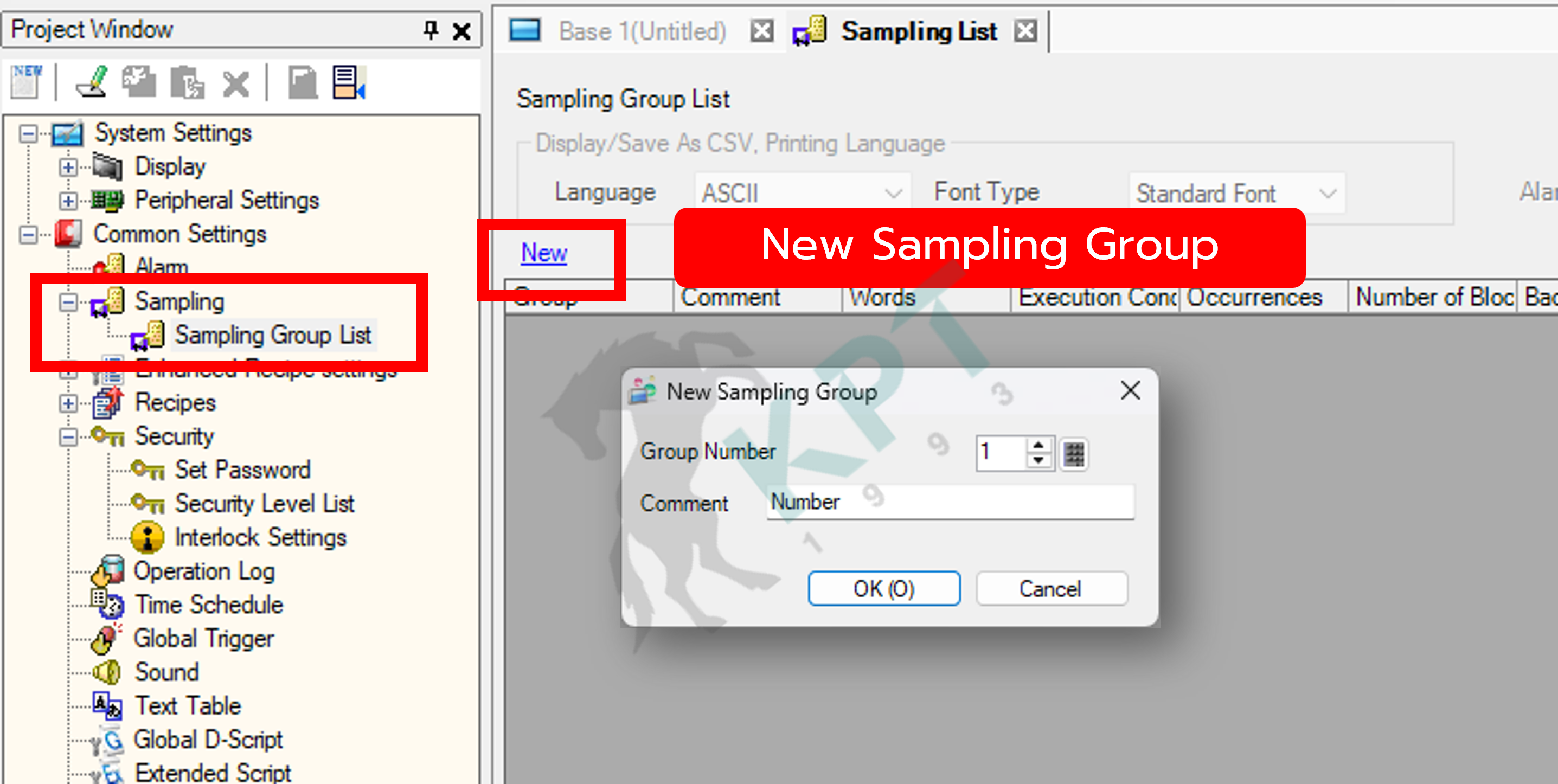

1. Common Settings -> แถบ Sampling -> New Sampling Group

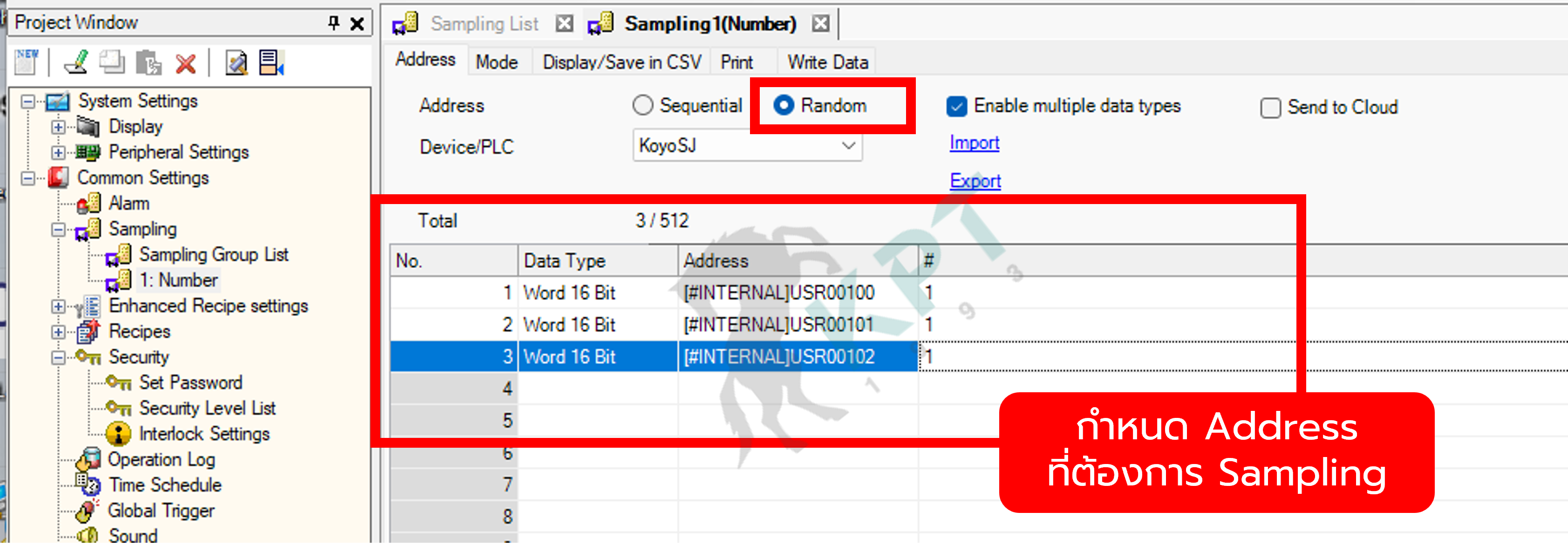

2. แถบ Address -> กำหนด Address ที่ต้องการ Sampling

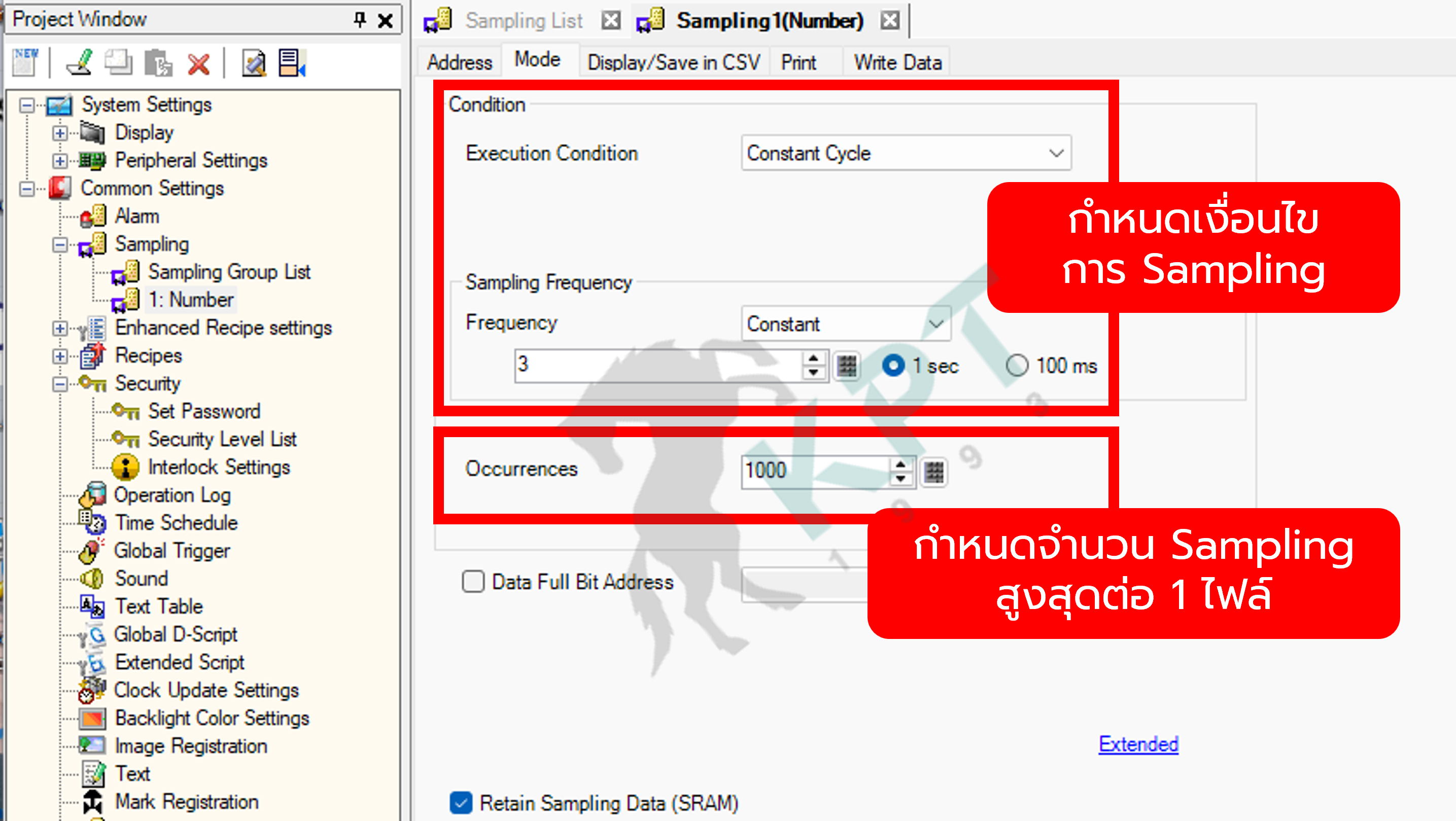

3. แถบ Mode -> กำหนดเงื่อนไขการบันทึก Sampling -> กำหนดจำนวนสูงสุดของ Sampling ต่อ 1 ไฟล์

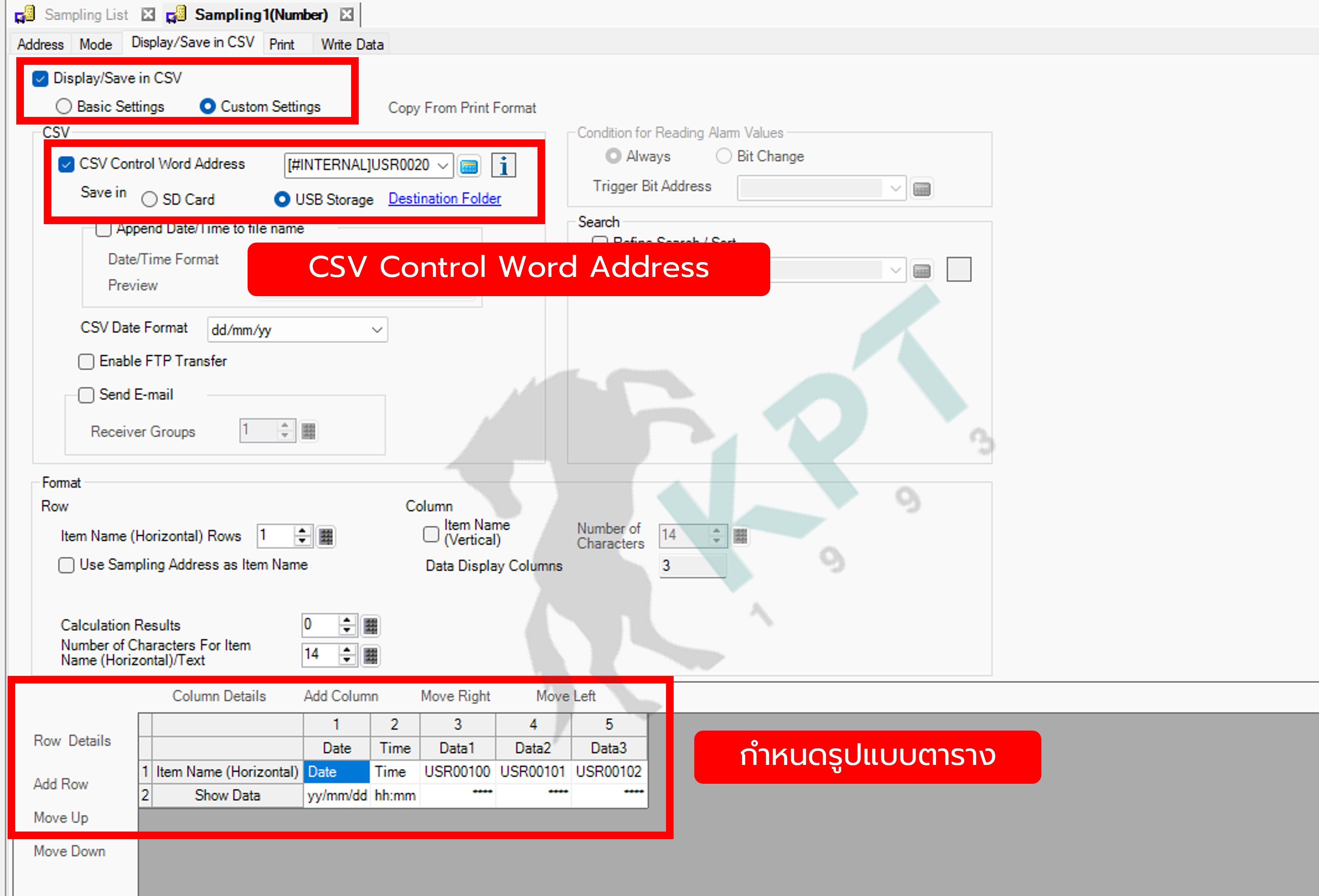

4. แถบ Display/Save in CSV -> เลือก Display/Save in CSV -> กำหนด CSV Control Word Address

---

Part 2 : สร้างตาราง Sampling และกราฟ

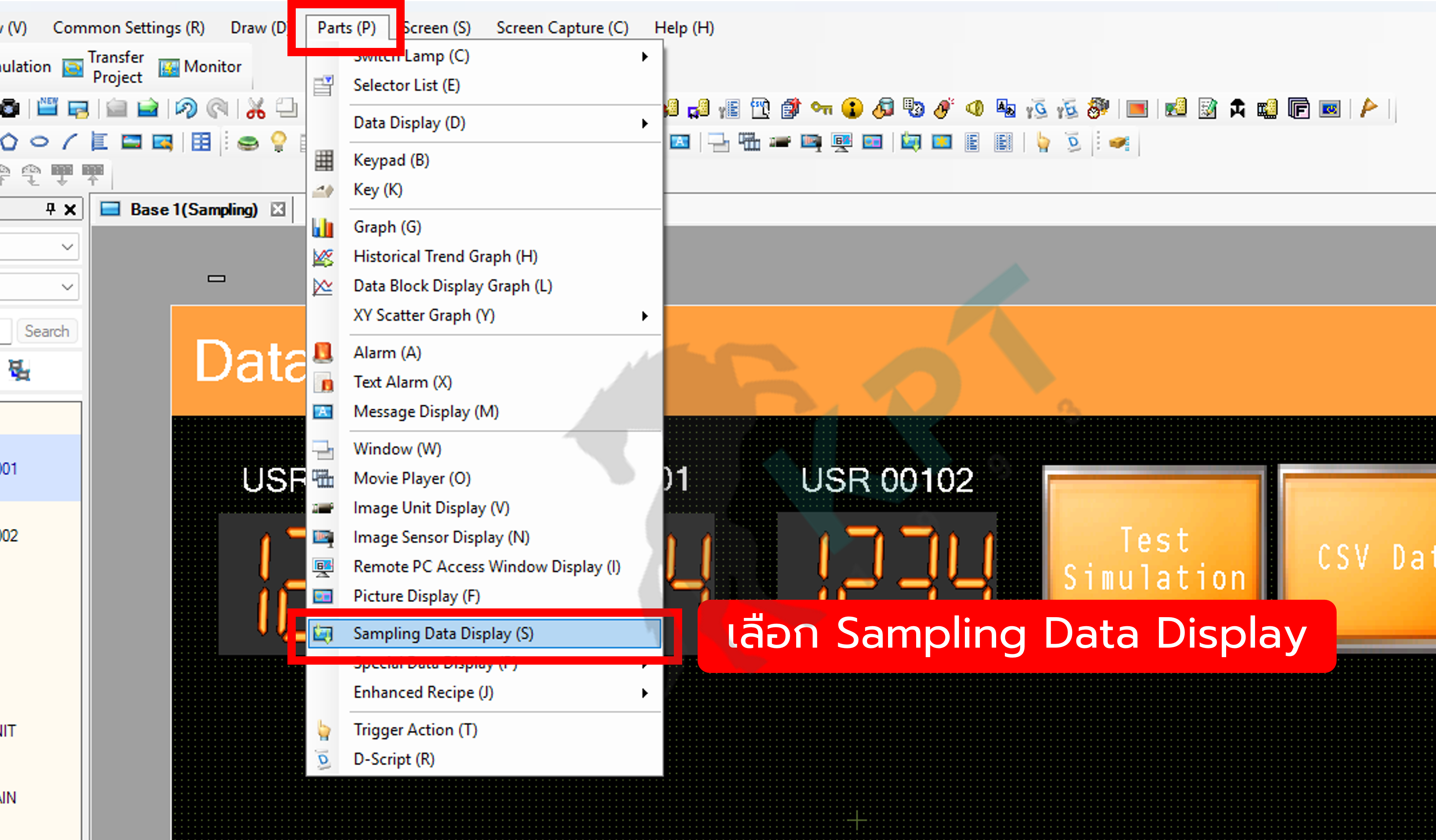

5. แถบ Parts (P) -> เลือก Sampling Data Display (S)

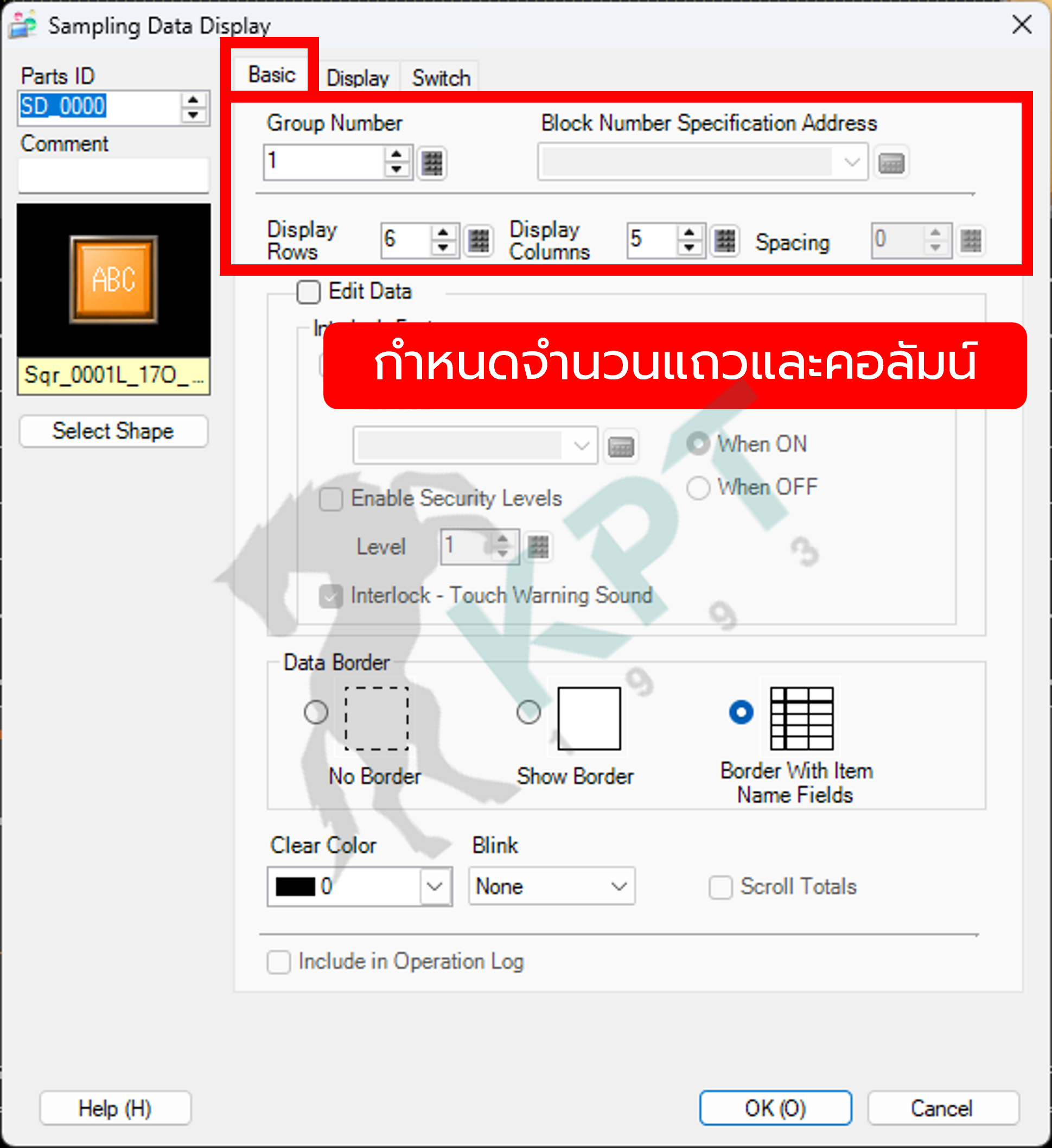

6. แถบ Basic -> กำหนดจำนวน Row และ Column

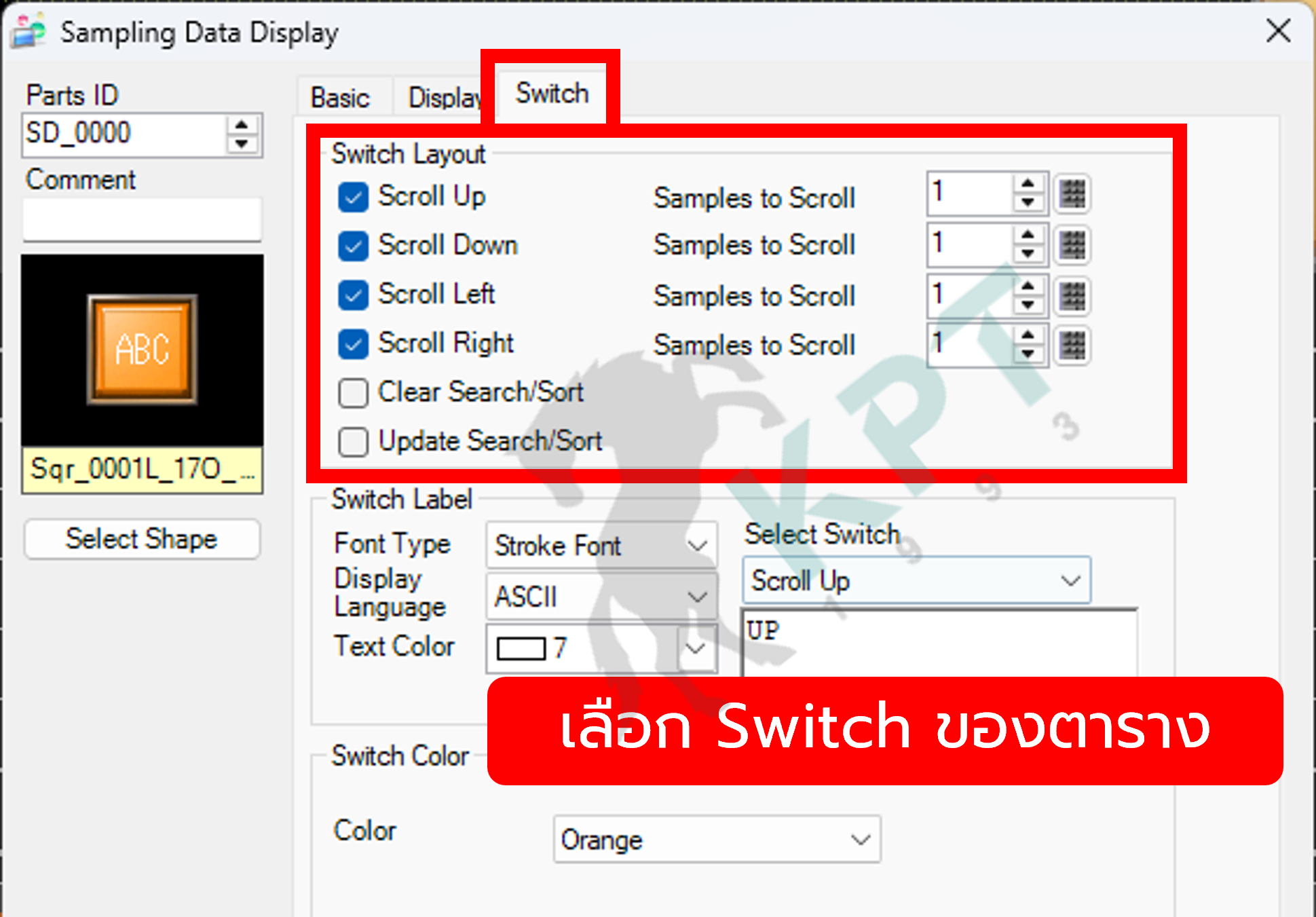

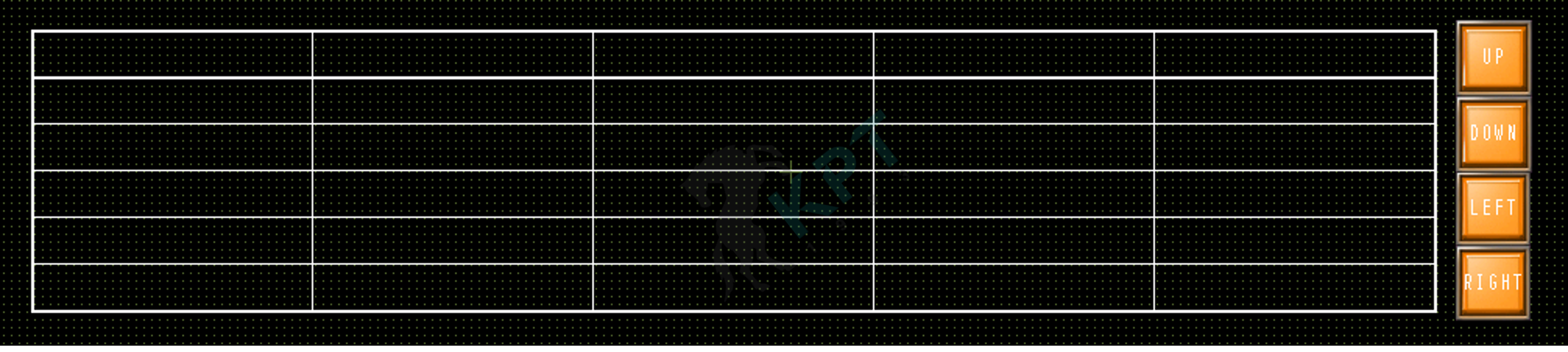

7. แถบ Switch -> เลือกปุ่มควบคุมตาราง Sampling

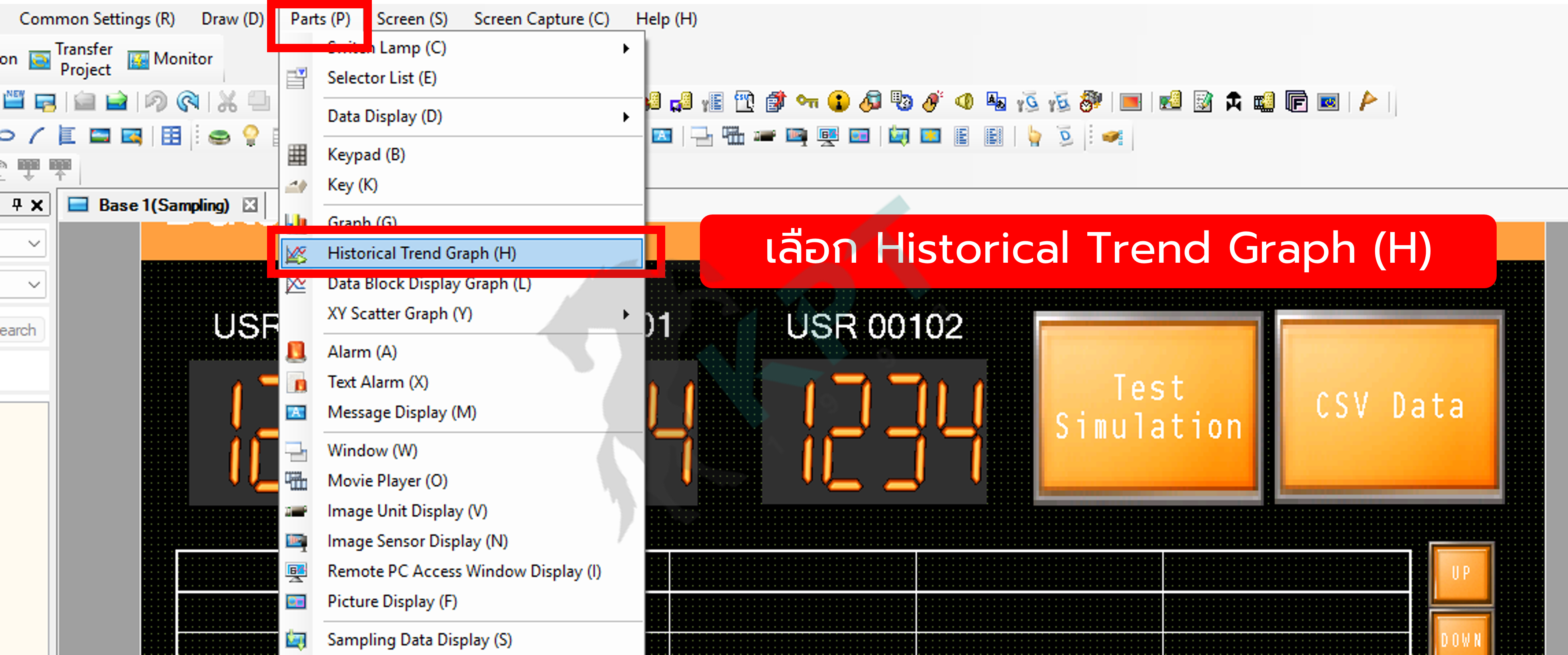

8. แถบ Parts (P) -> เลือก Historical Trend Graph (H)

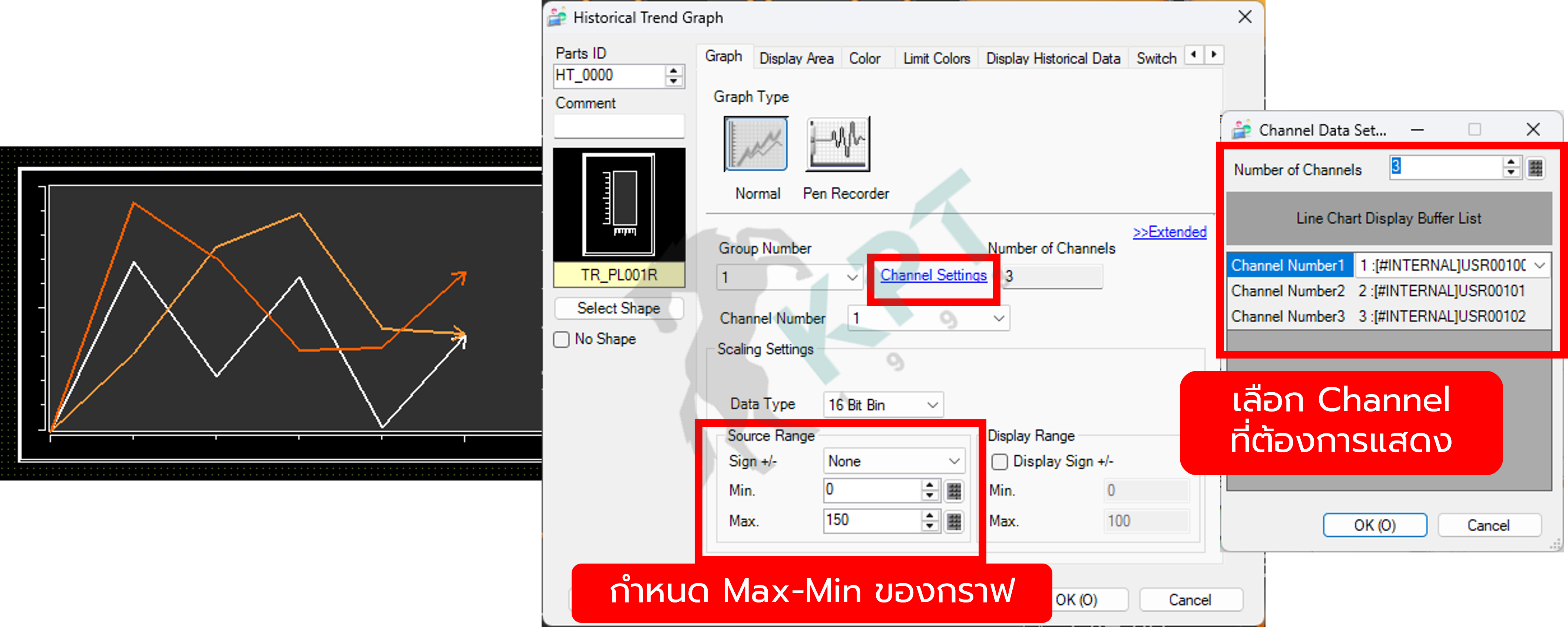

9. แถบ Graph -> เลือก Channel Settings -> กำหนด Channel ที่ต้องการแสดงและ Max-Min ของกราฟ

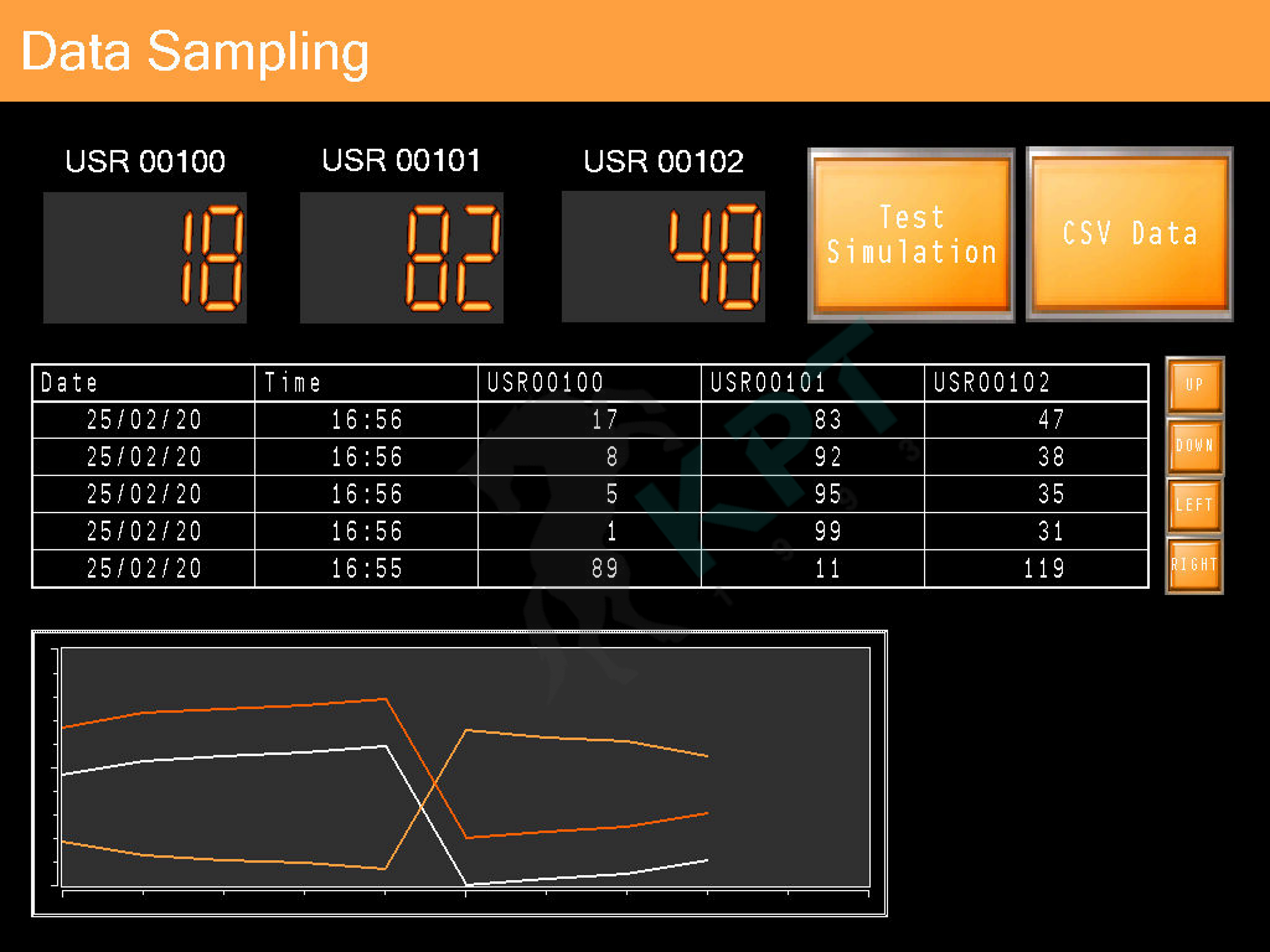

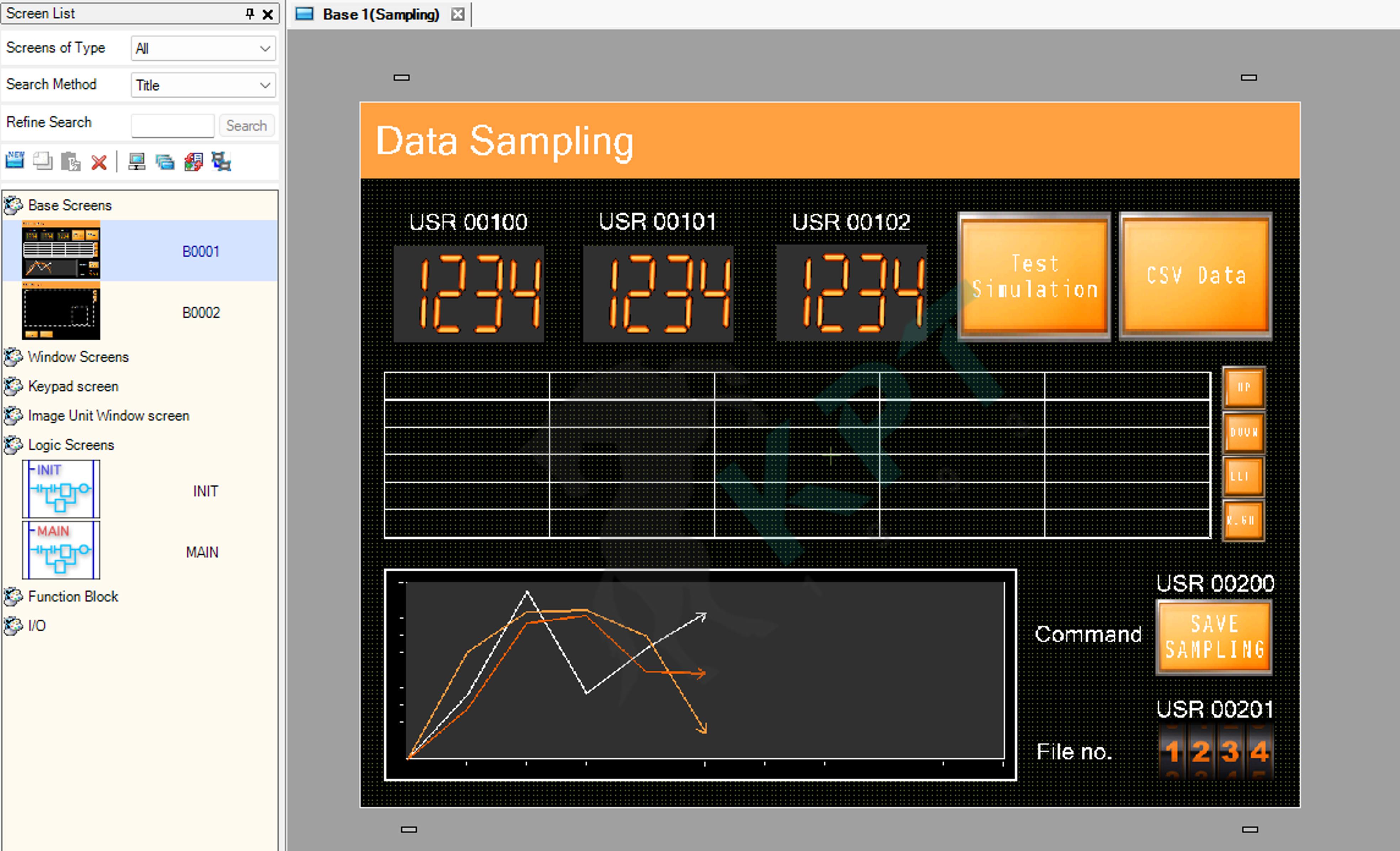

10. ทดสอบ Simulation

---

Part 3 : บันทึก Sampling เป็นไฟล์ .CSV

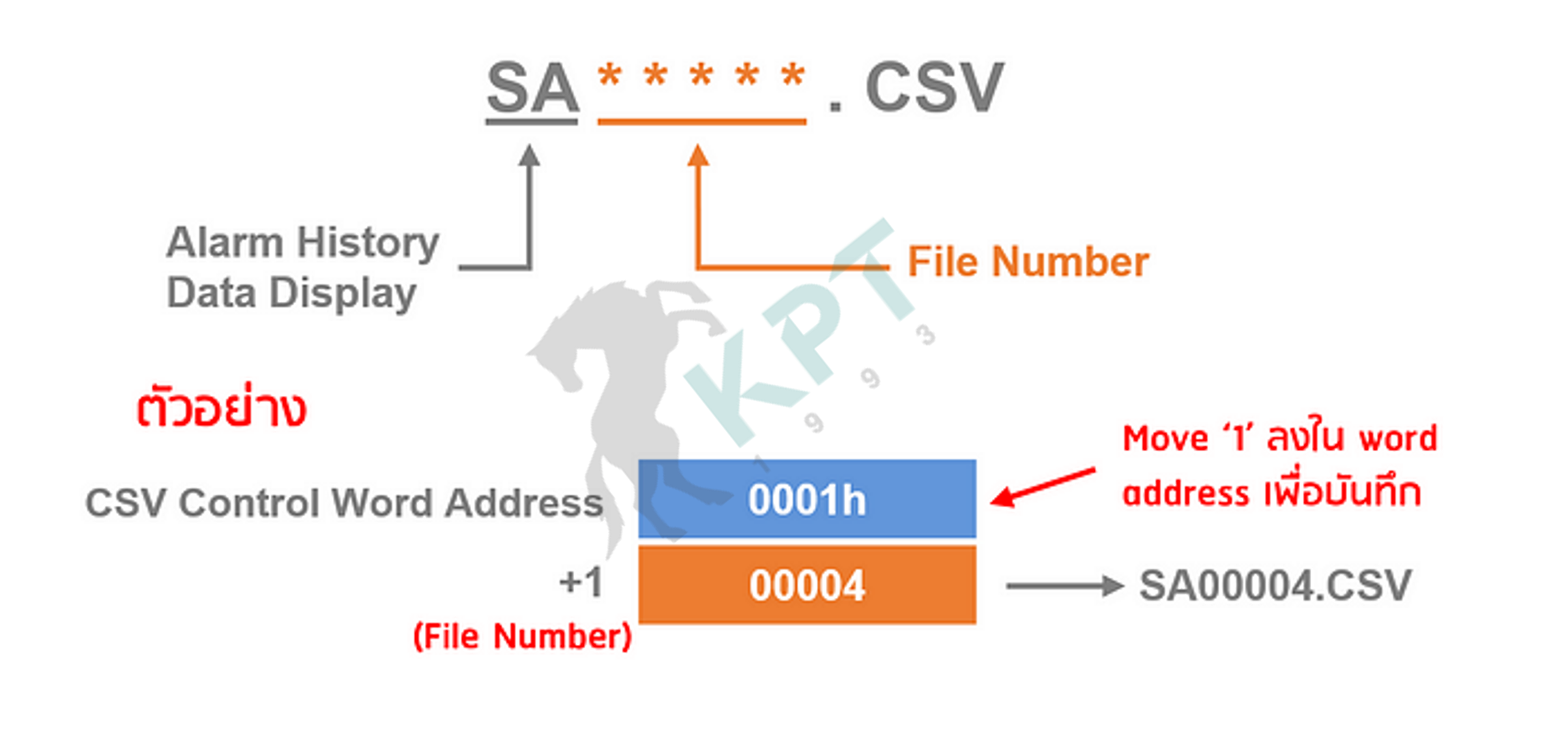

• การบันทึก Sampling ใช้ Control Word Address สำหรับสั่งบันทึกและกำหนดชื่อไฟล์ที่ต้องการ

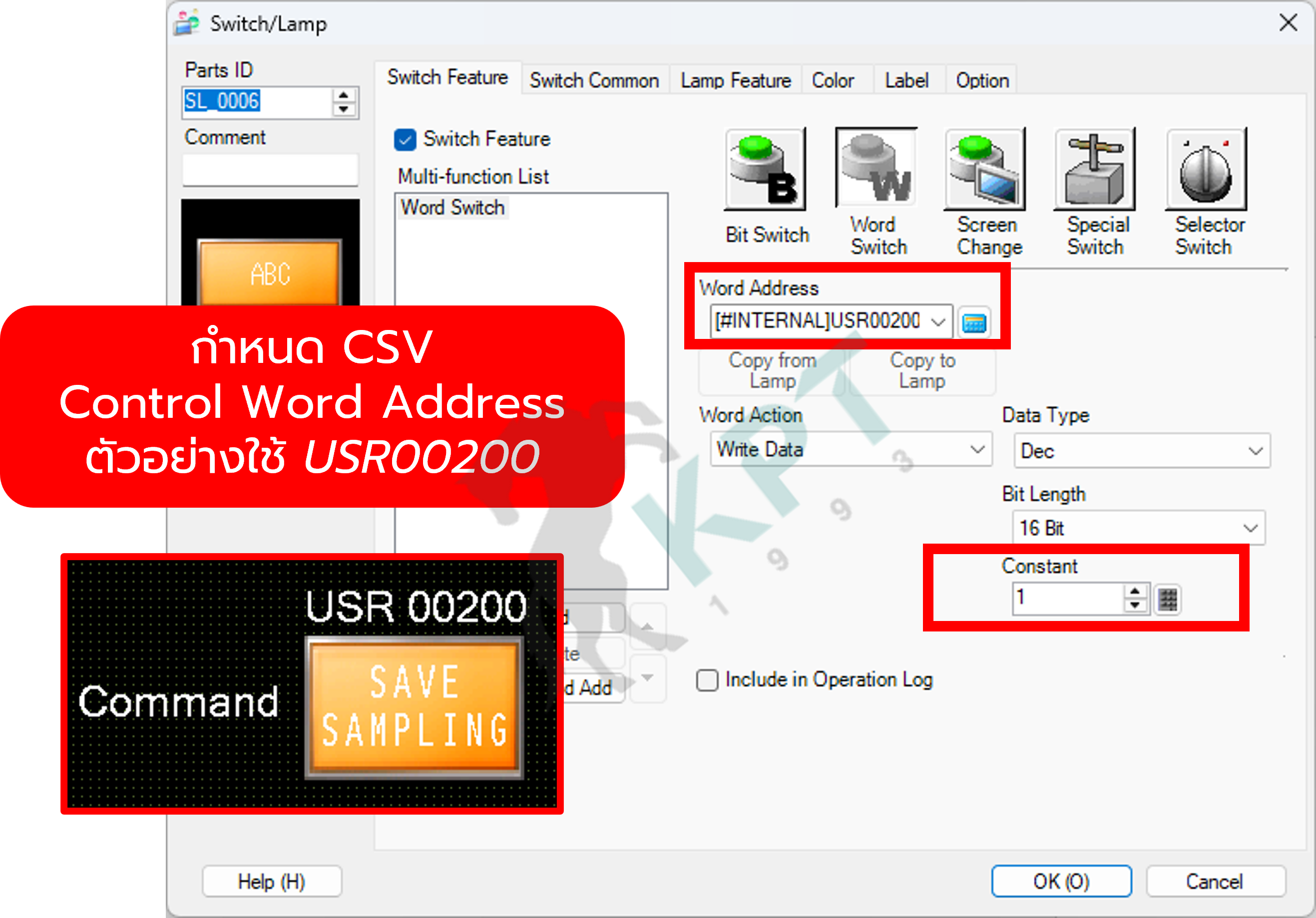

11. สร้างปุ่ม Word Switch -> เลือก CSV Control World Address

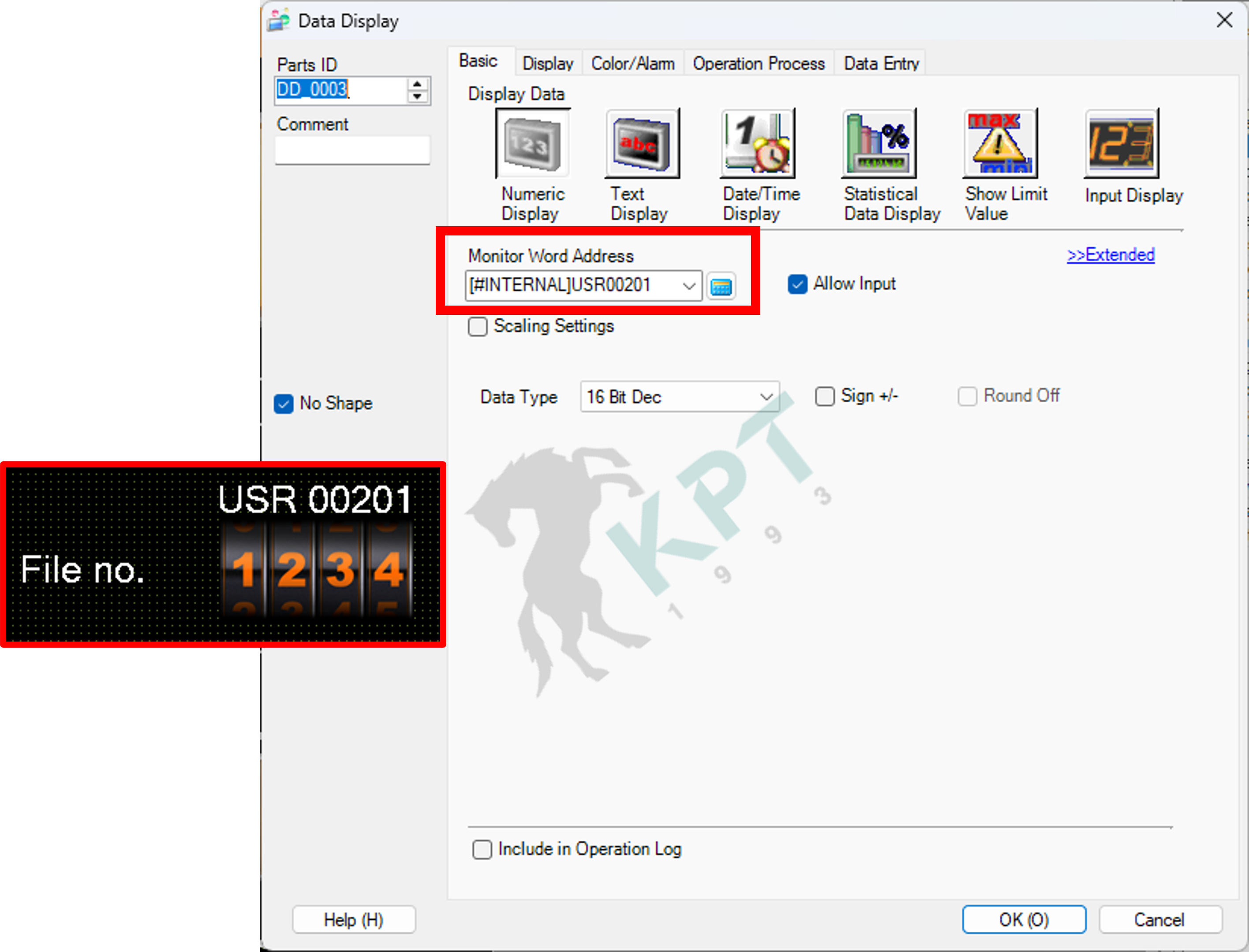

12. สร้าง Data Display -> เลือก CSV Control World Address + 1 -> กำหนด Allow Input

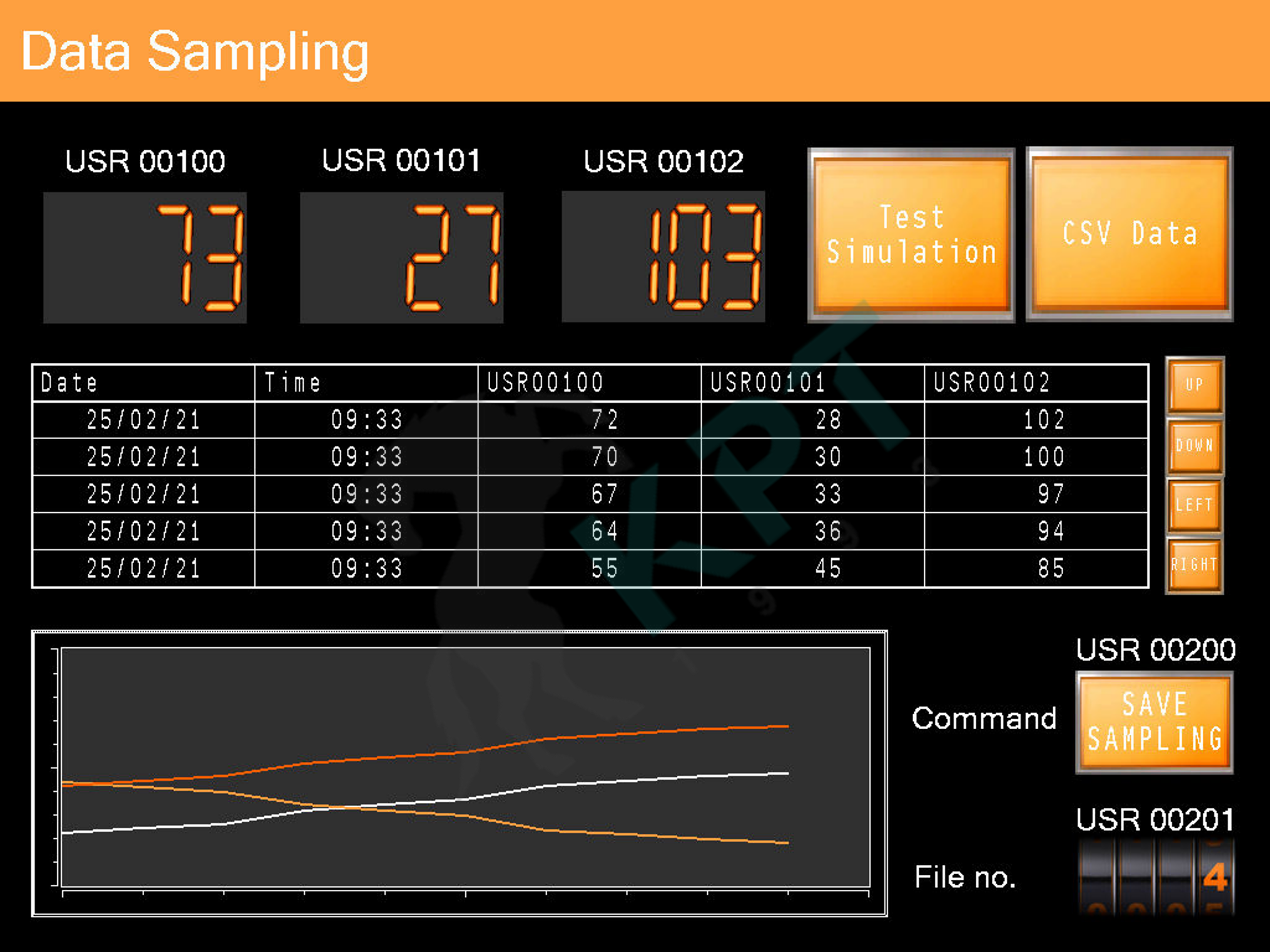

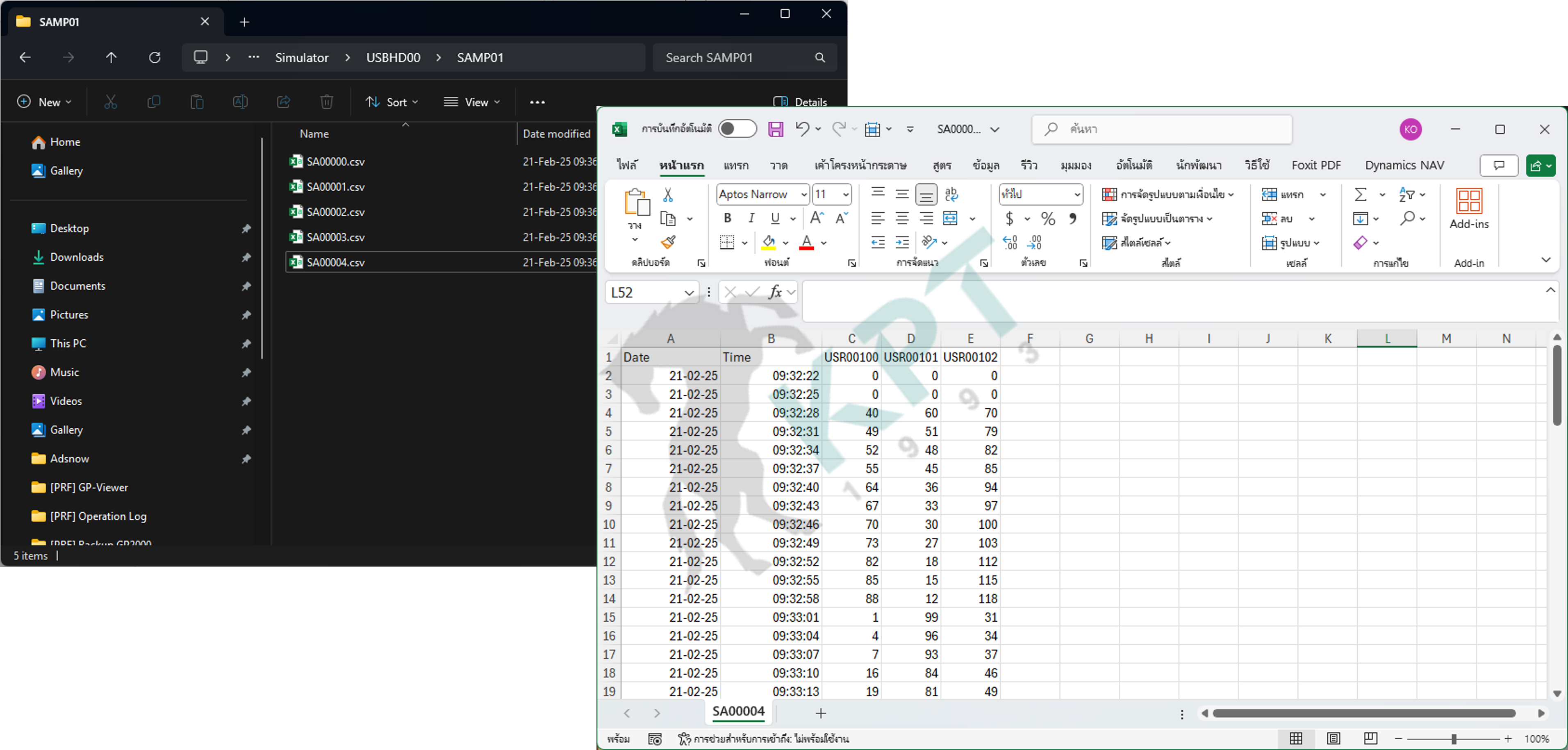

13. เมื่อกดบันทึก Sampling จะถูกจัดเก็บข้อมูลลงใน USB Disk

• การ Simulation สามารถจำลองบันทึก .CSV ลง USB Disk โดยโปรแกรมจะจำลอง Folder ขึ้นในคอมพิวเตอร์ทำให้เราสามารถดูผล Simulation ได้
  C:\ProgramData\Pro-face\GP-Pro EX 4.09\Simulator\USBHD00

---

สามารถดาวน์โหลดโปรเจคไฟล์ตัวอย่างได้ตามลิงค์นี้
https://drive.google.com/drive/folders/1HETdat6KDLkDnJTUMLrwhFmUGIOzhfbx?usp=sharing

---

K.Satcha
