Pro-face | Mapping PLC เป็น Gateway เชื่อมต่อ SCADA

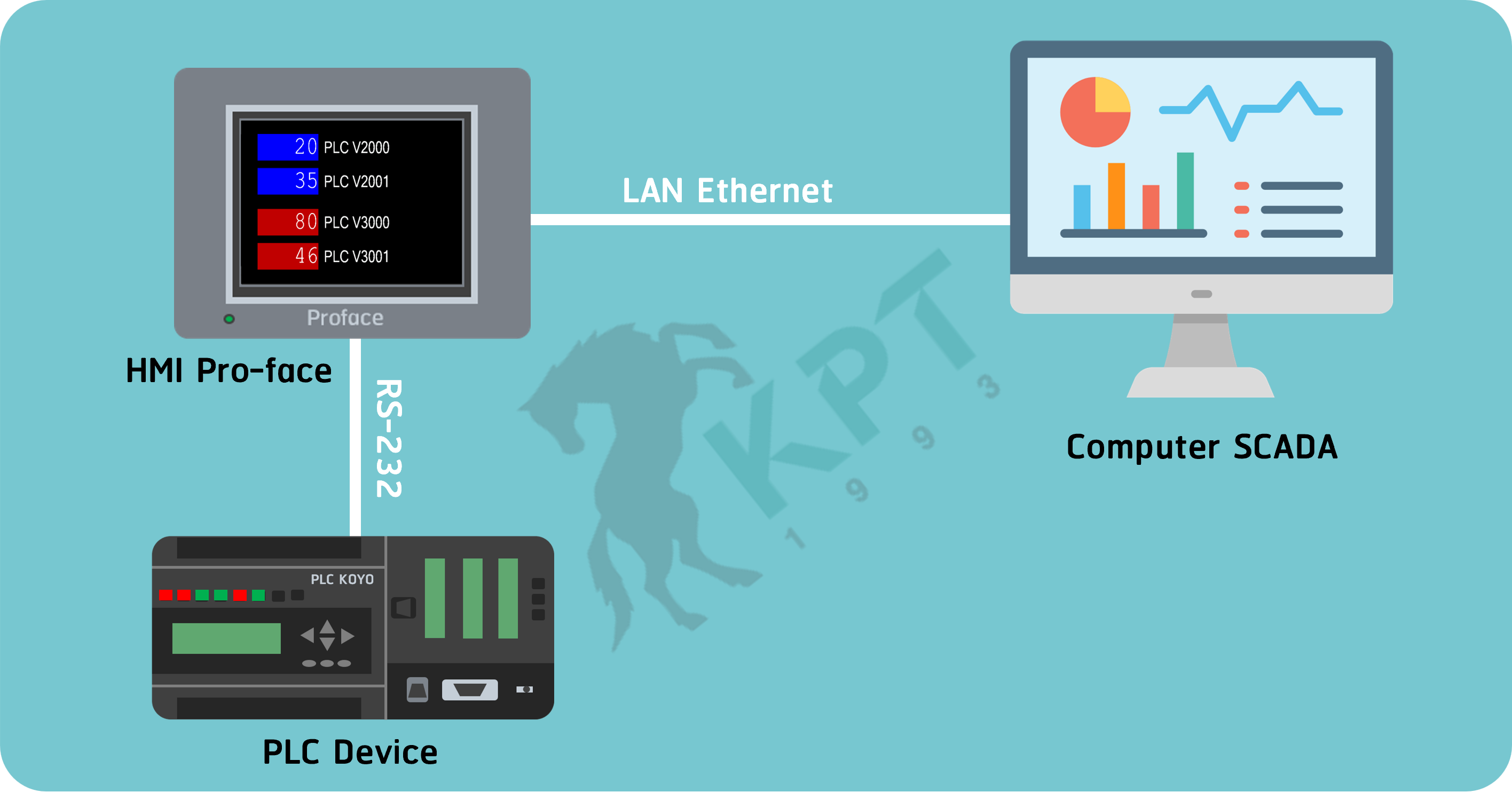

“จอ Pro-face สามารถทำหน้าที่เป็น Gateway เพื่อ Mapping Address ของ PLC ที่เชื่อมต่ออยู่ ให้เป็น Modbus TCP สำหรับใช้งานร่วมกับ SCADA“

---

---

STEP 1 : วิธีตั้งค่า Gateway

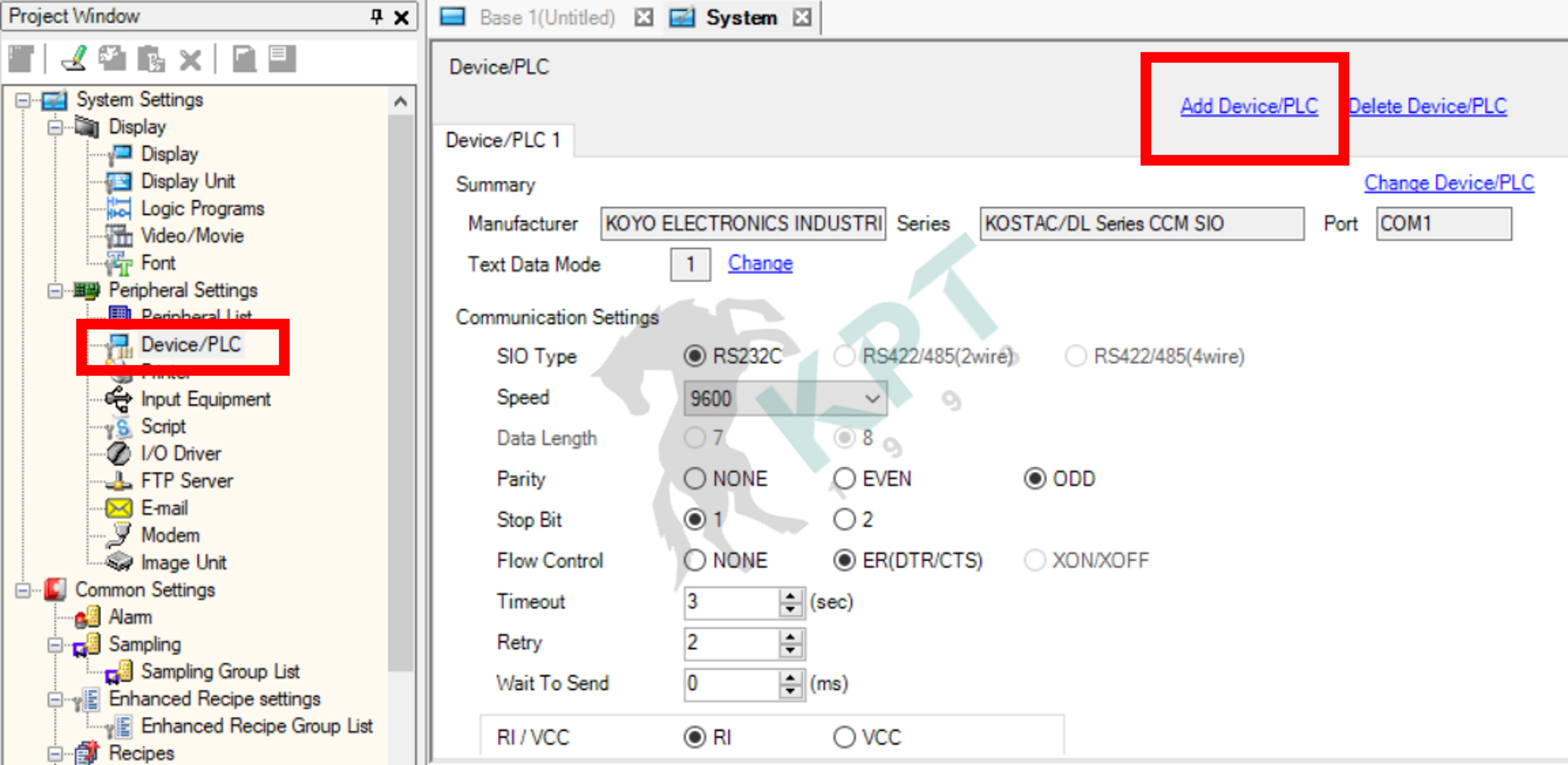

1. แถบ Project Windows -> เลือก Device/PLC -> เลือก Add Device/PLC

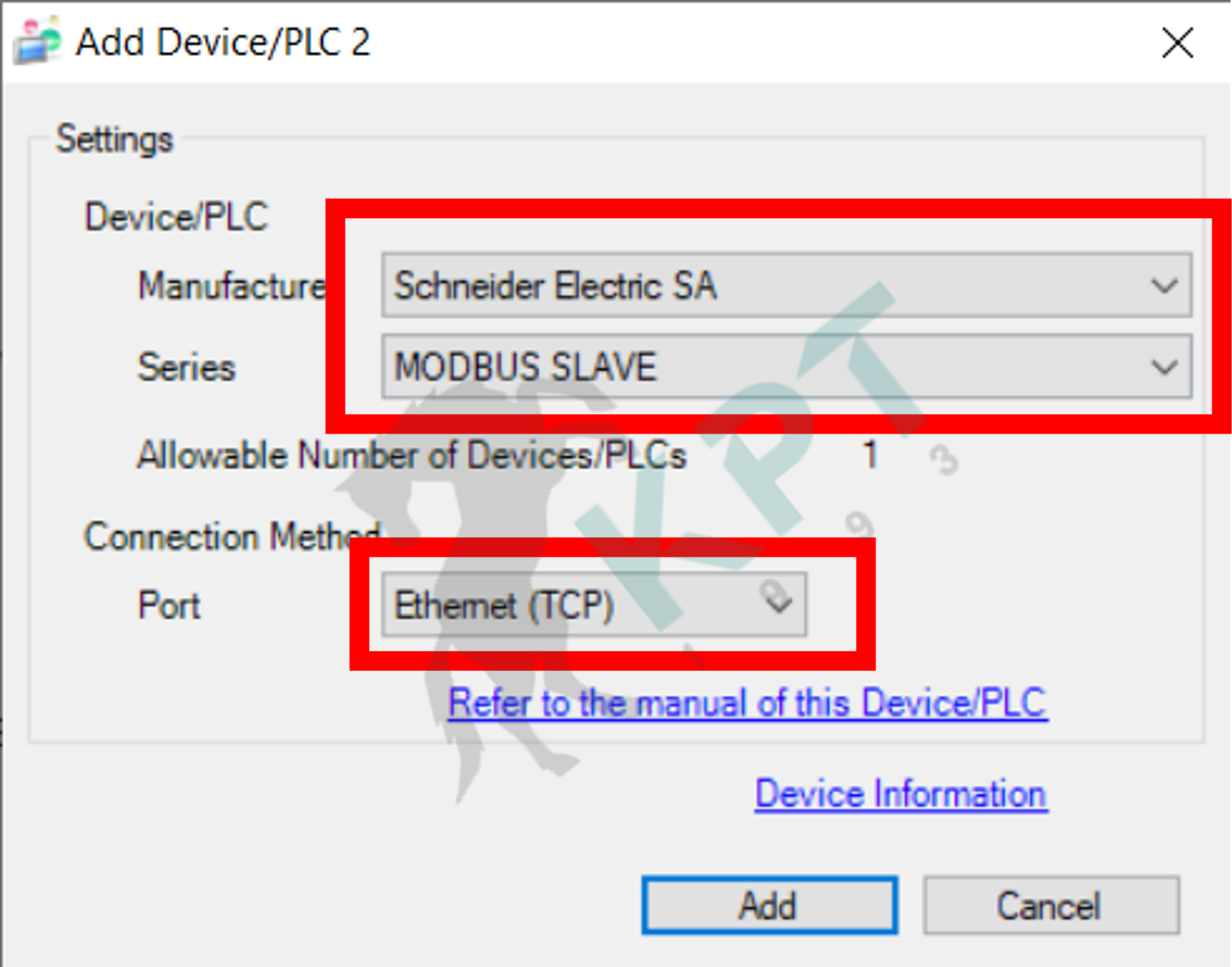

2. เลือก Setting Device/PLC ดังนี้

• Manufacture : Schneider Electric SA
• Series : MODBUS SLAVE
• Port : Ethernet (TCP)

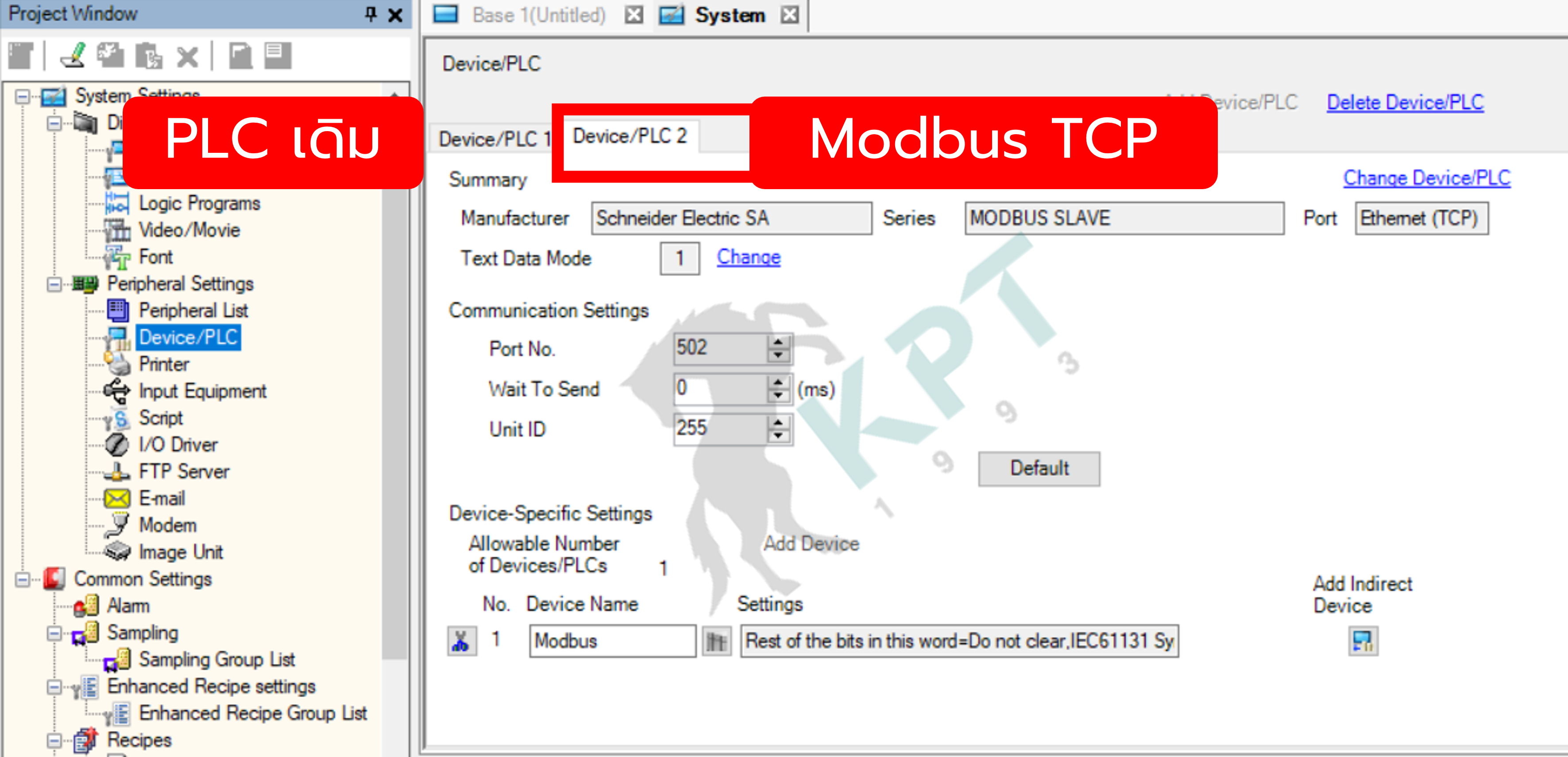

3. Device/PLC ของ Modbus TCP ถูกเพิ่มเข้ามา

---

STEP 2 : การ Mapping Address ด้วย Global D-Script

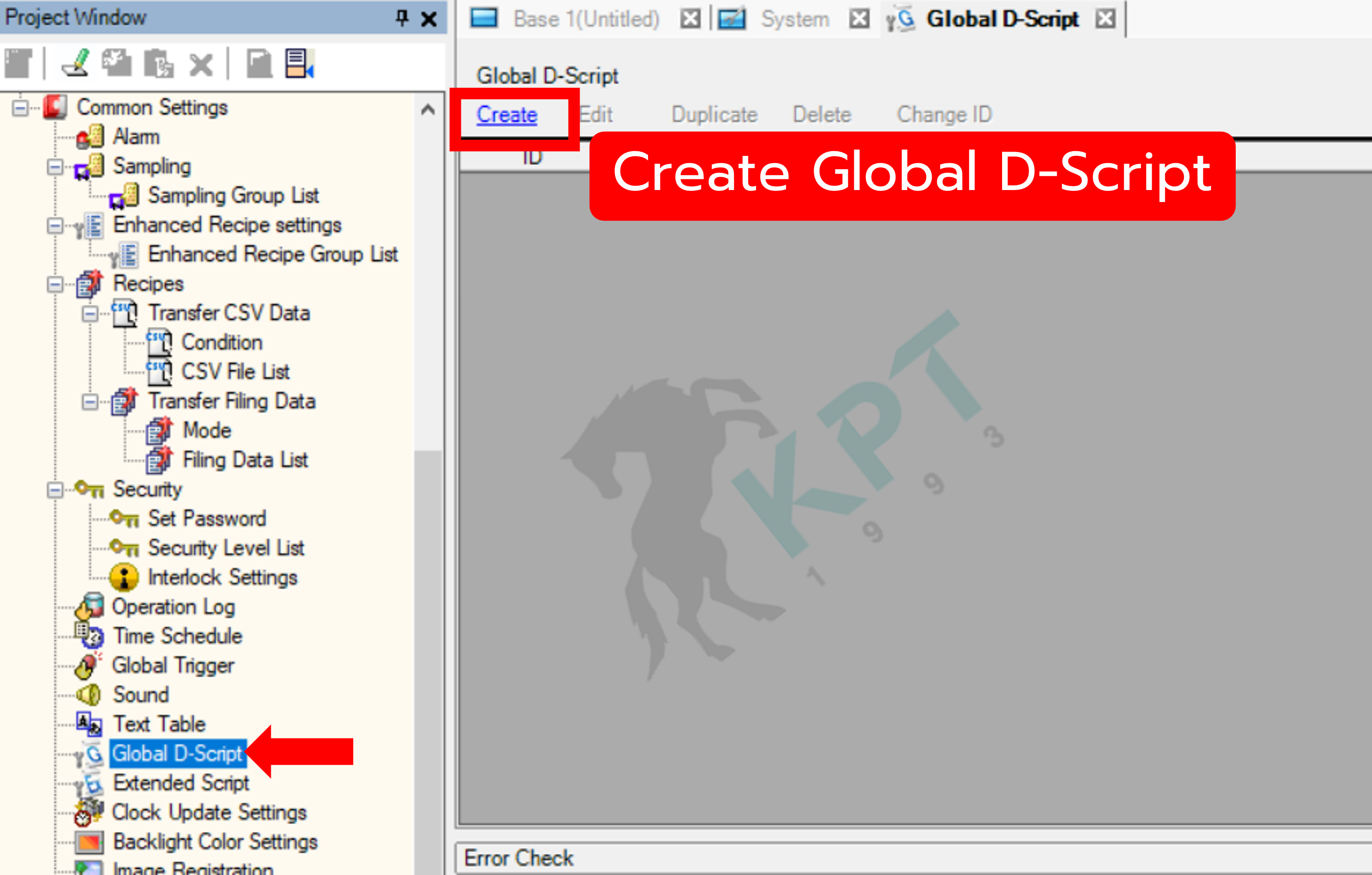

4. แถบ Project Windows -> เลือก Global D-Script -> เลือก Create

5. กำหนด Trigger เป็น Timer 3 วินาที -> เขียน Mapping address เป็น Modbus TCP

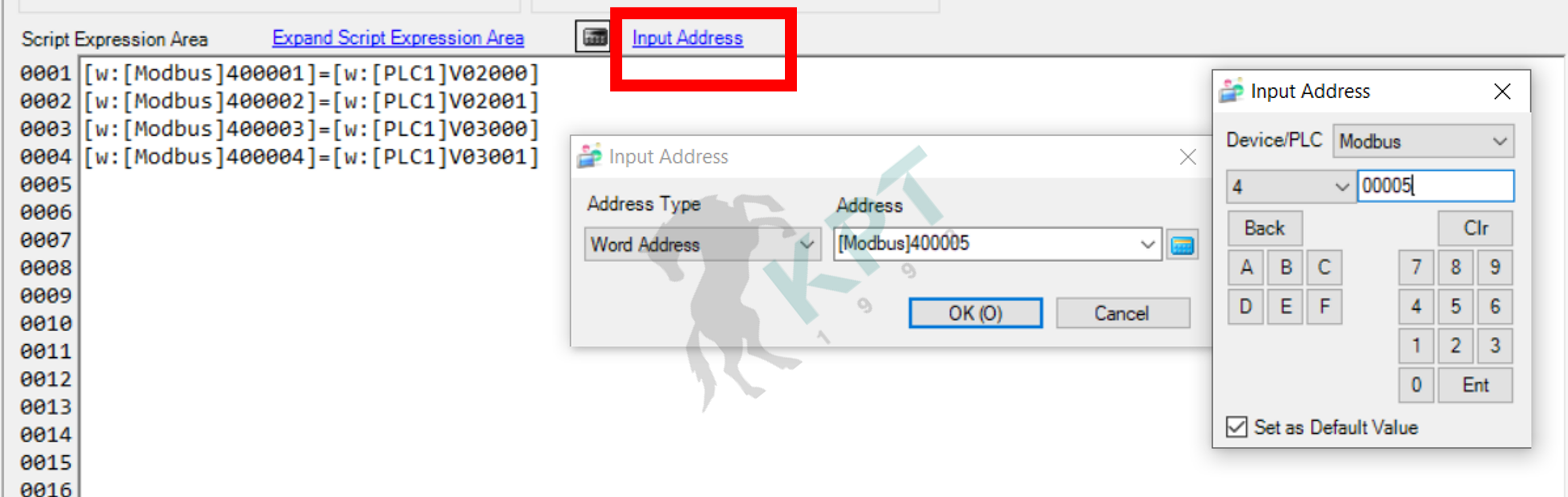

6. สามารถเลือก Address ที่ต้องการ Mapping โดยคลิก Input Address
ตัวอย่าง [w:[Modbus]400001]=[w:[PLC1]V02000]

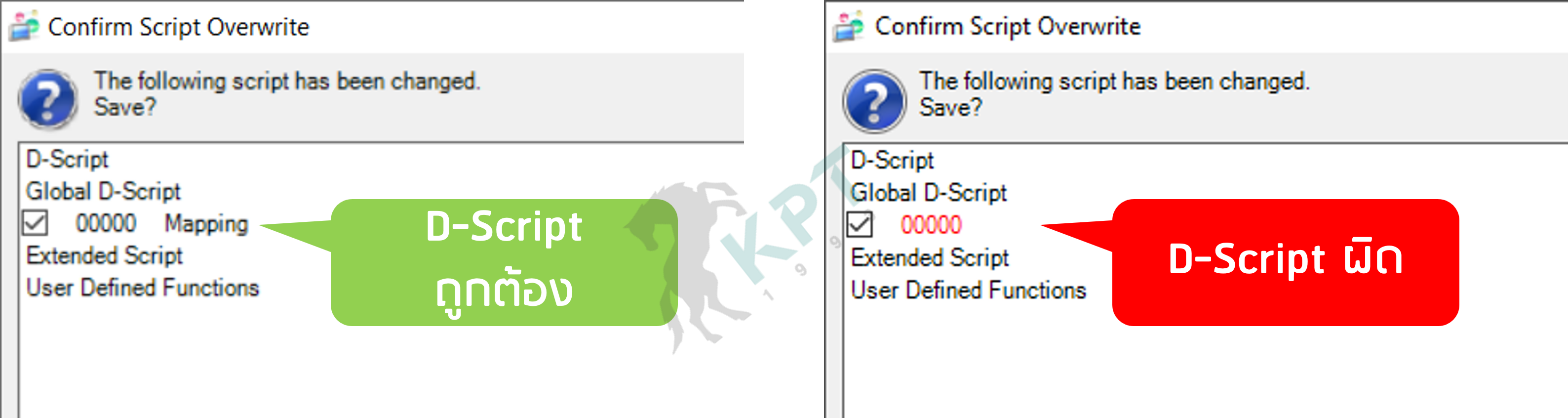

7. ถ้า D-Script ถูกต้องจะขึ้นเป็นตัวอักษรสีดำ

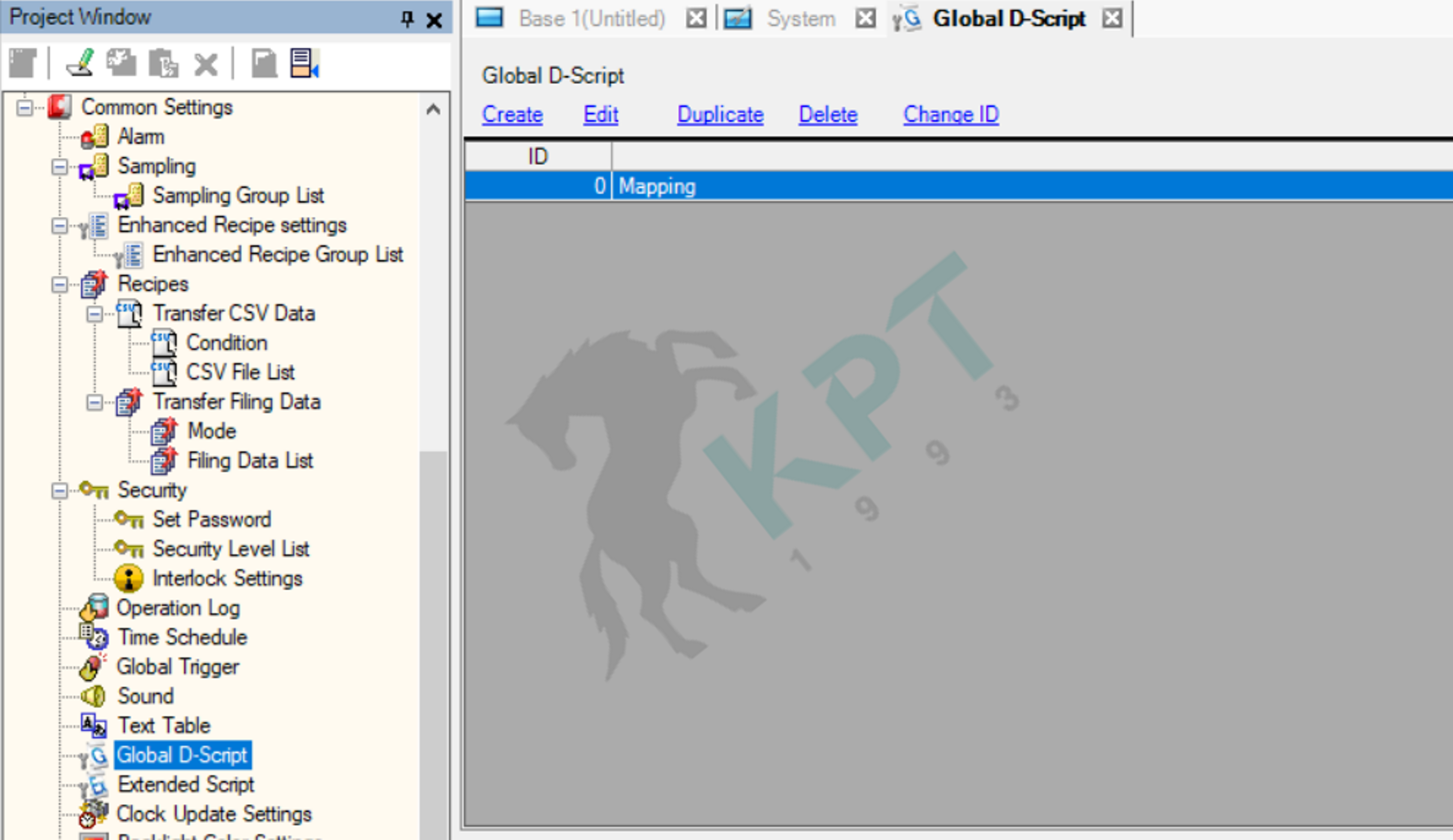

8. Global D-script ถูกเพิ่มลองในหน้าจอ

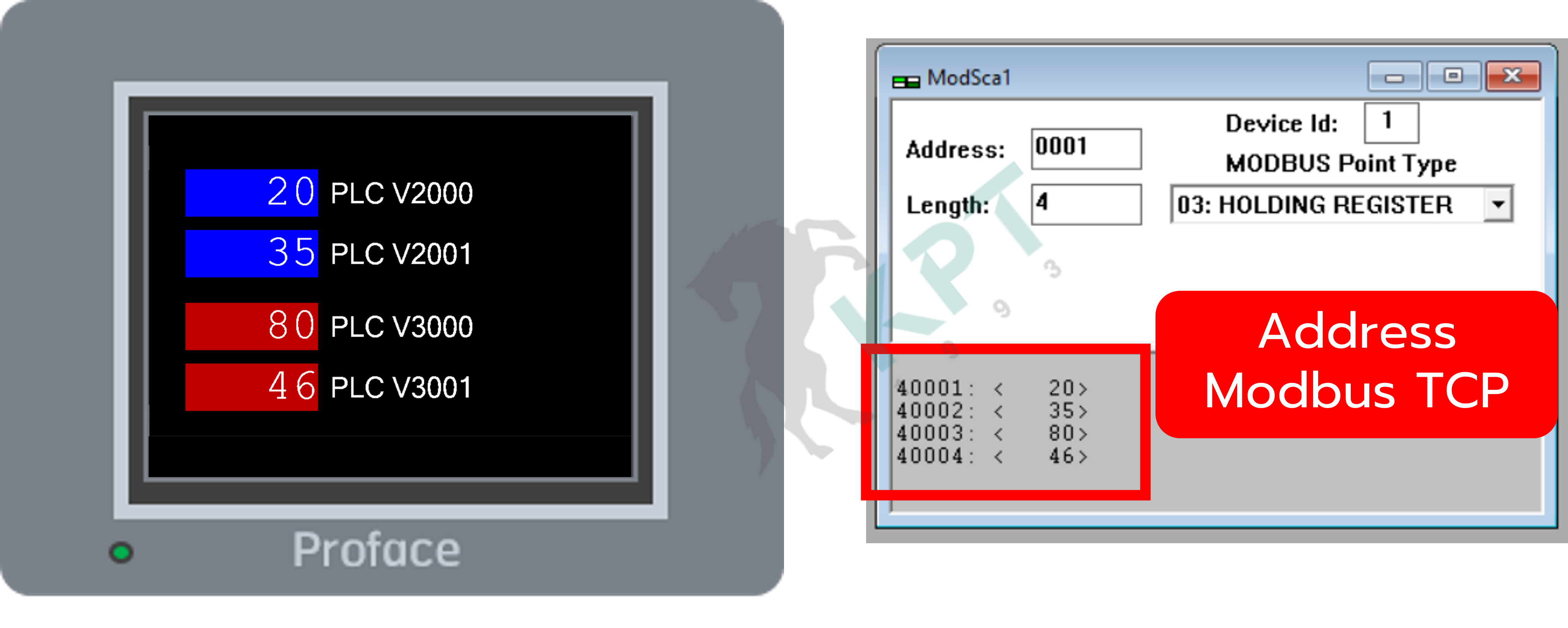

9. ดาวน์โหลดโปรแกรมลงหน้าจอ ทดสอบอ่านค่า Mapping Address ด้วย Modbus Scan หรือโปรแกรม SCADA

---

K.Satcha
